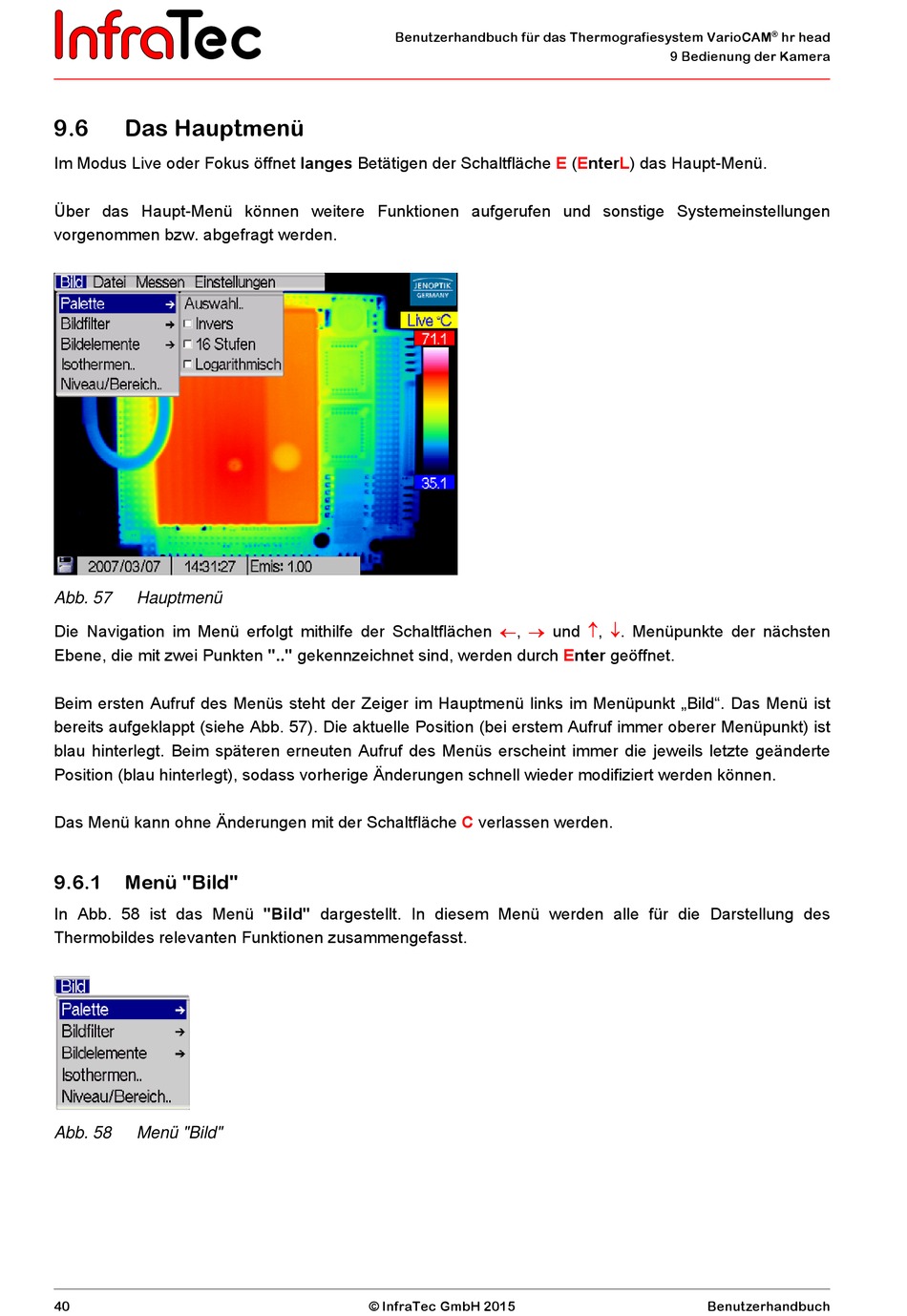

9.6 Das Hauptmenü
Im Modus Live oder Fokus öffnet langes Betätigen der Schaltfläche
Über das Haupt-Menü können weitere Funktionen aufgerufen und sonstige Systemeinstellungen
vorgenommen bzw. abgefragt werden.
Abb. 57 Hauptmenü
Die Navigation im Menü erfolgt mithilfe der Schaltflächen ,
Ebene, die mit zwei Punkten ".." gekennzeichnet sind, werden durch Enter geöffnet.
Beim ersten Aufruf des Menüs steht der Zeiger im Hauptmenü links im Menüpunkt „Bild". Das Menü ist
bereits aufgeklappt (siehe Abb. 57). Die aktuelle Position (bei erstem Aufruf immer oberer Menüpunkt) ist
blau hinterlegt. Beim späteren erneuten Aufruf des Menüs erscheint immer die jeweils letzte geänderte
Position (blau hinterlegt), sodass vorherige Änderungen schnell wieder modifiziert werden können.
Das Menü kann ohne Änderungen mit der Schaltfläche
9.6.1 Menü "Bild"
In Abb. 58 ist das Menü "Bild" dargestellt. In diesem Menü werden alle für die Darstellung des
Thermobildes relevanten Funktionen zusammengefasst.
Abb. 58 Menü "Bild"
40
Benutzerhandbuch für das Thermografiesystem VarioCAM

C verlassen werden.
© InfraTec GmbH 2015
9 Bedienung der Kamera
E (EnterL) das Haupt-Menü.
und , . Menüpunkte der nächsten
