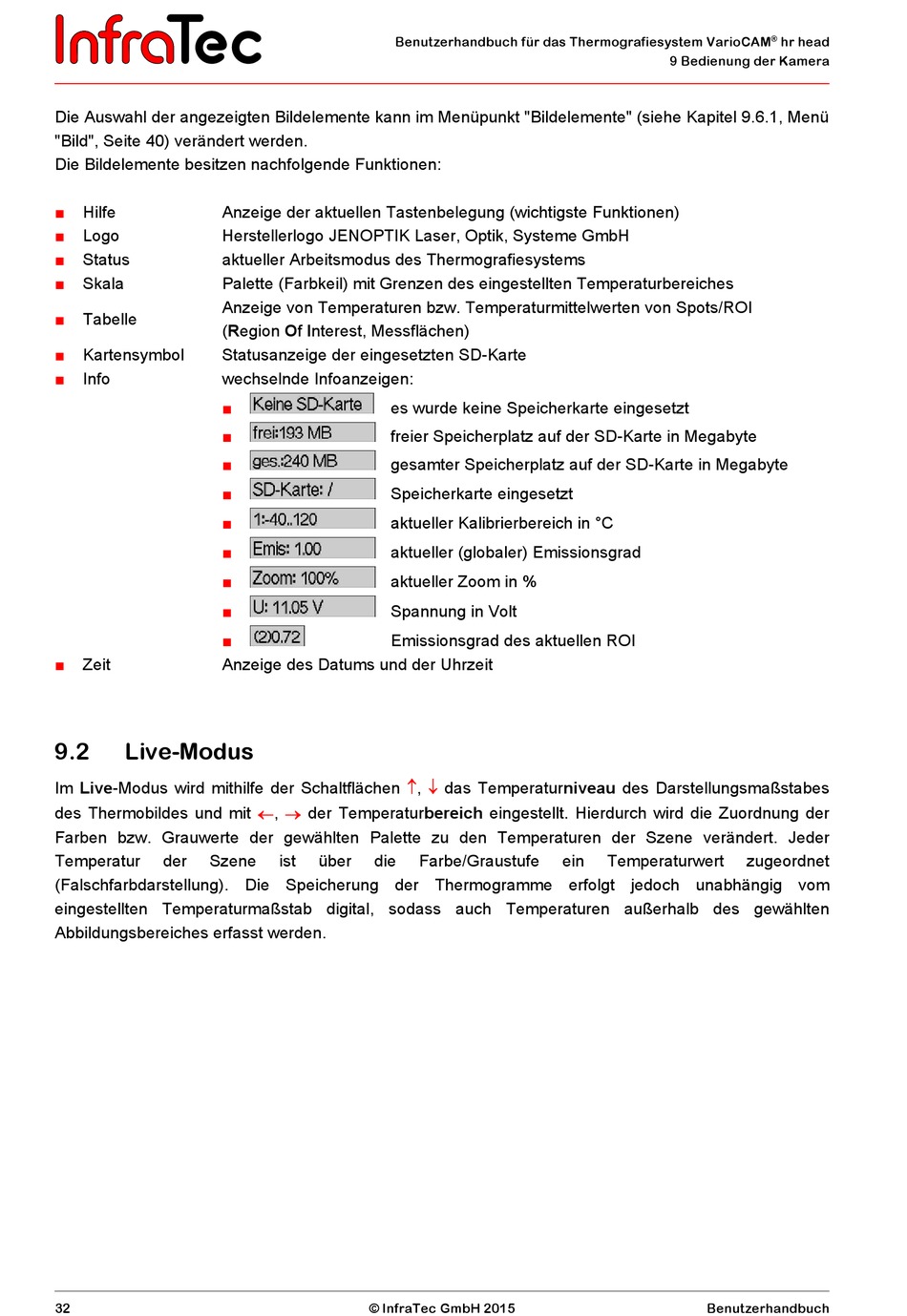

Die Auswahl der angezeigten Bildelemente kann im Menüpunkt "Bildelemente" (siehe Kapitel 9.6.1, Menü
"Bild", Seite 40) verändert werden.
Die Bildelemente besitzen nachfolgende Funktionen:
■ Hilfe Anzeige der aktuellen Tastenbelegung (wichtigste Funktionen)
■ Logo Herstellerlogo JENOPTIK Laser, Optik, Systeme GmbH
■ Status aktueller Arbeitsmodus des Thermografiesystems
■ Skala Palette (Farbkeil) mit Grenzen des eingestellten Temperaturbereiches
Anzeige von Temperaturen bzw. Temperaturmittelwerten von Spots/ROI
■ Tabelle
(Region Of Interest, Messflächen)
■ Kartensymbol Statusanzeige der eingesetzten SD-Karte
■ Info wechselnde Infoanzeigen:
■
■
■
■
■
■
■
■
■
■ Zeit Anzeige des Datums und der Uhrzeit
9.2

Live-Modus

Im Live-Modus wird mithilfe der Schaltflächen ,
des Thermobildes und mit ,
Farben bzw. Grauwerte der gewählten Palette zu den Temperaturen der Szene verändert. Jeder
Temperatur der Szene
(Falschfarbdarstellung). Die Speicherung der Thermogramme erfolgt jedoch unabhängig vom
eingestellten Temperaturmaßstab digital, sodass auch Temperaturen außerhalb des gewählten
Abbildungsbereiches erfasst werden.
32
Benutzerhandbuch für das Thermografiesystem VarioCAM
es wurde keine Speicherkarte eingesetzt
freier Speicherplatz auf der SD-Karte in Megabyte
gesamter Speicherplatz auf der SD-Karte in Megabyte
Speicherkarte eingesetzt
aktueller Kalibrierbereich in °C
aktueller (globaler) Emissionsgrad
aktueller Zoom in %
Spannung in Volt
Emissionsgrad des aktuellen ROI

das Temperaturniveau des Darstellungsmaßstabes

der Temperaturbereich eingestellt. Hierdurch wird die Zuordnung der
ist über die Farbe/Graustufe
