Fokus-Modus - InfraTec VarioCAM Benutzerhandbuch

9.3

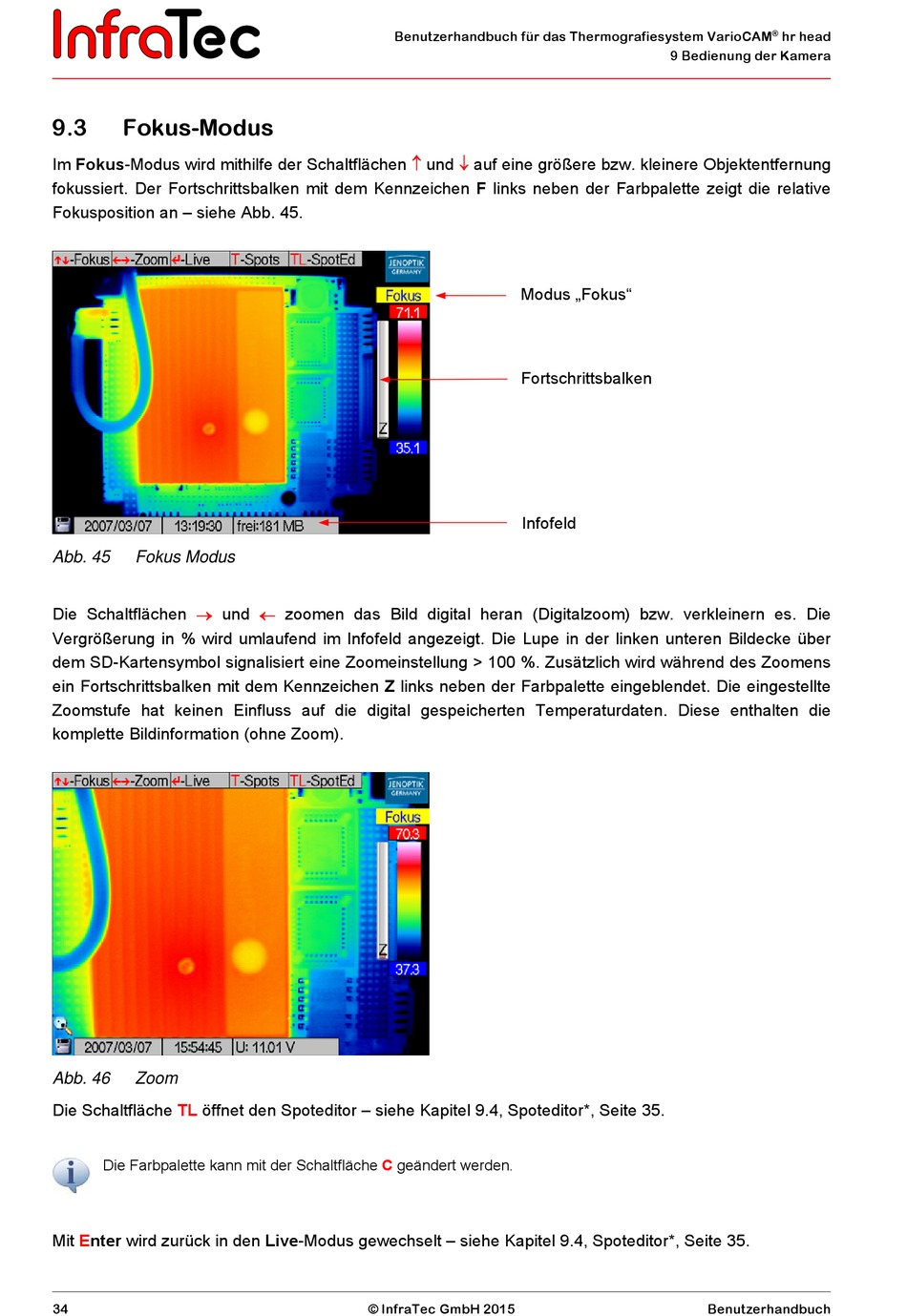

Fokus-Modus

Im Fokus-Modus wird mithilfe der Schaltflächen
fokussiert. Der Fortschrittsbalken mit dem Kennzeichen F links neben der Farbpalette zeigt die relative
Fokusposition an – siehe Abb. 45.
Abb. 45 Fokus Modus

Die Schaltflächen und
Vergrößerung in % wird umlaufend im Infofeld angezeigt. Die Lupe in der linken unteren Bildecke über
dem SD-Kartensymbol signalisiert eine Zoomeinstellung > 100 %. Zusätzlich wird während des Zoomens
ein Fortschrittsbalken mit dem Kennzeichen Z links neben der Farbpalette eingeblendet. Die eingestellte
Zoomstufe hat keinen Einfluss auf die digital gespeicherten Temperaturdaten. Diese enthalten die
komplette Bildinformation (ohne Zoom).
Abb. 46 Zoom
Die Schaltfläche TL öffnet den Spoteditor – siehe Kapitel 9.4, Spoteditor*, Seite 35.
Die Farbpalette kann mit der Schaltfläche
Mit Enter wird zurück in den Live-Modus gewechselt – siehe Kapitel 9.4, Spoteditor*, Seite 35.
34
Benutzerhandbuch für das Thermografiesystem VarioCAM

und

zoomen das Bild digital heran (Digitalzoom) bzw. verkleinern es. Die
C geändert werden.
© InfraTec GmbH 2015

auf eine größere bzw. kleinere Objektentfernung
Modus „Fokus"
Fortschrittsbalken
Infofeld
®
hr head
9 Bedienung der Kamera
Benutzerhandbuch
