Schnittstellen
Das Thermografiesystem verfügt über folgende Schnittstellen:
■ RS232
■ Composit-Video, S-Video, VGA
■ Eingang für externes Triggersignal/Triggerausgang
■ FireWire (IEEE 1394)
■ SD-Laufwerk (hinter Verschraubung)
IEEE 1394 Breakout-Box

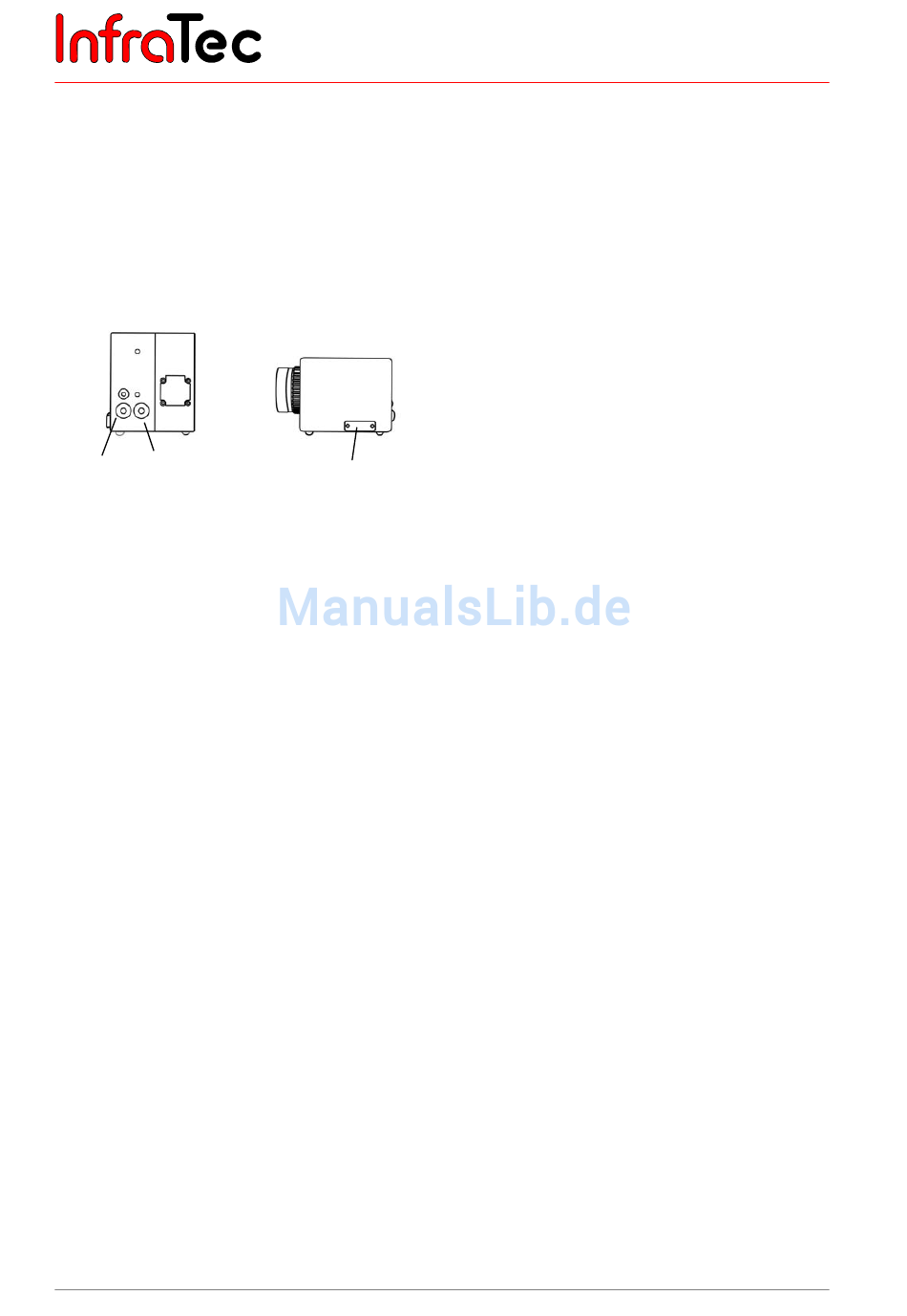

Abb. 1: Kamera-Interface
Die Nutzung der Schnittstellen – außer FireWire (IEEE 1394) – ist über eine Breakout-Box möglich. Die
Thermografiekamera wird
Spannungsversorgung erfolgt durch ein 15 VDC-Netzteil und wird an der Breakout-Box eingespeist. Die
Bildinformationen stehen als Composite-Video- oder S-VHS-Signal zur Verfügung. Entsprechende
Monitore können mit Standardkabeln an die Breakout-Box angeschlossen werden (siehe Kapitel 7.6,
Betrieb mit Breakout-Box (Verbindung über RS232*), S. 19).
Weiterhin verfügt VarioCAM
Verbindung mit dem optionalen Software-Paket IRBIS
Fernsteuerung der Thermografiekamera sowie die Übertragung von digitalen Bildinformationen zu einem
PC in Echtzeit realisiert.
8
Benutzerhandbuch für das Thermografiesystem VarioCAM
SD-Laufwerk
mit einem 14-poligen
®
hr head über eine digitale FireWire (IEEE- 1394)-Schnittstelle. In
