9 Bedienung der Kamera

9 Bedienung der Kamera
Die Menüstruktur der VarioCAM
VarioCAM ® hr head mit einem PC/Notebook und der Software verbunden wurde, kann diese über das
Bedienfenster gesteuert werden (siehe Kapitel 10, Bediensoftware IRBIS® remote 3.0*– Seite 67).
9.1 Elemente der Benutzeroberfläche
Nach dem Einschalten und Systemstart befindet sich das Thermografiesystem im Live-Modus. Neben
der aktuellen Temperaturszene werden über unterschiedliche Bildelemente Informationen zum Zustand
des Systems und für die Bedienung angezeigt.
Bildelemente
Hilfezeile
Symbol für
SD-Karte im
Schreibzugriff
Datum, Zeit
Benutzerhandbuch
® hr head ist über die Software IRBIS

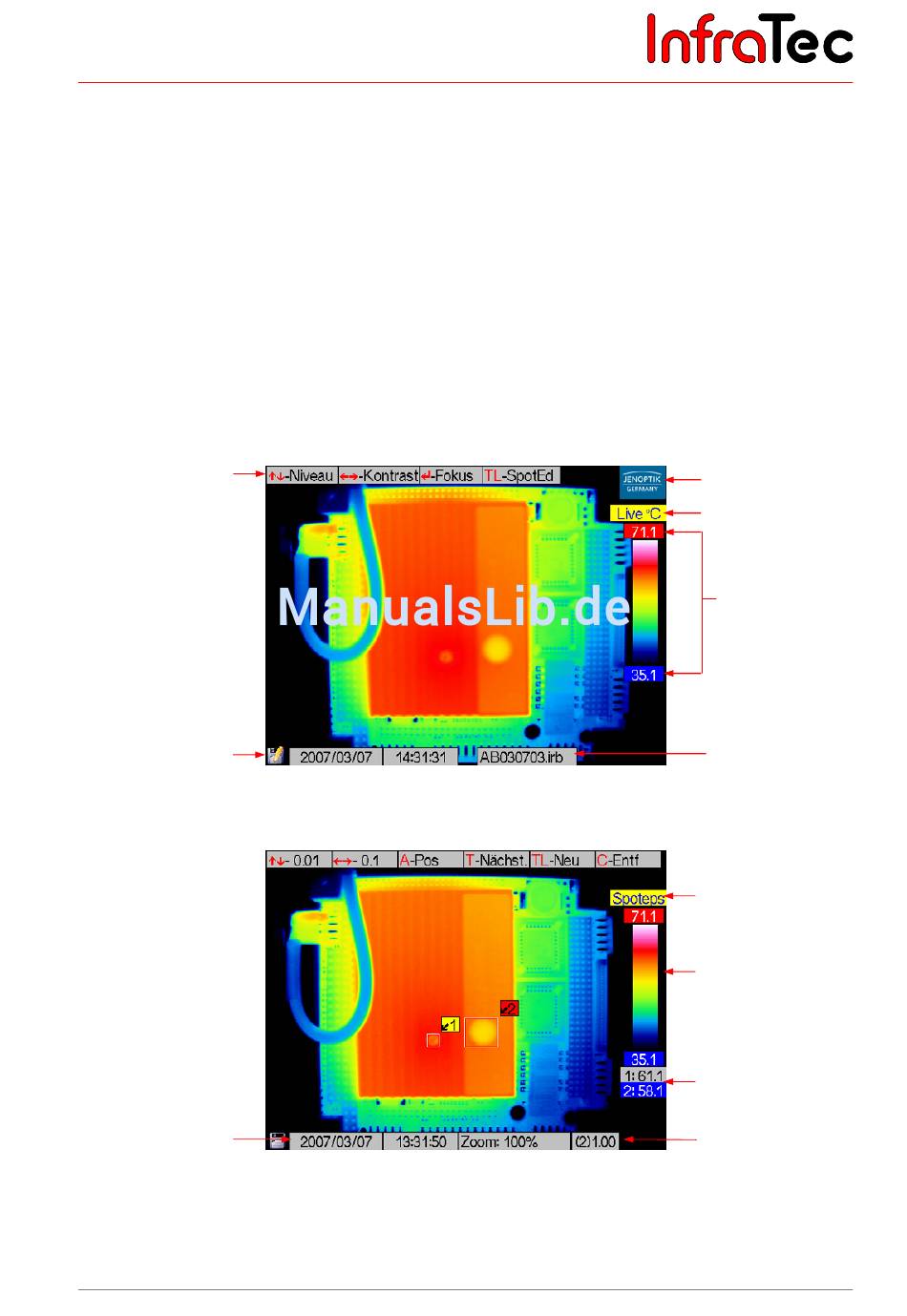

Abb. 41 Bildelemente Modus: Live,
Thermogramm wird gespeichert
Abb. 42 Modus: Spoteditor, Thermogramm mit 2 ROI
