Benutzerhandbuch für das Thermografiesystem VarioCAM
9 Bedienung der Kamera
Status "Spoteps"
Im Status "Spoteps" kann der Emissionsgrad eines Messfeldes von 0,01 bis 1,00 verändert werden.

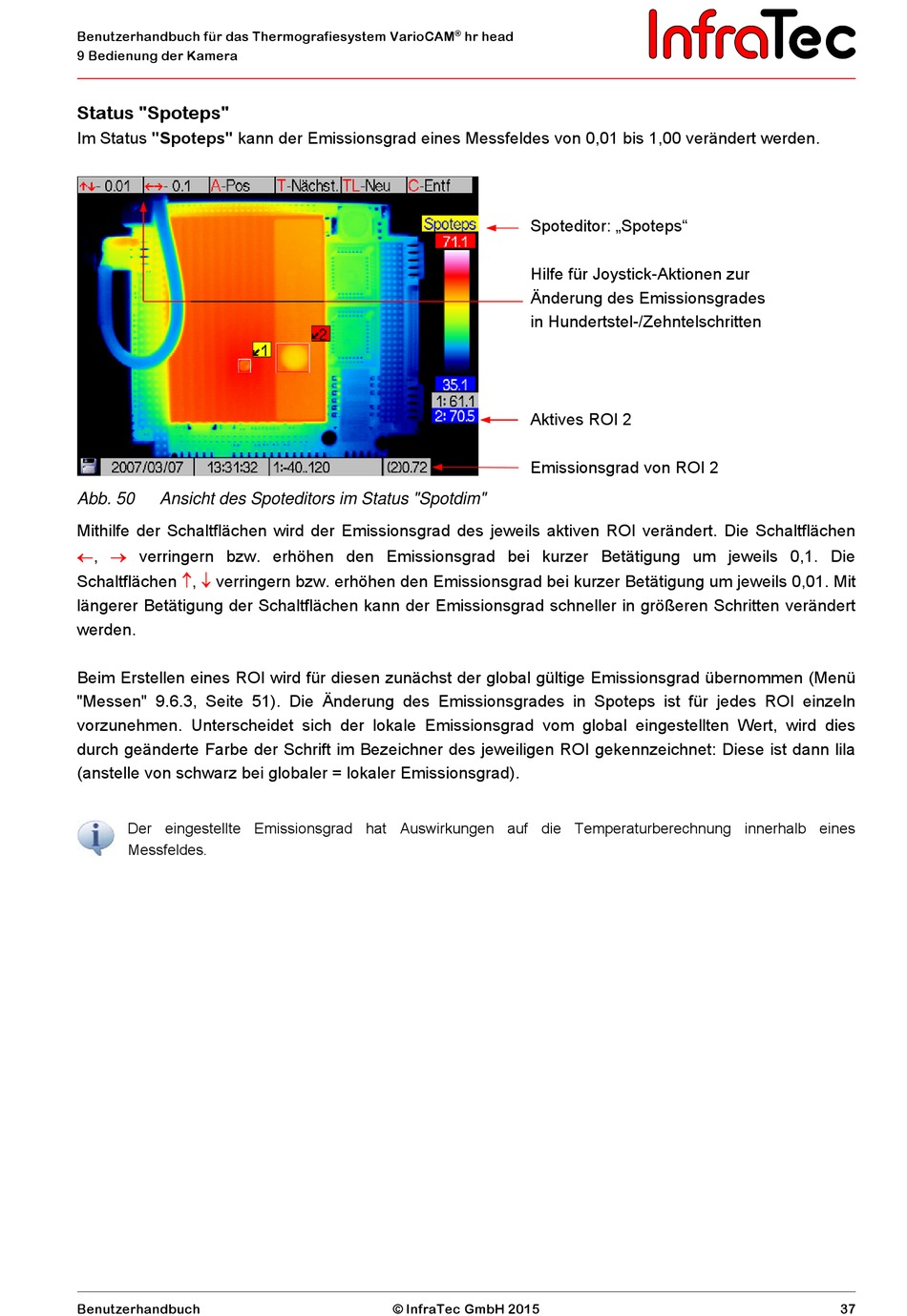

Abb. 50 Ansicht des Spoteditors im Status "Spotdim"
Mithilfe der Schaltflächen wird der Emissionsgrad des jeweils aktiven ROI verändert. Die Schaltflächen
, 
verringern bzw. erhöhen den Emissionsgrad bei kurzer Betätigung um jeweils 0,1. Die
Schaltflächen , 
verringern bzw. erhöhen den Emissionsgrad bei kurzer Betätigung um jeweils 0,01. Mit
längerer Betätigung der Schaltflächen kann der Emissionsgrad schneller in größeren Schritten verändert
werden.
Beim Erstellen eines ROI wird für diesen zunächst der global gültige Emissionsgrad übernommen (Menü
"Messen" 9.6.3, Seite 51). Die Änderung des Emissionsgrades in Spoteps ist für jedes ROI einzeln
vorzunehmen. Unterscheidet sich der lokale Emissionsgrad vom global eingestellten Wert, wird dies
durch geänderte Farbe der Schrift im Bezeichner des jeweiligen ROI gekennzeichnet: Diese ist dann lila
(anstelle von schwarz bei globaler = lokaler Emissionsgrad).
Der eingestellte Emissionsgrad hat Auswirkungen auf die Temperaturberechnung innerhalb eines
Messfeldes.
Benutzerhandbuch
®
hr head
Spoteditor: „Spoteps"
Hilfe für Joystick-Aktionen zur
Änderung des Emissionsgrades
in Hundertstel-/Zehntelschritten
Aktives ROI 2
Emissionsgrad von ROI 2
© InfraTec GmbH 2015 37
