Benutzerhandbuch für das Thermografiesystem VarioCAM
7 Inbetriebnahme
7.5 Betrieb über das FireWire (IEEE 1394)-Interface
Durch die folgenden Anschlussmöglichkeiten kann VarioCAM
werden. Das beschriebene Zubehör ist optional im Lieferumfang enthalten*.
Folgen Sie den angegebenen Schritten, d. h. immer zuerst den Stecker des FireWire-Kabels am
Computer anstecken und erst danach die Verbindung zur Kamera herstellen!

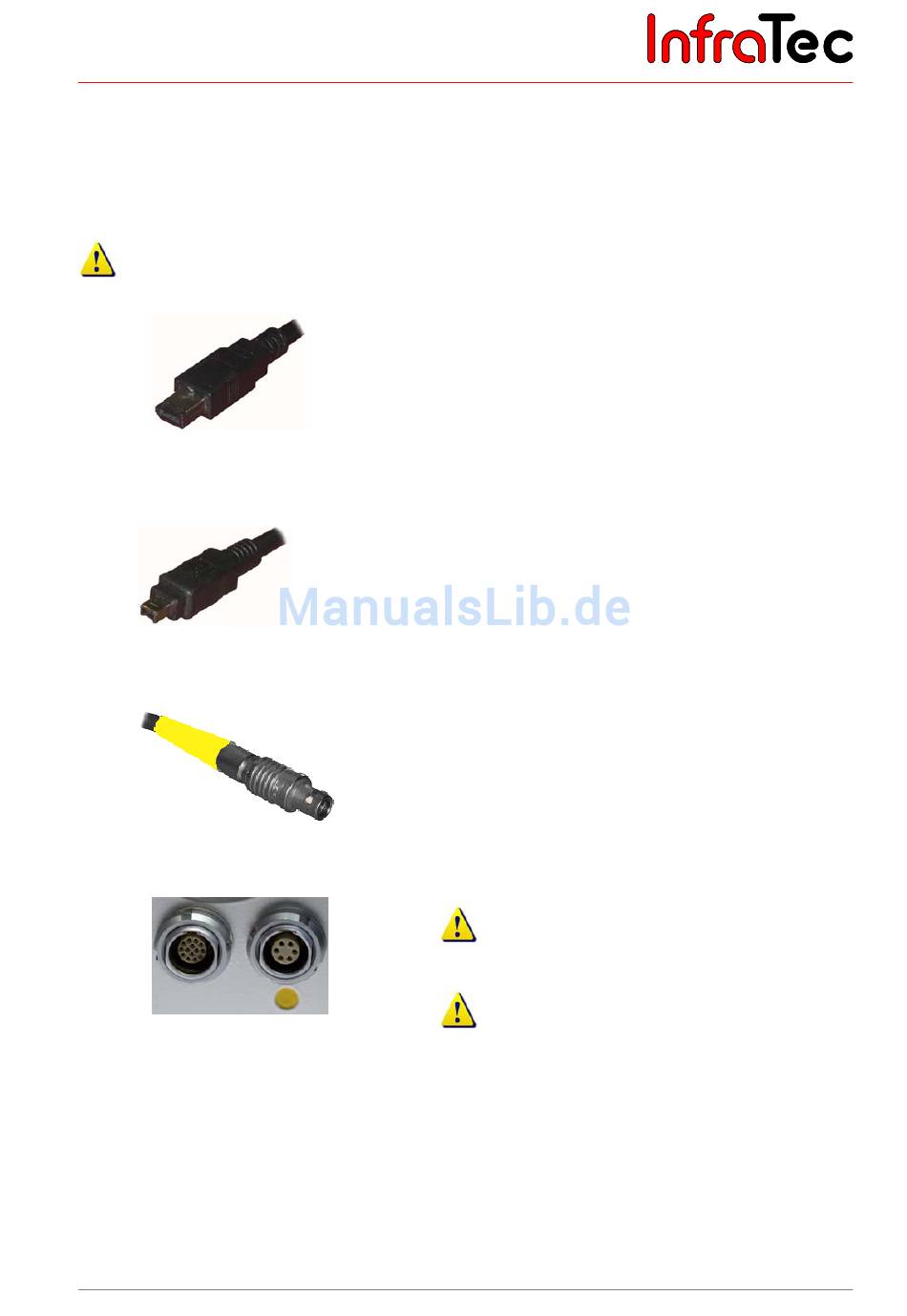

Abb. 11 FireWire (IEEE 1394)-Kabel 6-pol.
Abb. 12 FireWire (IEEE 1394)-Kabel 4-pol.
Abb. 13 LEMO-Stecker 6-pol.
Abb. 14 LEMO-Buchsen
(14-polig links / 6-polig rechts)
Benutzerhandbuch
®
hr head
®
hr head mit dem PC/Notebook verbunden
1) Mit dem 6-poligen FireWire-Kabel wird eine
Verbindung zur FireWire-Schnittstelle des PCs
hergestellt.
1a) Mit dem 4-poligen FireWire-Kabel* wird die
Verbindung zu einem Notebook hergestellt.
Dazu ist der 4-polige FireWire-Stecker mit dem im
Notebook
verbinden (alternativ kann eine CardBus-FireWire-
Karte verwendet werden).
2) Der 6-polige LEMO-Stecker (gelbes Kennzeichen)
wird mit der 6-poligen LEMO-Buchse
gelbes Kennzeichen) an der Kamera verbunden.
Bitte auf Verbindung mit korrekter LEMO-Buchse
achten!
Die LEMO-Stecker mit rotem Punkt nach oben in
die Buchse stecken. Keine Gewalt anwenden!
© InfraTec GmbH 2015
integrierten FireWire-Anschluss zu
(Abb. 14,
17
