Der Menüpunkt Palette →16 Stufen schaltet die Darstellung von der standardmäßigen Farbtiefe von 256
Farben auf 16 Stufen um bzw. zurück. Durch die Aktivierung der Funktion "16 Stufen" werden statt 256
nur noch 16 Temperaturstufen angezeigt. Damit werden über die 16 Stufen hinausgehende
Differenzierungen im Bild nicht mehr sichtbar. Es erfolgt also eine „Zusammenfassung" der Szene in 16
„Klassen" gleichen Temperaturniveaus (vgl. Abb. 63).

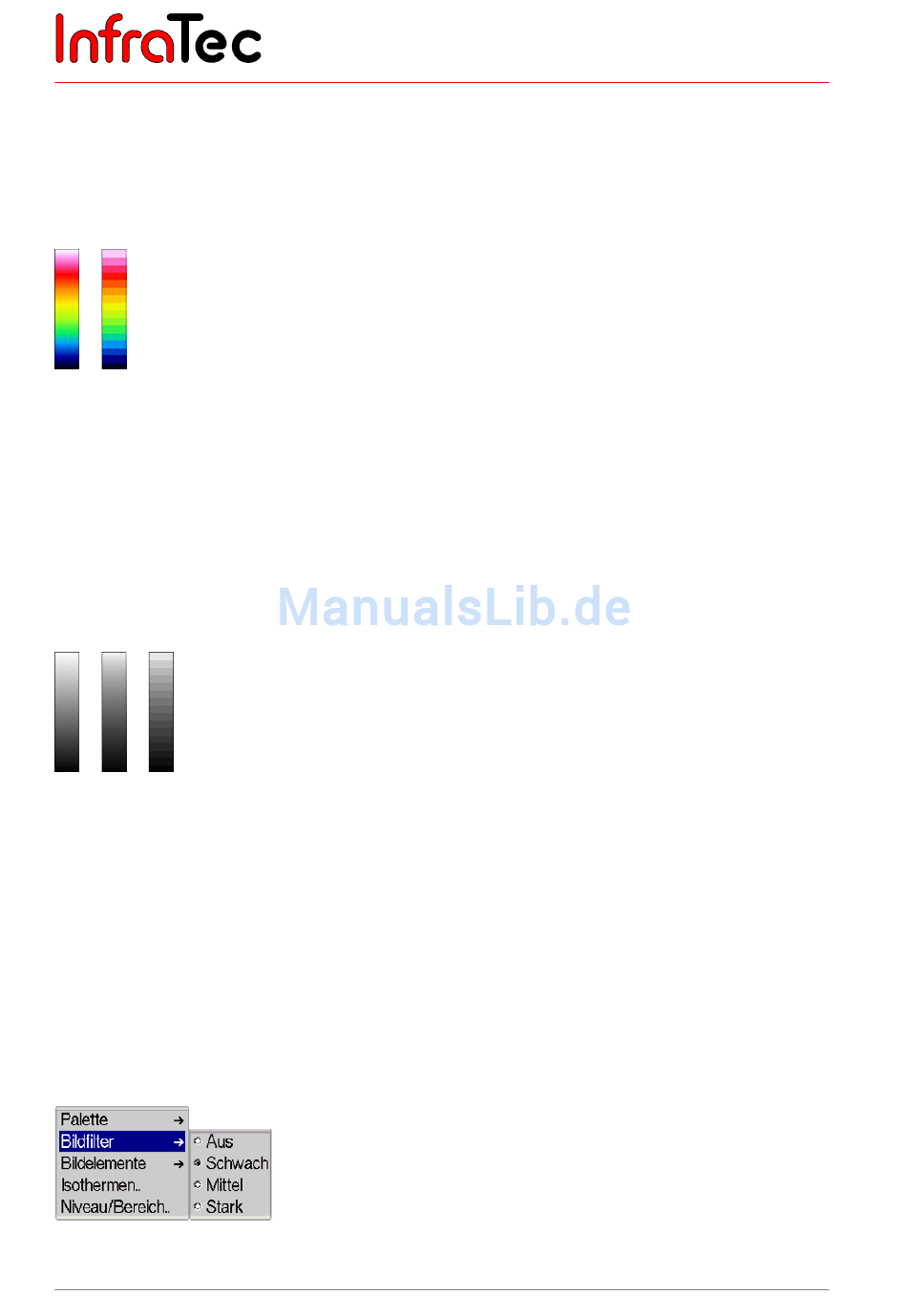

Abb. 63 Farbkeil 256 Farben (links) und 16 Farben (rechts)
Über den Menüpunkt Palette →Logarithmisch wird die Darstellung der Temperaturwerte zwischen
einem linearen und einem logarithmischen Verlauf umgeschaltet. Standardmäßig wird für die Darstellung
der Temperaturen ein linearer Verlauf gewählt. Durch die Aktivierung dieser Funktion ist es möglich, für
den niedrigen Temperaturbereich eine differenziertere Auflösung als für den hohen Bereich zu
verwenden. Die Auswirkungen der logarithmischen Darstellung sind in Abb. 64 zu sehen. Links ist der
lineare Farbkeil dargestellt. In der Mitte ist der Farbkeil bei eingestellter logarithmischer Darstellung zu
sehen. Zur besseren Verdeutlichung der logarithmischen Teilung ist rechts noch auf eine Darstellung von
nur 16 Farben umgestellt. Hier wird die höhere Farbauflösung für die niedrigen Temperaturen deutlich.
Abb. 64 linearer BlackWhite-Farbkeil (links) und dessen logarithmische Darstellung (Mitte) sowie
logarithmische Darstellung bei 16 Farben (rechts)
Die logarithmische Darstellung wird für Szenen mit großer Temperaturdynamik empfohlen, in der
unabhängig von großer Differenz zwischen Temperaturmaximum und -minimum eine differenzierte
Darstellung im unteren Temperaturbereich der Szene von Bedeutung ist, zum Beispiel für eine
Leiterplatte mit „heißem" Bauelement, bei der aber neben T
Abbildungsbereich interessieren.
Die Aktivierung der Funktionen "Invers", "16 Stufen" oder "Logarithmisch" wird durch ein
vorangestelltes Häkchen vor dem jeweiligen Menüpunkt angezeigt. Auch die Kombination der drei
Varianten miteinander ist möglich.
Menüpunkt "Bildfilter"
Abb. 65 Menüpunkt "Bild" - "Bildfilter"
