Benutzerhandbuch für das Thermografiesystem VarioCAM
7 Inbetriebnahme
7.6 Betrieb mit Breakout-Box (Verbindung über RS232*)
Die Nutzung der Breakout-Box erweitert die Anschlussmöglichkeiten der VarioCAM
Analogausgänge PAL/NTSC-FBAS und S-Video sowie die digitale RS232-Schnittstelle sind über die
Breakout-Box zugänglich.
Folgen Sie den angegebenen Schritten zur Herstellung der erwünschten Verbindungen.
1. Zuerst ist eine Verbindung zwischen Thermografiekamera und Breakout-Box herzustellen. Dazu dient
das mitgelieferte 14-polige Systemkabel, welches an die 14-polige (linke) LEMO-Buchse an der
Rückseite des Thermografiesystems anzuschließen ist.
2. Danach ist die Breakout-Box an die COM-Schnittstelle des Host-Rechners anzuschließen.
3. Anschließend wird das mitgelieferte Stecker-Netzteil an die Breakout-Box angeschlossen.
Die Kamera startet automatisch, sobald die Stromzufuhr über das Steckernetzteil oder PC steht.

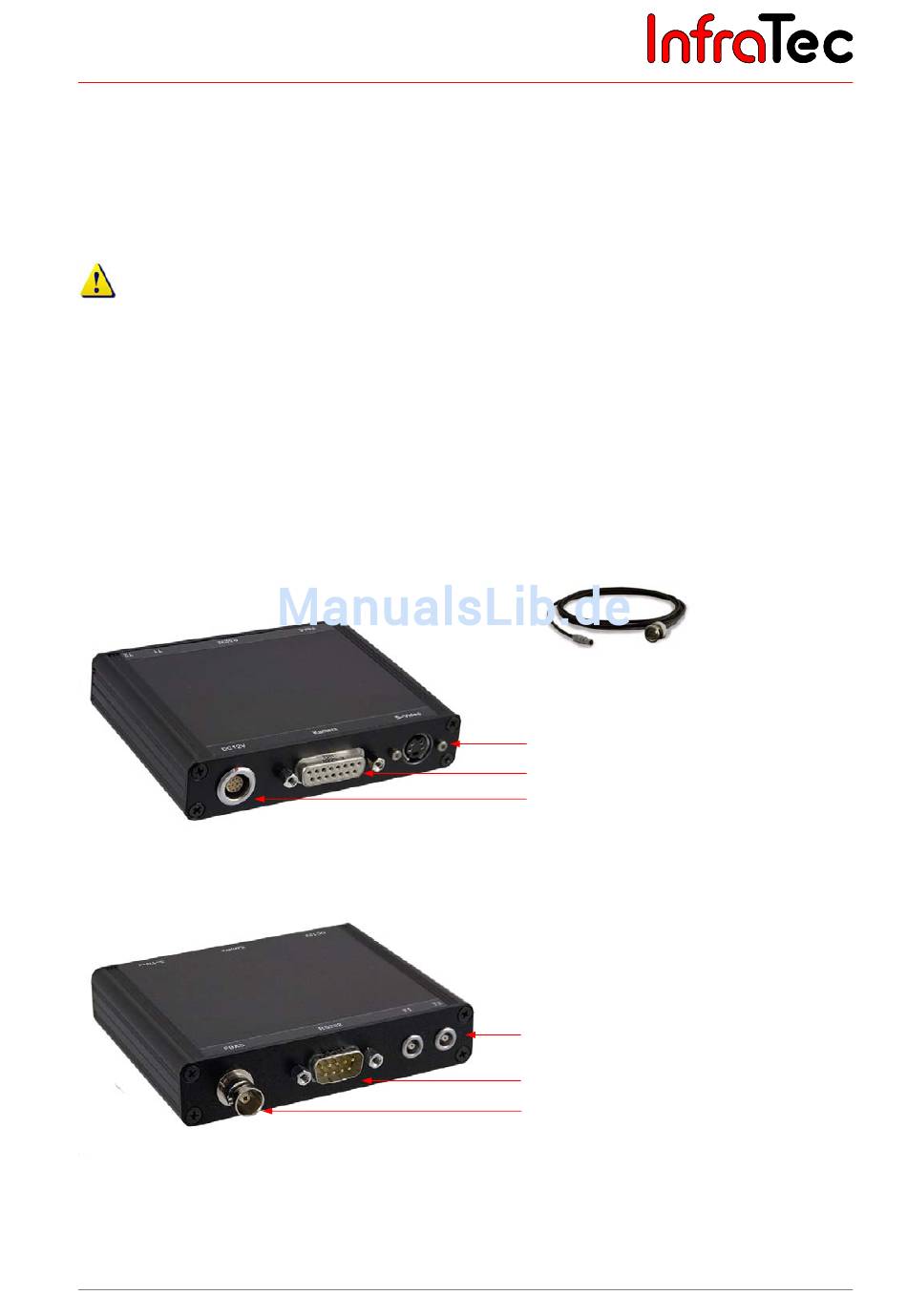

Anschluss Breakout-Box – Variante 1
Abb. 19 Breakout-Box (S-Video, Kameraanschluss, Stromversorgung)
Abb. 20 Breakout-Box (Trigger; RS232, BNC)
Benutzerhandbuch
®
hr head
Abb. 18
S-Video
Anschluss für Systemkabel zur VarioCAM
Stromversorgung, 12 V DC Betriebsspannung
Trigger T1, T2 (konfigurierbar)
Serielle Schnittstelle (RS232)
BNC-Videoanschluss (PAL/NTSC-FBAS)
© InfraTec GmbH 2015
®
hr head. Die
Triggerkabel Breakout-Box –
Variante 1
