InfraTec VarioCAM Benutzerhandbuch Seite 50

®
Benutzerhandbuch für das Thermografiesystem VarioCAM hr head
9 Bedienung der Kamera
Verzeichnisstruktur von VarioCAM hr head
®
®
VarioCAM hr head legt bei jeder Datenspeicherung auf SD-Karte zunächst automatisch
Unterverzeichnisse an, deren Namen ein schnelles Auffinden gewünschter Dateien auch bei großen
Datenmengen gewährleisten. Dateien werden immer in einem Unterverzeichnis gespeichert. Der Name
des Unterverzeichnisses wird anhand des aktuellen Datums generiert, z. B. am 22. Juni 2007 würde das
erste Verzeichnis mit dem Namen 070622aa angelegt. Die Anzahl der maximal in einem Verzeichnis zu
speichernden Dateien ist auf 100 begrenzt, um die mühsame Suche in langen Listen zu vermeiden.
Innerhalb eines Verzeichnisses werden die Dateien fortlaufend nummeriert, können aber aufgrund Ihres
Rumpfnamens (2 Buchstaben + Monat + Tag, z. B. AA0622xx,)immer dem zugehörigen Verzeichnis
zugeordnet werden. Ist ein Unterverzeichnis vollständig gefüllt (z. B. bei Datei AA062299.irb) wird die
nächste Datei im Verzeichnis 070622ab mit Dateinamen AB062200 angelegt. Die Dateinamen werden
also beginnend mit 00 fortlaufend bis 99 nummeriert und haben im Unterschied zum Verzeichnis kein
Jahreskennzeichen im Namen. An einem Tag sind so bei vollständiger Ausschöpfung der automatisch
generierten Verzeichnisse und Dateinamen maximal 26 x 26 x 100 = 67.600 Dateien in 676
Verzeichnisse speicherbar.
Bitte beachten Sie, dass jeweils bei jedem Neustart des Thermografiesystems sowie bei jeder
Serienmessung* unabhängig vom Inhalt vorher bereits angelegter Verzeichnisse ein neues
Unterverzeichnis angelegt wird. Werden zusätzliche Dateien (Screenshot, Daten) als extra Dateien
gespeichert, reduziert sich die Anzahl der möglichen Thermobilddateien in einem Verzeichnis
entsprechend*.
Menüpunkt "Datei laden.."

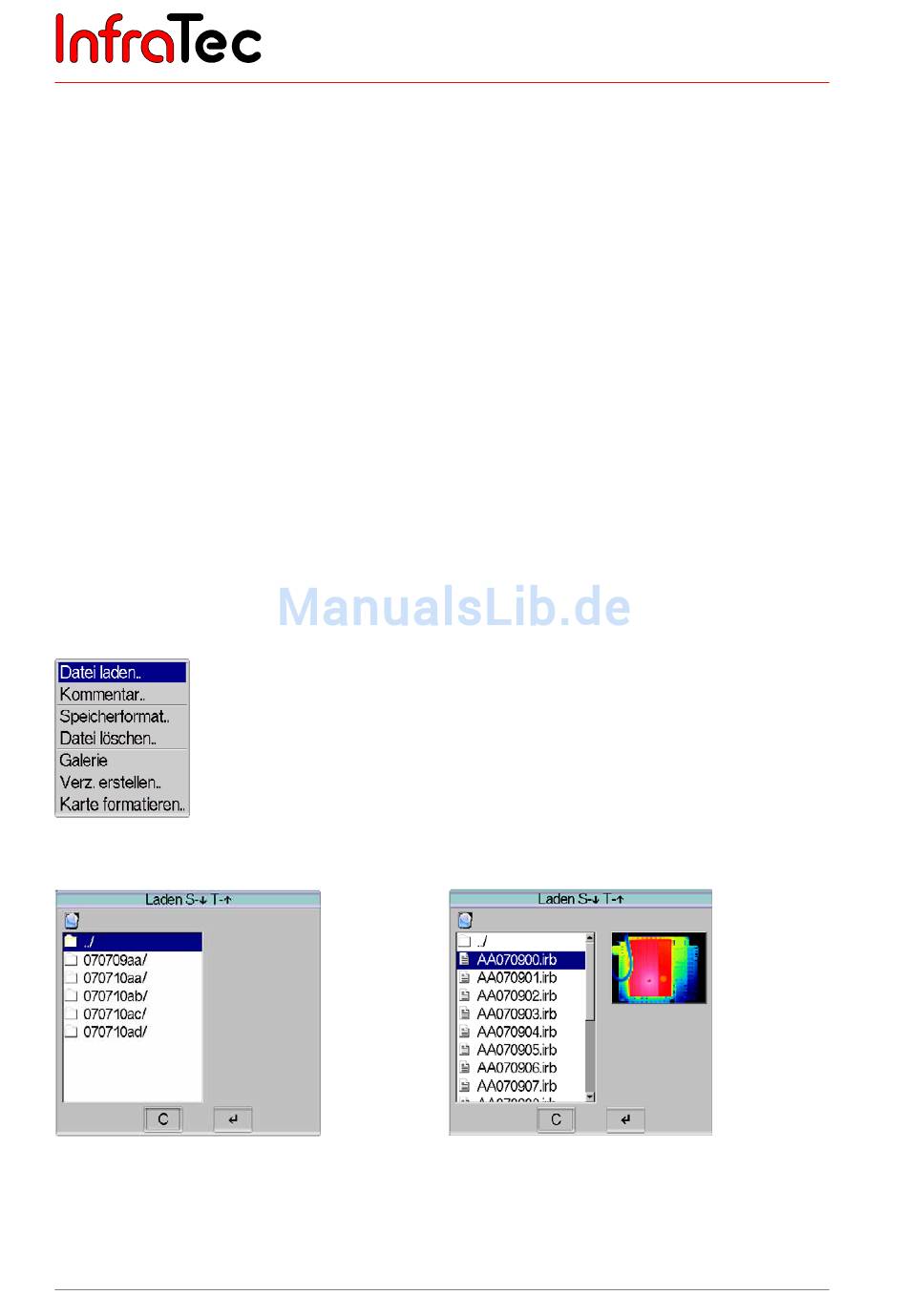

Abb. 76 Menü "Datei" – "Datei laden.."
Abb. 77 Dialog "Laden" – Verzeichnisstruktur Abb. 78 Dialog "Laden" – Dateien
46 © InfraTec GmbH 2015 Benutzerhandbuch
