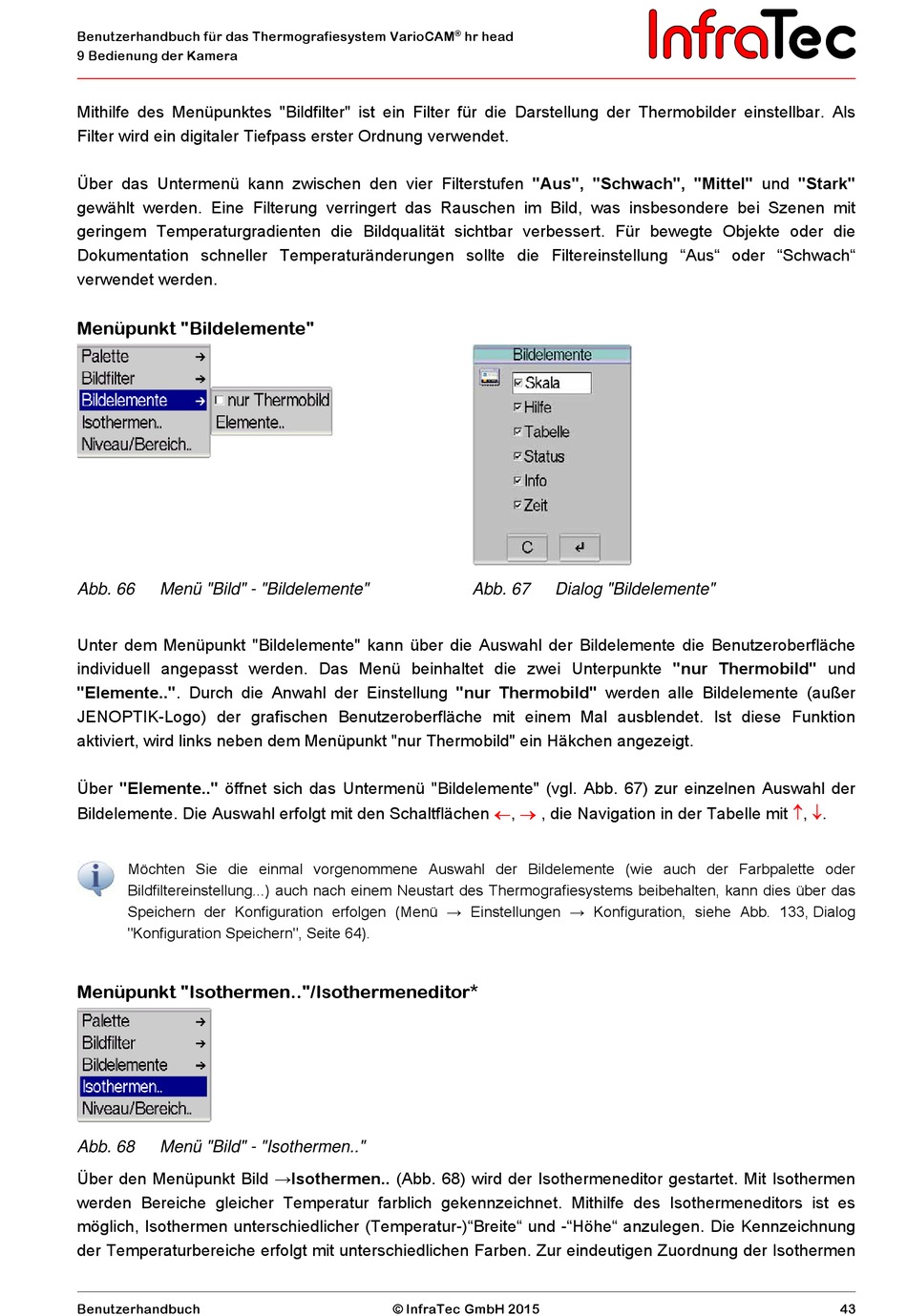

Benutzerhandbuch für das Thermografiesystem VarioCAM
9 Bedienung der Kamera
Mithilfe des Menüpunktes "Bildfilter" ist ein Filter für die Darstellung der Thermobilder einstellbar. Als
Filter wird ein digitaler Tiefpass erster Ordnung verwendet.
Über das Untermenü kann zwischen den vier Filterstufen "Aus", "Schwach", "Mittel" und "Stark"
gewählt werden. Eine Filterung verringert das Rauschen im Bild, was insbesondere bei Szenen mit
geringem Temperaturgradienten die Bildqualität sichtbar verbessert. Für bewegte Objekte oder die
Dokumentation schneller Temperaturänderungen sollte die Filtereinstellung "Aus" oder "Schwach"
verwendet werden.
Menüpunkt "Bildelemente"
Abb. 66 Menü "Bild" - "Bildelemente"
Unter dem Menüpunkt "Bildelemente" kann über die Auswahl der Bildelemente die Benutzeroberfläche
individuell angepasst werden. Das Menü beinhaltet die zwei Unterpunkte "nur Thermobild" und
"Elemente..". Durch die Anwahl der Einstellung "nur Thermobild" werden alle Bildelemente (außer
JENOPTIK-Logo) der grafischen Benutzeroberfläche mit einem Mal ausblendet. Ist diese Funktion
aktiviert, wird links neben dem Menüpunkt "nur Thermobild" ein Häkchen angezeigt.
Über "Elemente.." öffnet sich das Untermenü "Bildelemente" (vgl. Abb. 67) zur einzelnen Auswahl der
Bildelemente. Die Auswahl erfolgt mit den Schaltflächen ,
Möchten Sie die einmal vorgenommene Auswahl der Bildelemente (wie auch der Farbpalette oder
Bildfiltereinstellung...) auch nach einem Neustart des Thermografiesystems beibehalten, kann dies über das
Speichern der Konfiguration erfolgen (Menü → Einstellungen → Konfiguration, siehe Abb. 133, Dialog
"Konfiguration Speichern", Seite 64).
Menüpunkt "Isothermen.."/Isothermeneditor*
Abb. 68 Menü "Bild" - "Isothermen.."
Über den Menüpunkt Bild →Isothermen.. (Abb. 68) wird der Isothermeneditor gestartet. Mit Isothermen
werden Bereiche gleicher Temperatur farblich gekennzeichnet. Mithilfe des Isothermeneditors ist es
möglich, Isothermen unterschiedlicher (Temperatur-)"Breite" und -"Höhe" anzulegen. Die Kennzeichnung
der Temperaturbereiche erfolgt mit unterschiedlichen Farben. Zur eindeutigen Zuordnung der Isothermen
Benutzerhandbuch
®
hr head
Abb. 67 Dialog "Bildelemente"
 , die Navigation in der Tabelle mit , .
