Benutzerhandbuch für das Thermografiesystem VarioCAM hr head
9 Bedienung der Kamera
Ein ggf. aktivierter Schreibschutz der SD-Karte wird in der Folge entsprechend Abb. 54 angezeigt. Im
Stop-Modus wird mit Betätigung der Schaltfläche S das aktuelle Thermogramm gespeichert. Eine
Speicherung direkt aus Live (oder Fokus) ist mit langer Betätigung der Schaltfläche S (SL) möglich
(Schnellspeicherung). Der Speichervorgang wird in der linken unteren Bildecke (Stift auf SD-
Kartensymbol) angezeigt. Gleichzeitig wird im Infofeld der Name der gespeicherten Datei angezeigt
(siehe Abb. 56).
Nach dem Speichern wechselt der Modus von Stop automatisch nach Live.
®
Ausstattungsabhängig können mit VarioCAM hr head neben dem Thermogramm weitere Daten
(Screenshot, ROI-Positionen) gespeichert werden. Die Auswahl erfolgt im Menü (siehe Kapitel 9.6.2,
Menü "Datei", Seite 45).

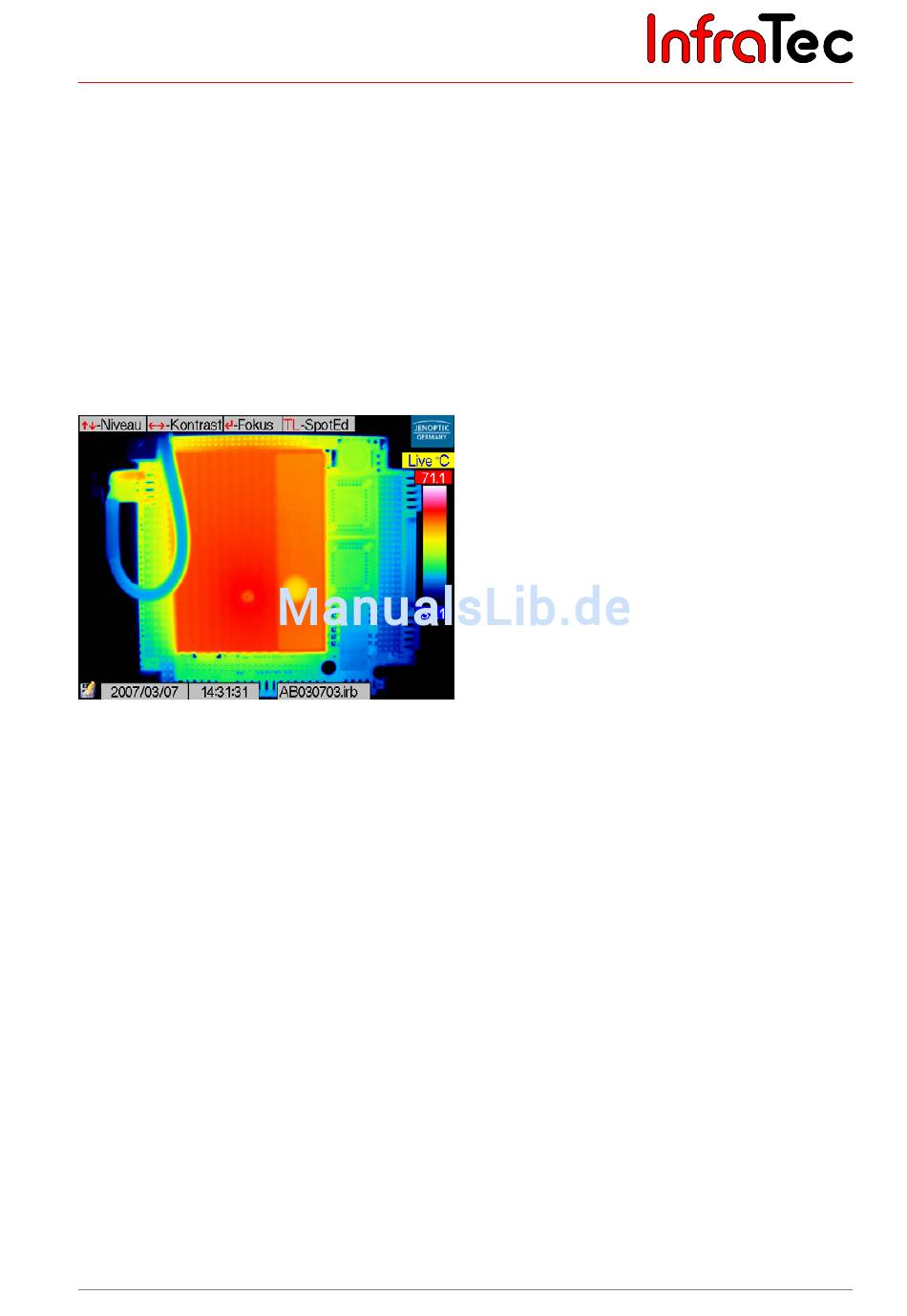

Abb. 56 Datenspeicherung
