Benutzerhandbuch für das Thermografiesystem VarioCAM
9 Bedienung der Kamera
Menüpunkt "Palette"

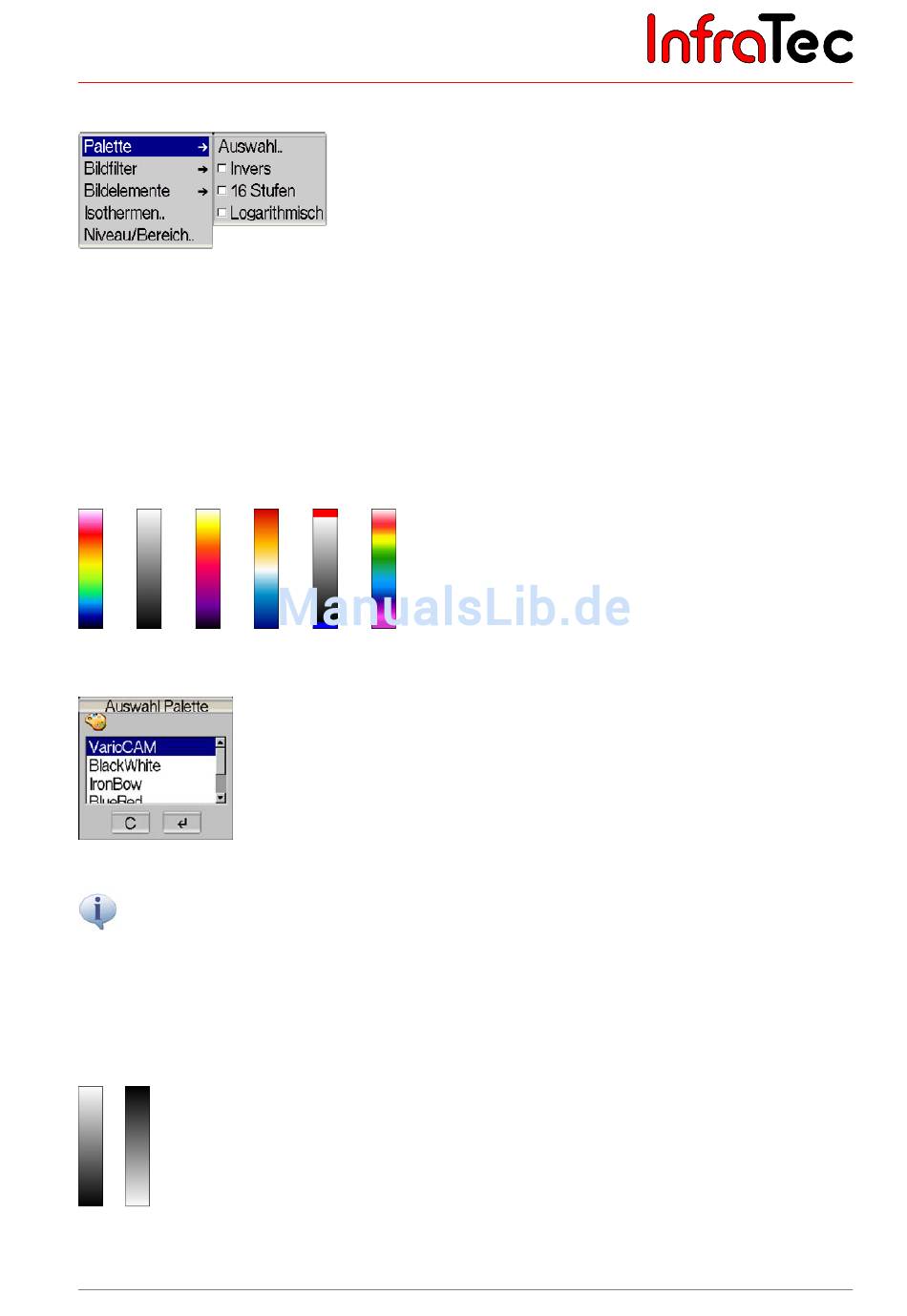

Abb. 59 Menüpunkt "Bild" - "Palette"
Im Menüpunkt Palette werden die Paletteneinstellungen für die Darstellung der Temperaturverteilung des
Thermobildes vorgenommen.
Falschfarbdarstellung zu den entsprechenden Temperaturen erfolgt mit der am rechten Bildschirmrand
eingeblendeten Palette („Farbkeil", siehe Abb. 41, Seite 31). Als Orientierung zum Temperaturniveau
dienen dabei der Maximalwert des Abbildungsbereiches über und dessen Minimum unter dem Farbkeil.
Über den Menüpunkt Palette → Auswahl.. (siehe Abb. 61) wird ein Dialog zur Auswahl der vordefinierten
Paletten geöffnet. Dabei stehen folgende Paletten zur Auswahl:
Abb. 60 Farbpaletten: VarioCAM, BlackWhite, IronBow, BlueRed, Marked BW, Rainbow
Abb. 61 Dialog "Auswahl Palette"
Eine fortlaufende Umschaltung der Palette kann auch ohne Aufruf der Menüfunktion einfach im Live- und
Fokus-Modus durch kurzes Betätigen der Schaltfläche C, bei Stop durch (langes)
Mithilfe des Menüpunktes Palette → Invers kann die aktuelle Palette invertiert werden. Ist zum Beispiel
die BlackWhite-Palette eingestellt, werden standardmäßig die niedrigen Temperaturen durch Schwarz
und die hohen Temperaturen durch Weiß dargestellt. Wird für BlackWhite die Funktion "Invers" aktiviert,
kehrt sich die Darstellung um: Es werden jetzt die niedrigen Temperaturen durch Weiß und die hohen
durch Schwarz angezeigt (vgl. Abb. 62).
Abb. 62 BlackWhite-Farbkeil (Links) und dessen invertierte Darstellung (Rechts)
