EINBAU UND MONTAGE
• Betriebsart Wärmerückgewinnung am Regler
einstellen.
• Ein Ventilator angeschlossen.
Zuluft-Betrieb: Leuchtdiode AN.
Abluft-Betrieb: Leuchtdiode AUS.
ð Leuchtdioden wechseln alle 70 s zwischen
AN und AUS.
• Zwei bis sechzehn Ventilatoren paarweise
gegenüberliegend angeschlossen.
Zuluft-Betrieb: Leuchtdiode AN.
Abluft-Betrieb: Leuchtdiode AUS.
ð
Leuchtdioden wechseln alle 70 s zwischen
AN und AUS.
ð Wärmespeicher ist montiert.
5.10

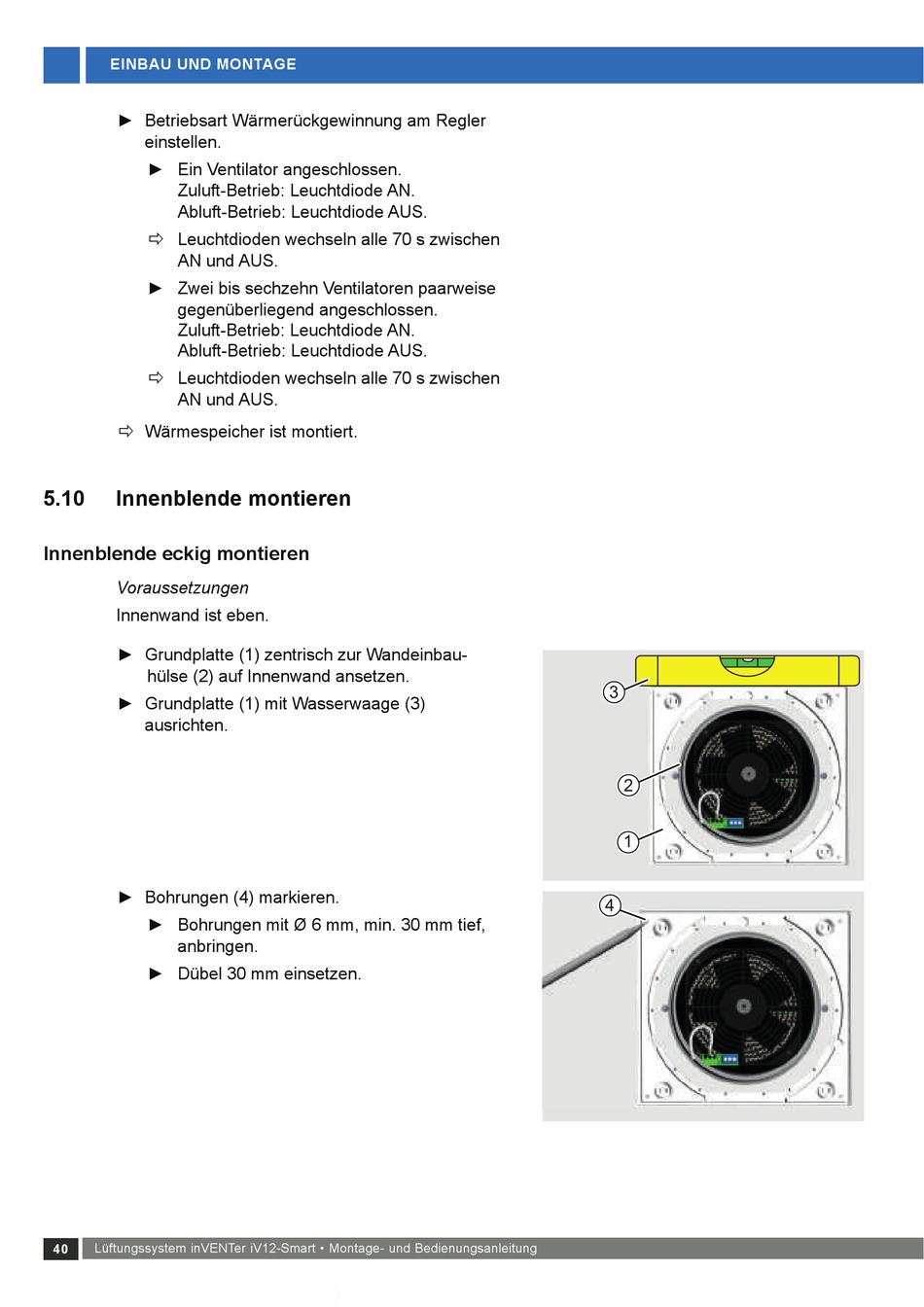

Innenblende montieren

Innenblende eckig montieren
Voraussetzungen
Innenwand ist eben.
• Grundplatte (1) zentrisch zur Wandeinbau-
hülse (2) auf Innenwand ansetzen.
• Grundplatte (1) mit Wasserwaage (3)
ausrichten.
• Bohrungen (4) markieren.
• Bohrungen mit Ø 6 mm, min. 30 mm tief,
anbringen.
• Dübel 30 mm einsetzen.
40 Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
3
2
1
4
