inVENTer iV12-Smart Montage- Und Bedienungsanleitung Seite 25

ACHTUNG
Wandeinbauhülse zu tief in Wandöffnung eingesetzt.
Korrekte Montage der Grundplatte Innenblende rund nicht möglich!
" Putzstärke Innenputz beachten.

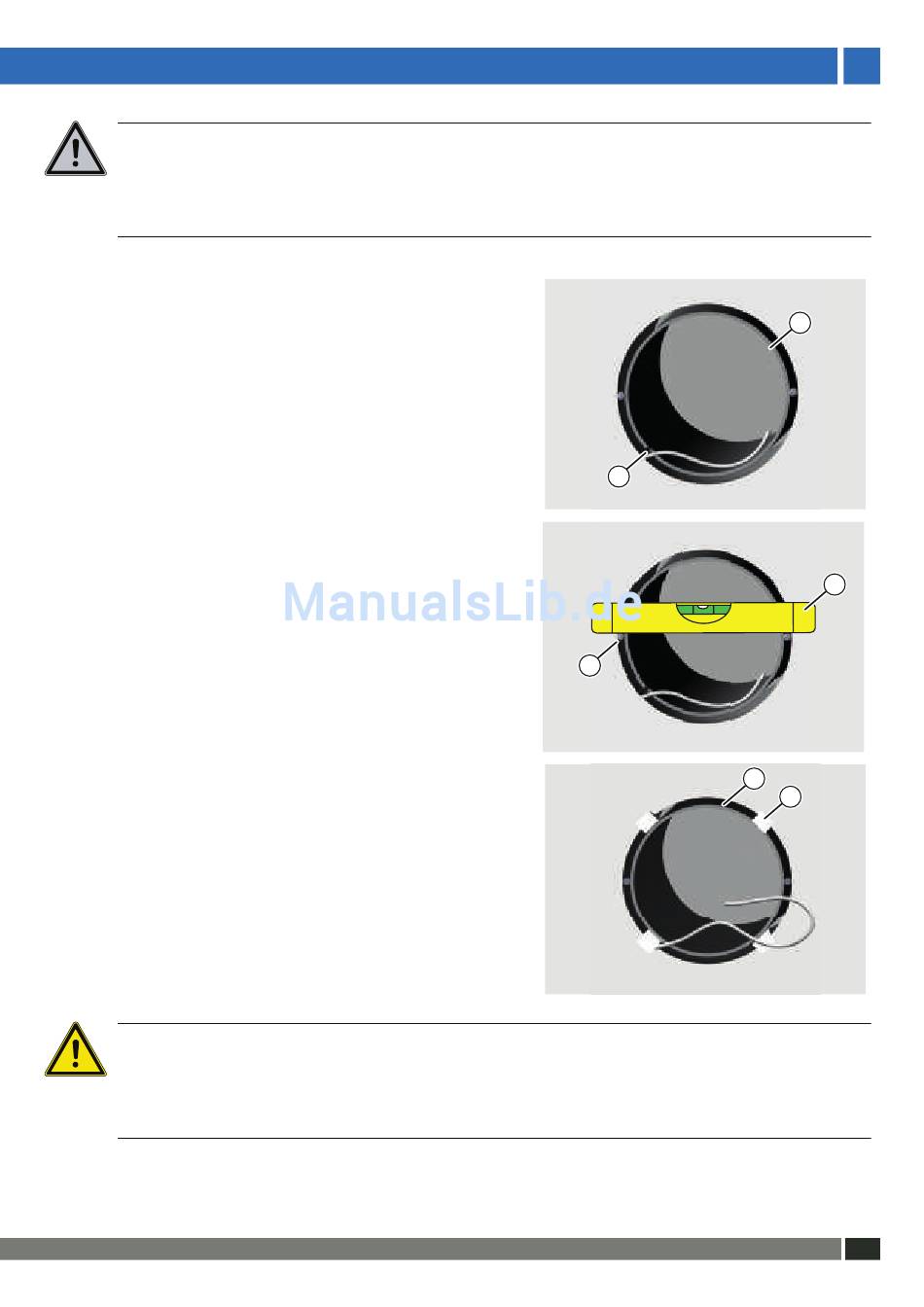

• Wandeinbauhülse (1) vom Innenraum aus ein-
setzen.
• Darauf achten, dass sich Aussparung (2) für
Kabel Regler im Winkel von 45° links
unten be# ndet.
Oder
• Darauf achten, dass sich Aussparung (2) für
Kabel Regler im Winkel von 45° rechts
oben be# ndet.
• Lage der Befestigungselemente (4) mit Wasser-
waage (3) horizontal ausrichten.
• Wandeinbauhülse (5) mit Montagekeilen (6)
innen und außen # xieren.
• Darauf achten, dass Wandeinbauhülse (5) mit
einem Gefälle von 1° - 2° zur Außenwand
ausgerichtet ist.
VORSICHT
Verschmutzung der Wandeinbauhülse.
Beschädigung der Isolation des Wärmespeichers!
" Vor Ausschäumen des Freiraums Styroporscheiben einsetzen.
Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
E I NBAU UND MO NTAG E
2
4
5
1
3
6
25
