EINBAU UND MONTAGE
• Fuge (15) zwischen Abdeckung Wetterschutz-
haube (16) und Fassade mit dauerelastischer
Außen-Dichtungsmasse an den Seiten und oben
versiegeln.
• An unterer Fuge keine Versiegelung
anbringen.
ð
Wetterschutzhaube ist montiert.
5.7

Flachkanal Corner montieren

Montagevorbereitung Flachkanal Corner

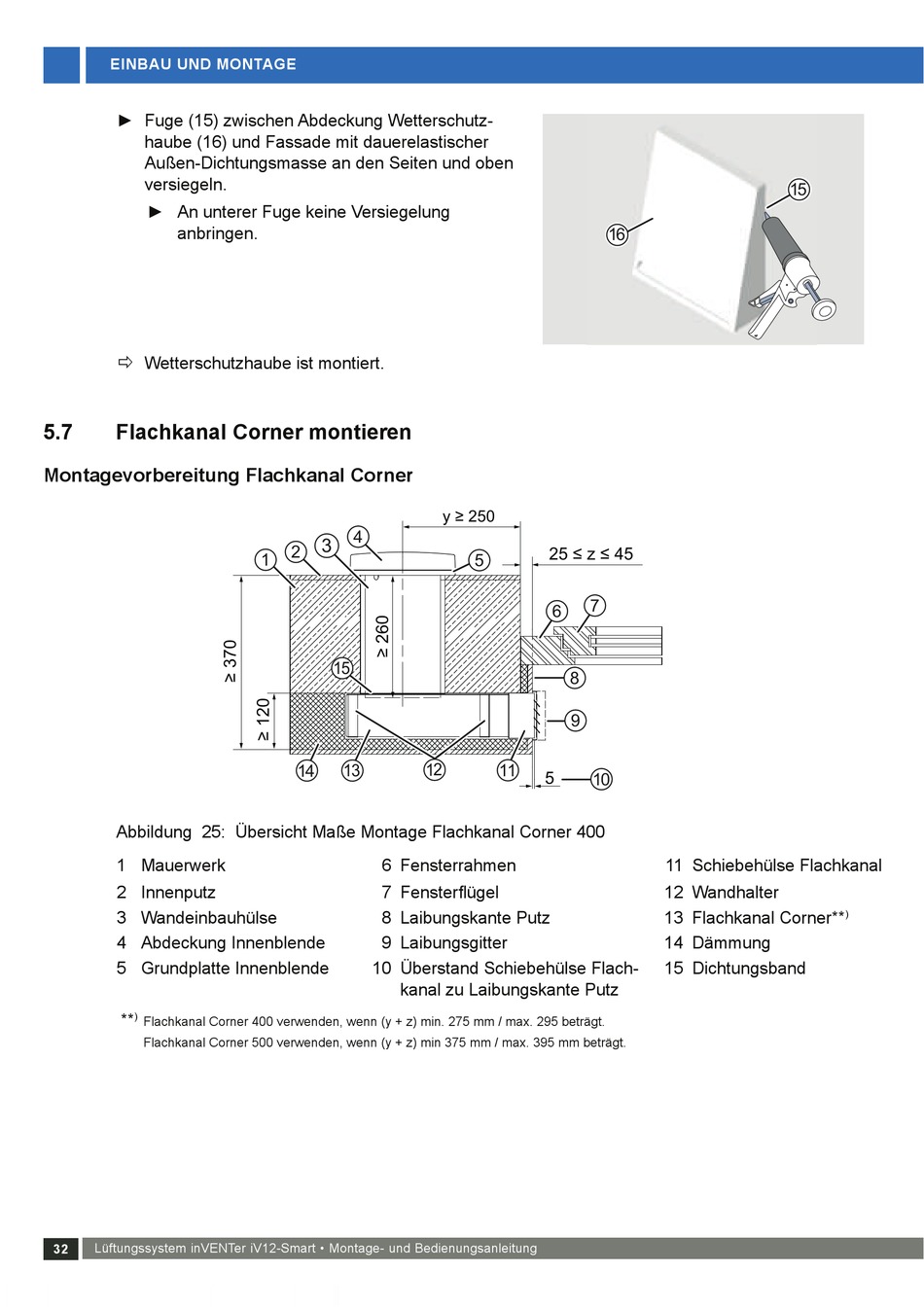

Abbildung 25: Übersicht Maße Montage Flachkanal Corner 400
1 Mauerwerk
2 Innenputz
3 Wandeinbauhülse
4 Abdeckung Innenblende
5 Grundplatte Innenblende
** )
Flachkanal Corner 400 verwenden, wenn (y + z) min. 275 mm / max. 295 beträgt.
Flachkanal Corner 500 verwenden, wenn (y + z) min 375 mm / max. 395 mm beträgt.
32 Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
4
3
2
1
15
12
13
14
6 Fensterrahmen
7 Fenster! ügel
8 Laibungskante Putz
9 Laibungsgitter
10 Überstand Schiebehülse Flach-
kanal zu Laibungskante Putz
16
y ≥ 250
25 ≤ z ≤ 45
5
7
6
8
9
11
5
10
15
11 Schiebehülse Flachkanal
12 Wandhalter
13 Flachkanal Corner**
14 Dämmung
15 Dichtungsband
)
