Flachkanal Corner montieren
VORSICHT
Bildung von Kondenswasser.
Beschädigung der Außenwand!
" Flachkanal Corner mit einem Gefälle von 1° # 2° zur Fensterlaibung montieren.
ACHTUNG
Styroporscheiben in Wandeinbauhülse.
Kein Luftvolumenstrom!
" Vor Montage des Flachkanals Corner Styroporscheiben aus Wandeinbauhülse entfernen.
ACHTUNG
Fehlendes Dichtungsband an Wandeinbauhülse.
Verringerung des Luftvolumenstroms!
" Dichtungsband umlaufend zur Außenkante der Wandeinbauhülse anbringen.
Voraussetzungen
Wandeinbauhülse ist montiert.

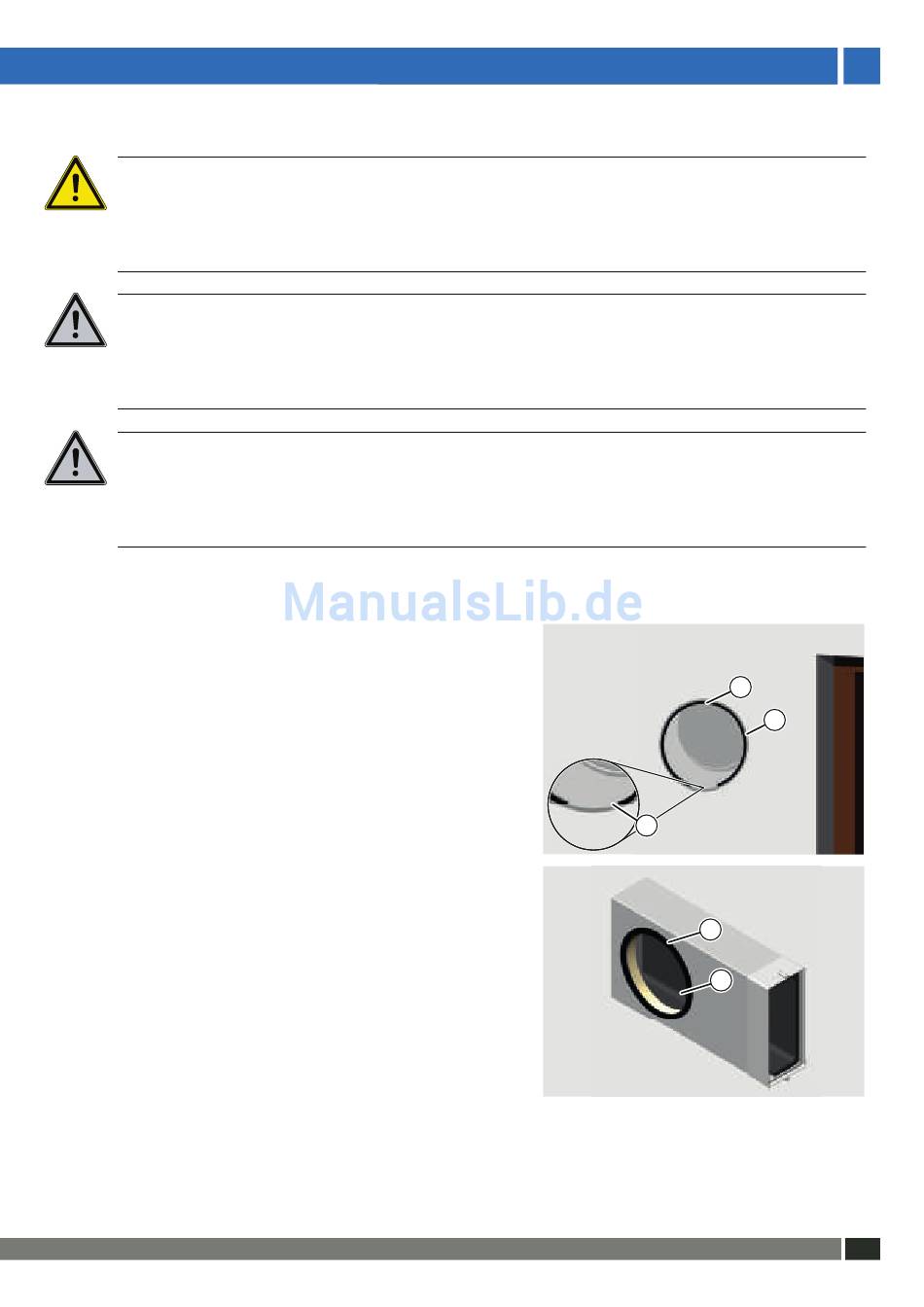

• Anschlagband 15 mm x 5 mm (1) außenwandsei-
tig im oberen Bereich der Wandeinbauhülse (2)
umlaufend befestigen.
• Darauf achten, dass Aussparung (3) im
umlaufenden Anschlagband (1) unten in
Wandeinbauhülse (2) platziert ist.
• Dichtungsband 9 mm (4) umlaufend um Öffnung
Wandeinbauhülse (5) befestigen.
• Darauf achten, dass Dichtungsband (4) nicht
an Innenkante der Öffnung Wandeinbauhülse
übersteht.
