EINBAU UND MONTAGE

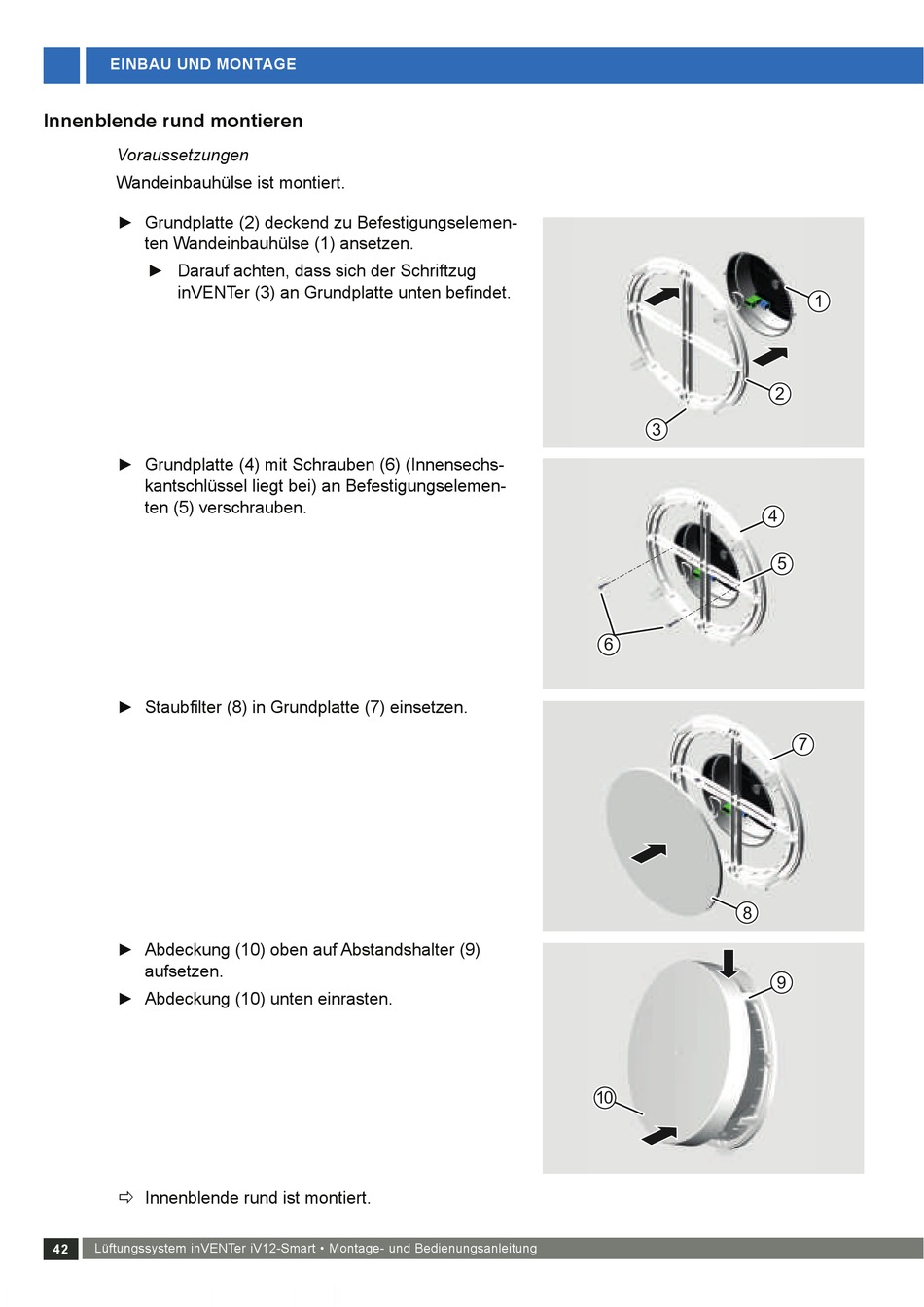

Innenblende rund montieren
Voraussetzungen
Wandeinbauhülse ist montiert.
• Grundplatte (2) deckend zu Befestigungselemen-
ten Wandeinbauhülse (1) ansetzen.
• Darauf achten, dass sich der Schriftzug
inVENTer (3) an Grundplatte unten befindet.
• Grundplatte (4) mit Schrauben (6) (Innensechs-
kantschlüssel liegt bei) an Befestigungselemen-
ten (5) verschrauben.
• Staub! lter (8) in Grundplatte (7) einsetzen.
• Abdeckung (10) oben auf Abstandshalter (9)
aufsetzen.
• Abdeckung (10) unten einrasten.
ð Innenblende rund ist montiert.
