Lüftungssystem inVENTer iV12-Smart
Montage- und Bedienungsanleitung 09/2014

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für inVENTer iV12-Smart

Inhaltszusammenfassung für inVENTer iV12-Smart

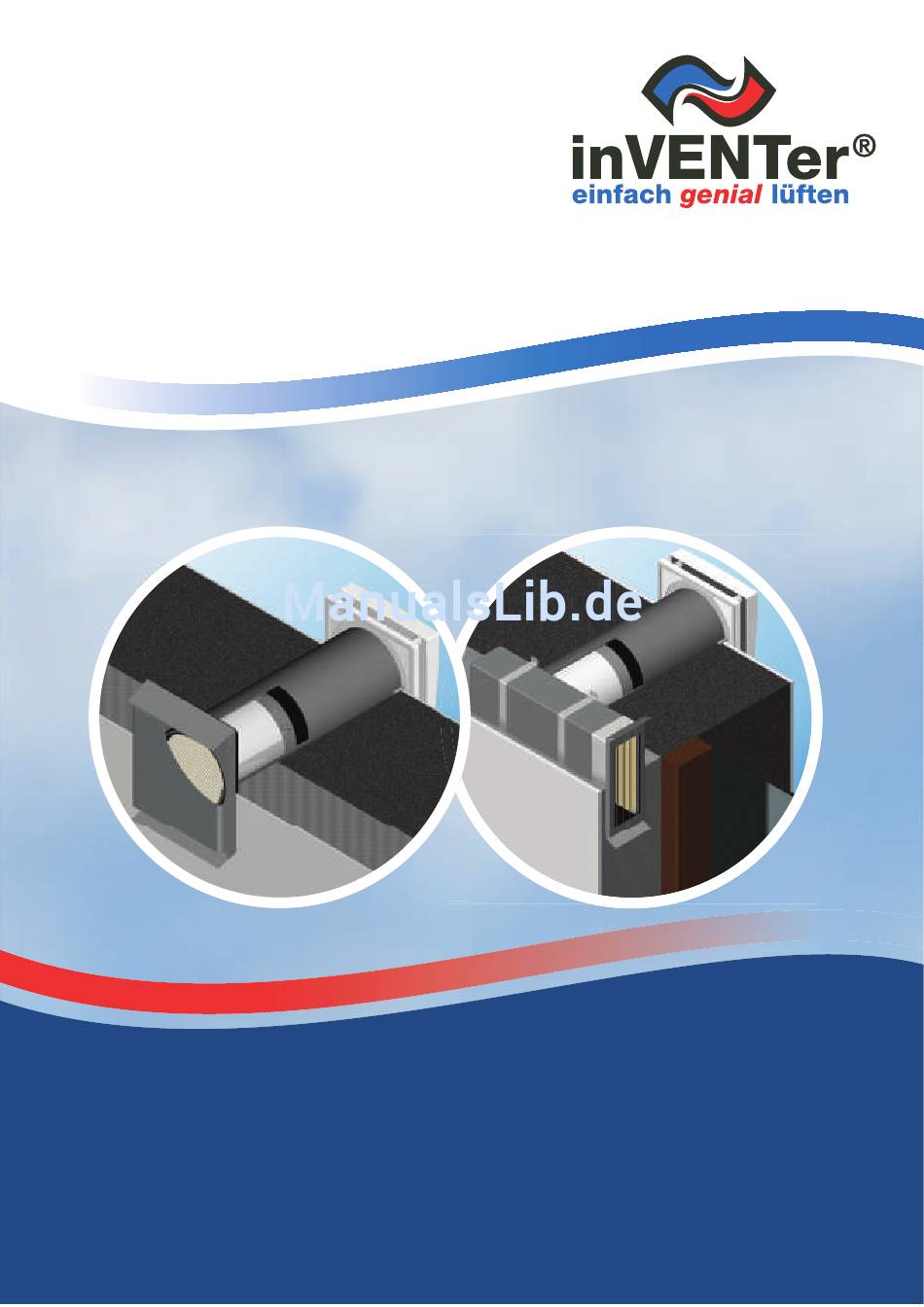

  • Seite 1 Lüftungssystem inVENTer iV12-Smart Montage- und Bedienungsanleitung 09/2014...
  • Seite 2 Marken inVENTer ® ist eine geschützte Handelsmarke der inVENTer GmbH. Die übrigen Bezeichnungen in dieser Dokumentation können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Die vorliegende Dokumentation ist die Original-Montage- und Bedienungsanleitung. Sie ist nach Abschluss der Montage an den Nutzer (Mieter, Eigentümer, Hausverwaltung usw.) weiterzugeben.

  • Seite 3: Inhaltsverzeichnis

    Wärmespeicher reinigen ....................53 Technische Daten ........................54 Lieferumfang, Zubehör und Ersatzteile ................57 Wartung und Instandhaltung ....................61 10 Fehlerbehebung und Entsorgung ..................63 Gewährleistung und Service ....................65 Impressum ..........................67 Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 4: Sicherheit

    Das Kapitel Sicherheitshinweise enthält grundlegende Sicherheitshinweise für den Umgang mit dem Lüftungssystem inVENTer iV12-Smart. Alle in diesem Kapitel aufgeführten Hinweise zur Bedienung und Wartung des Lüftungssystems inVENTer iV12-Smart sind zu beachten. Darüber hinaus sind die Sicherheitshinweise zu beachten, die den beschriebenen Handlungsanweisungen vorangestellt sind.

  • Seite 5: Bestimmungsgemäßer Gebrauch

    Verwenden Sie das Gerät / System nur entsprechend der Einsatzfälle, die in dieser Dokumenta- tion beschrieben sind und nur in Verbindung mit den Komponenten, die von der inVENTer GmbH empfohlen, zugelassen und in dieser Dokumentation genannt sind. Änderungen oder Umbauten am Gerät / System sind nicht zulässig.

  • Seite 6: Systemübersicht

    SYSTEMÜBERSICHT Systemübersicht Das Lüftungsgerät inVENTer iV12-Smart besteht aus einer Wandeinbauhülse, in welche ein Wärme- speicher mit Ventilator montiert wird, einer Innenblende und einer Wetterschutzhaube. Der Einbau erfolgt generell in die Außenwand. Die Standardlänge der Wandeinbauhülse beträgt 495 mm. Für größere Wandstärken sind optional Wandeinbauhülsen mit einer Länge von 745 mm bestellbar, die nach Fertigstellung der Wand auf die entsprechende Länge gekürzt werden können.

  • Seite 7: Aufbau

    SY S T E MÜBE RS I CHT Aufbau iV12-Smart mit Wetterschutzhaube iV12-Smart mit Anschluss Corner Abbildung 1: Übersicht Lüftungsgerät iV12-Smart (Wetterschutzhaube / Corner) 1 Innenputz 5 Wandeinbauhülse 9 Abdeckung Wetterschutz- haube (li.) / Laibungsgitter (re.) 2 Grundplatte Innenblende 6 Ventilator mit Filzstreifen 3 Halteplatte Innenblende 7 Wärmespeicher...
  • Seite 8 1 Wärmespeicher mit Dämmung 4 Filzstreifen 2 Filzstreifen 5 Anschluss-Klemme Ventilator 3 Reversier-Ventilator 6 Stecker Regler Innenblenden Innenblende eckig Innenblende rund Abbildung 4: Innenblenden 1 Abdeckung 2 Abstandshalter 3 Grundplatte 4 Staub! lter (Pollen! lter optional) Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 9 WSH-Smart WSH-09 Abbildung 5: Wetterschutzhauben 1 Grundplatte 3 Abdeckung 2 Befestigungsschraube Flachkanal Corner Abbildung 6: Flachkanal Corner 1 Befestigungselement 5 Hartschaum-Einlage 2 Schiebehülse Flachkanal 6 Öffnung Wandeinbauhülse 3 Flachkanal 7 Wandhalter 4 Schalldämm-Einlage Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 10: Funktion

    3 Durchgangs-Bohrung Funktion Das Lüftungssystem inVENTer iV12-Smart ist für die Belüftung von Wohn- und Schlafräumen in Ein- und Mehrfamilienhäusern, Hotels und Pensionen, Räumen öffentlicher Einrichtungen sowie Arbeits- räumen in Bürogebäuden konzipiert. Es ist für den Einbau in Neubauten sowie zum nachträglichen Einbau in Altbauten geeignet.

  • Seite 11: Bedienelemente

    4 Lüftungsschlitze Der Regler ZR8 ist ein elektronisches Bediengerät zur Ansteuerung von bis zu zwei Lüftungs- geräten inVENTer iV12-Smart. Er zeichnet sich durch eine unkomplizierte Montage und ein einfa- ches Bedienkonzept aus. Der Regler ZR8-Flat ermöglicht die Steuerung des Lüftungssystems inVENTer iV12-Smart in drei Betriebsarten: •...
  • Seite 12 3 Drehknopf Der Regler ZR10-D ist ein elektronisches Bediengerät zur Ansteuerung von bis zu vier Lüftungs- geräten inVENTer iV12-Smart. Er entspricht in Bedienung und Funktion dem Regler ZR8. Der Regler ZR10-D-Flat ermöglicht die Steuerung des Lüftungssystems inVENTer iV12-Smart in drei Betriebsarten: •...
  • Seite 13 8 Abdeckung Regler Der Regler ZR31 ist ein elektronisches Bediengerät zur Ansteuerung von bis zu acht Lüftungs- geräten inVENTer iV12-Smart. Er kann sowohl als Basisgerät als auch mit einem zusätzlichen Feuchtesensor verwendet werden. Eine externe Schnittstelle ermöglicht den Anschluss eines potentialfreien Ein- und Ausschalters oder die Integration in eine vorhandene Haussteuerung über...
  • Seite 14 4 Bedientasten Kleinverteilergehäuse Der Regler ZR60-2 ist ein elektronisches Bediengerät zur Ansteuerung von bis zu 16 Lüftungs- geräten inVENTer iV12-Smart. Er entspricht in Bedienung und Funktion dem Regler ZR31. Der Regler wird in einem Kleinverteilergehäuse mit Tür vormontiert ausgeliefert. Merkmale •...

  • Seite 15: Montagevorbereitung

    Dose Elektronik Dose Wandeinbau Wandeinbauhülse 495 Wandeinbauhülse 745 Wetterschutzhaube WSH-Smart Wetterschutzhaube WSH-09 23 ... 88 Flachkanal Corner 400 Flachkanal Corner 500 Laibungsgitter 281,5 Innenblende eckig Innenblende rund mit Dämmung, Innen- / Außenputz geöffnet Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 16: Maßzeichnungen

    1 Wandöffnung 4 Außenkante Laibung (Dämmung mit Putz) 2 Position Flachkanal Corner 5 Tür- / Fensterrahmen 3 Unterkante Laibung (Sturz) Mindestabstand zu angrenzenden Bauteilen Siehe Abb. 27 für Einbaubedingungen Dämmstärke und evtl. Rollladen beachten Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 17 ∅160 495 (745) Abbildung 14: Maßzeichnung Wandeinbauhülse 1 Befestigungselement 2 Aussparung Kabel Regler Flachkanal Corner 400 (500) Abbildung 15: Maßzeichnung Flachkanal Corner 1 Befestigungselement 4 Hartschaum-Einlage 2 Öffnung Wandeinbauhülse 5 Wandhalter 3 Schalldämm-Einlage Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 18 Abbildung 16: Maßzeichnung Wetterschutzhauben 1 Grundplatte 4 Abtropfkante oben (WSH-Smart) 2 Befestigungsschrauben 5 Abtropfkante unten (WSH-Smart) 3 Abdeckung Laibungsgitter 28,1 Abbildung 17: Maßzeichnung Laibungsgitter 4 Durchgangs-Bohrung 1 Abtropfkante oben 5 Kondensat-Ablauf 2 Lamellen 3 Abtropfkante unten Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 19 MO NTAG EV O RBE RE I T UNG Innenblende Innenblende eckig Innenblende rund Abbildung 18: Maßzeichnung Innenblende 1 Abdeckung 2 Grundplatte Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 20: Elektrische Anschlüsse

    Im paarweisen Betrieb ist ein Ventilator im Abluft-Modus und der andere Ventilator im Zuluft- Modus anzuschließen. Bei der Erstinstallation (Start des Reglers) sollte der Regler zunächst auf Durchlüftung eingestellt werden. Danach werden die grünen Stecker an den Lüftungsgeräten im Zuluft- bzw- Abluft-Modus gesteckt. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 21 (1-adrig je Ader-Endhülse) (2-adrig je Ader-Endhülse) Abbildung 20: Farbreihenfolge Steckerbelegung 1 Rundleitung Weiß 1 Flachleitung Weiß / Braun 2 Rundleitung Grün 2 Flachleitung Grün / Gelb 3 Rundleitung Braun 3 Flachleitung Grau / Rosa Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 22: Einbau Und Montage

    EINBAU UND MONTAGE Einbau und Montage HINWEIS Für den inVENTer iV12-Smart stehen neben dem Komplett-Set auch ein Vorbereitungs-Set und ein Fertigstellungs-Set zur Verfügung. Bis zur Komplettierung ist bauseits die Wandöffnung innen und außen zu verschließen. Vorbereitungs-Set Mit Wetterschutzhaube Smart Mit Wetterschutzhaube 09...

  • Seite 23: Wandöffnung / Putzschlitz Erstellen

    • Darauf achten, dass sich Putz- / Mauer- schlitz 45° links unten an Wandöffnung annähert. Oder • Darauf achten, dass sich Putz- / Mauer- schlitz 45° rechts oben an Wandöffnung annähert. ð Wandöffnung und Putz- / Mauerschlitz sind angebracht. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 24: Kabel Regler Verlegen

    Vorbereitungs-Set ist vorhanden. • Exakte Wandstärke ermitteln. • Dicke von Außenputz und Dämmung (1), Mauerwerk (2) und Innenputz (3) addieren. • Darauf achten, dass Wandeinbauhülse außenseitig einen Überstand von 10 mm aufweist. 1° - 2° Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 25 • Darauf achten, dass Wandeinbauhülse (5) mit einem Gefälle von 1° - 2° zur Außenwand ausgerichtet ist. VORSICHT Verschmutzung der Wandeinbauhülse. Beschädigung der Isolation des Wärmespeichers! " Vor Ausschäumen des Freiraums Styroporscheiben einsetzen. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 26 • 2K-Montageschaum (11) und überstehende Montagekeile (12) bündig zur Außen- und Innenwand abschneiden. • Nach Fertigstellung der Außenwand Wand- einbauhülse (13) mit 10 mm Überstand an der Außenwand abschneiden. ð Wandeinbauhülse ist montiert. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 27: Wetterschutzhaube Montieren

    Außenwand ohne Dämmung: Grundplatte mit vier Dübel Ø 8 mm x L 40 mm befestigen. Außenwand mit Dämmung: Grundplatte mit vier Dämmstoffdübeln befestigen (Dämmstoffdübel nicht im Lieferumfang enthalten. Optional erhältlich). Dichtungsband Grundplatten Grundplatte WSH-Smart Grundplatte WSH-09 Abbildung 24: Dichtungsband Grundplatten Wetterschutzhauben 1 Grundplatte Wetterschutzhaube 2 Dichtungsband Grundplatte Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 28 Wandeinbauhülse (5) der Grundplatte befestigen. • Darauf achten, dass Dichtungsband (4) nicht an Innenkante der Öffnung Wandeinbau- hülse (5) übersteht. • Darauf achten, dass Dichtungsband (4) außenwandseitig um Öffnung Wandeinbau- hülse (5) befestigt ist. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 29 • Abdeckung Wetterschutzhaube (16) an den Schlitzen (14) in seitliche obere Schrauben (13) der Grundplatte einhängen. • Abdeckung Wetterschutzhaube (16) mit unteren und oberen Schrauben (13, 15) an Grundplatte verschrauben. ð Wetterschutzhaube ist montiert. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 30 Wandeinbauhülse (5) der Grundplatte befestigen. • Darauf achten, dass Dichtungsband (4) nicht an Innenkante der Öffnung Wandeinbau- hülse (5) übersteht. • Darauf achten, dass Dichtungsband (4) außenwandseitig um Öffnung Wandeinbau- hülse (5) befestigt ist. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 31 • Bohrungen (10) mit Ø 8 mm, min. 50 mm tief anbringen und Dübel einsetzen. • Grundplatte Wetterschutzhaube (11) mit Schrau- ben und Unterlegscheiben (12) an Außenwand verschrauben. • Abdeckung Wetterschutzhaube (13) von oben auf Grundplatte (14) setzen und nach unten schieben. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 32: Flachkanal Corner Montieren

    Laibungskante Putz Flachkanal Corner 400 verwenden, wenn (y + z) min. 275 mm / max. 295 beträgt. Flachkanal Corner 500 verwenden, wenn (y + z) min 375 mm / max. 395 mm beträgt. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 33 Anschlagband (1) unten in Wandeinbauhülse (2) platziert ist. • Dichtungsband 9 mm (4) umlaufend um Öffnung Wandeinbauhülse (5) befestigen. • Darauf achten, dass Dichtungsband (4) nicht an Innenkante der Öffnung Wandeinbauhülse übersteht. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 34 Wandeinbauhülse (8) stecken. • Flachkanal (9) mit einem Gefälle von 1° - 2° zur Fensterlaibung ausrichten. • Flachkanal (10) mit Wandhaltern (11) an Außen- wand verschrauben. • Dämmung (12) auf Außenwand anbringen. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 35 Verschmutzung des Flachkanal Corner innenseitig durch Putzreste. Verringerung des Luftvolumenstroms! " Auslass-Öffnung Flachkanal Corner vor Aufbringen Außenputz abkleben. • Außenputz auf Dämmung aufbringen. • Schiebehülse (13) mit 5 mm Überstand einputzen. ð Flachkanal Corner ist montiert. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 36: Laibungsgitter Montieren

    EINBAU UND MONTAGE Laibungsgitter montieren Bohrbild Laibungsgitter Ø Abbildung 26: Bohrbild Laibungsgitter 1 Durchgangs-Bohrung Ø 5 mm Dichtungsband Laibungsgitter Abbildung 27: Dichtungsband an Laibungsgitter 1 Rückseite Laibungsgitter 2 Dichtungsband Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 37 • Laibungsgitter (7) mit Schrauben (8) an Be- festigungselementen (6) der Schiebehülse (5) verschrauben. • Darauf achten, dass Lamellen (9) des Laibungsgitters den Luftvolumenstrom aus dem Fensterbereich wegleiten. • Obere Abtropfkante (10) nach unten biegen. ð Laibungsgitter ist montiert. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 38: Wärmespeicher Montieren

    Wandeinbauhülse ist montiert. • Wärmespeicher (1) bis zum Anschlag in Wandeinbauhülse (2) einschieben. • Filzstreifen (3) bis zum Wärmespeicher einschieben. • Ventilator (4) bis zum Filzstreifen einschieben. • Zweiten Filzstreifen (5) bis zum Ventilator einschieben. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 39 Ventilator (10) stecken. HINWEIS Unmittelbar nach Einbau der Baugruppe Wärmespeicher ist die Funktion der Baugruppe und des Lüftungssystems zu prüfen. • Freilauf Ventilator prüfen. • Kontrolle: Ventilator am Regler angeschlossen. • Kontrolle: Spannung liegt an. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 40: Innenblende Montieren

    • Grundplatte (1) zentrisch zur Wandeinbau- hülse (2) auf Innenwand ansetzen. • Grundplatte (1) mit Wasserwaage (3) ausrichten. • Bohrungen (4) markieren. • Bohrungen mit Ø 6 mm, min. 30 mm tief, anbringen. • Dübel 30 mm einsetzen. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 41 • Rastnasen (10) an Abstandshaltern (9) nach innen drücken. • Darauf achten, dass alle Abstandshalter (10) einrasten. • Abdeckung (11) auf Abstandshalter (12) schieben. 0 11 1 0 12 1 ð Innenblende eckig ist montiert. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 42 Befestigungselemen- ten (5) verschrauben. • Staub! lter (8) in Grundplatte (7) einsetzen. • Abdeckung (10) oben auf Abstandshalter (9) aufsetzen. • Abdeckung (10) unten einrasten. ð Innenblende rund ist montiert. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 43: Bedienung

    ð Innenblende eckig ist geschlossen. Innenlende eckig öffnen Voraussetzungen Abdeckung der Innenblende ist geschlossen. • Abdeckung (1) vorsichtig nach vorn ziehen. • Darauf achten, dass alle Abstandshalter einrasten. ð Innenblende eckig ist offen. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 44 Abdeckung der Innenblende ist offen. • Abdeckung (1) im Uhrzeigersinn drehen. ð Innenblende rund ist geschlossen. Innenblende rund öffnen Voraussetzungen Abdeckung der Innenblende ist geschlossen. • Abdeckung (1) gegen Uhrzeigersinn drehen. ð Innenblende rund ist offen. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 45: Staub! Lter Tauschen

    • Abdeckung (1) nach vorn ausrasten. • Abdeckung (1) abnehmen. • Staub! lter (3) von Grundplatte (4) abnehmen. • Neuen Staub! lter (5) auf Grundplatte (6) aufsetzen. Oder • Gereinigten Staubfilter (5) auf Grundplatte (6) aufsetzen. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 46 Staub! lter sind sehr langlebig und können mehrmals ausgewaschen werden. Es wird empfohlen, die Staub! lter regelmäßig zu reinigen. Voraussetzungen Ventilator ist abgeschaltet. Abdeckung der Innenblende ist offen. • Abdeckung (1) unten nach vorn ausrasten. • Abdeckung (1) nach oben abnehmen. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 47 • Neuen Staub! lter (5) auf Grundplatte (4) aufsetzen. Oder • Gereinigten Staubfilter (5) auf Grundplatte (4) aufsetzen. • Abdeckung (7) oben auf Abstandshalter (6) aufsetzen. • Abdeckung (7) unten einrasten. ð Staub! lter ist getauscht. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 48: Wärmespeicher Ausbauen / Einbauen

    • Staub! lter (3) von Grundplatte (4) abnehmen. ACHTUNG Laufrichtung des Ventilators ist abhängig von der Ausrichtung des Steckers. Falsche Laufrichtung des Ventilators" # Ausrichtung des grünen Steckers Regler markieren. • Stecker Regler (5) abziehen. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 49 BE DI E NUNG • Filzstreifen (6) herausnehmen. • Ventilator (7) herausnehmen. • Wärmespeicher (8) am Griff (9) herausziehen. ð Wärmespeicher ist ausgebaut. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 50 Ventilator ist ausgeschaltet. • Abdeckung (1) unten nach vorn ausrasten. • Abdeckung (1) nach oben abnehmen. • Staub! lter (3) von Grundplatte (2) abnehmen. • Schrauben (4) mit beiliegendem Innensechskant-Schlüssel lösen. • Grundplatte (5) entfernen. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 51 Falsche Laufrichtung des Ventilators! " Ausrichtung des grünen Steckers Regler markieren. • Stecker Regler (6) abziehen. • Filzstreifen (7) herausnehmen. • Ventilator (8) herausnehmen. • Wärmespeicher (9) am Griff (10) herausziehen. ð Wärmespeicher ist ausgebaut. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 52 Falsche Laufrichtung des Ventilators! " Abluft: Klemmschrauben am grünen Stecker nach oben. " Zuluft: Klemmschrauben am grünen Stecker nach unten. Voraussetzungen Wärmespeicher ist ausgebaut. " Wärmespeicher in umgekehrter Reihenfolge einbauen. ð Wärmespeicher ist eingebaut. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 53: Wärmespeicher Reinigen

    " Wärmespeicher ausschließlich unter # ießendem warmem Wasser reinigen. Voraussetzung Wärmespeicher ist ausgebaut. " Wärmespeicher (1) unter # ießendem warmem Wasser reinigen. " Wasser abtropfen lassen. " Wärmespeicher trocknen lassen. ð Wärmespeicher ist gereinigt. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 54: Technische Daten

    -20 °C ! 50 °C Wandeinbauhülse Wandeinbauhülse 495 Merkmal Wert Länge / Durchmesser 495 mm / 160 mm Gewicht 0,820 kg Wandeinbauhülse 745 Merkmal Wert Länge / Durchmesser 745 mm / 160 mm Gewicht 1,230 kg Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 55 Weiß - RAL 9016 / Grau - RAL 9006 Wetterschutzhaube WSH-09 Merkmal Wert Breite / Höhe / Tiefe 279 mm / 313 mm / 23 ... 88 mm Gewicht 1,260 kg Farbe Weiß - RAL 9016 / Grau - RAL 9006 Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 56 Weiß - RAL 9010 Innenblende rund Merkmal Wert Durchmesser / Tiefe - offen (geschlossen) 290 mm / 70 mm (50 mm) Durchmesser Filterdurchlass 240 mm Gewicht 0,600 kg Farbe Weiß - RAL 9010 Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 57: Lieferumfang, Zubehör Und Ersatzteile

    • Wandeinbauhülse 495 / 745 mit Styroporscheiben und Montagekeilen • Wetterschutzhaube (weiß, grau) • Flachkanal Corner (400 / 500) • Laibungsgitter (weiß, grau) • Wärmespeicher iV12-Smart • Innenblende (eckig, rund) Gültigkeitsbereich Komponente Bestell-Nummer iV12-Smart Komplett-Set 1001-0135 Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 58 Montagekeile (Block mit 16 Keilen) 3009-0012 Styroporscheibe 124,4x124,5x30 3007-0074 Flachkanal Corner Lieferumfang • Flachkanal Corner mit Schiebehülse Flachkanal, Wandhalter und Beipack Gültigkeitsbereich Komponente Bestell-Nummer Flachkanal 90x220x400 (D160) Corner 1506-0066 Flachkanal 90x220x500 (D160) Corner 1506-0067 Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 59 Wetterschutzhaube-09, weiß - RAL 9016 1508-0012 Wetterschutzhaube-09, grau - RAL 9006 1508-0064 Laibungsgitter Lieferumfang • Laibungsgitter (weiß, grau) Gültigkeitsbereich Komponente Bestell-Nummer Laibungsgitter 90x220, weiß - RAL 9016 1508-0018 Laibungsgitter 90x220, grau - RAL 9006 1508-0065 Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 60 Wärmespeicher R-D153 2002-0020 Reversierlüfter R-D158 FW8 2007-0024 Grundplatte IB-V-220x200, weiß 2003-0217 Grundplatte IB-R-D290, weiß 2003-0026 Grundplatte IB-R-D290, weiß SDE 2003-0031 Abdeckung IB-V-220x200 3006-0148 Abdeckung IB-R-D290, weiß 2003-0027 Beipack IB-V-220x200 2005-0054 Beipack IB-R-D290 2005-0059 Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 61: Wartung Und Instandhaltung

    L I E F E RUMFANG , Z UBE HÖ R UND E RS AT Z T E I L E Wartung und Instandhaltung Das Lüftungssystem inVENTer iV12-Smart ist nahezu wartungsfrei. Im Abschnitt 9: Wartung und Instandhaltung ! Wartungsplan " nden Sie eine Tabelle mit einer Au# istung aller Wartungsmaßnah- men.
  • Seite 62 • Staub! lter mit Staubsauger absaugen. • Defekten Staub! lter austauschen. halbjährlich Wandeinbauhülse Wandeinbauhülse mit feuchtem Tuch reinigen. jährlich Ventilator Ventilatorblätter mit Pinsel reinigen. jährlich Innenblende Ober" äche der Grundplatte mit einem feuchten Tuch reinigen. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 63: Fehlerbehebung Und Entsorgung

    Drehzahl Ventilator sehr hoch. Niedrigere Leistungsstufe am Regler einstellen. Zuluft kalt Installationsfehler Stecker Regler kontrollieren. Der Stecker muss fest im Steckergehäuse sitzen. Regler arbeitet in der Betriebsart Wärmerückgewinnung am Regler Betriebsart Durchlüftung. einschalten. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 64 PBTP / PA Sammelstelle für Elektronikgeräte Wandeinbauhülse Wertstoff-Sammlung Innenblende rund PS-SZ / ABS+15GF Wertstoff-Sammlung Edelstahl Altmetall-Sammlung Innenblende eckig PC / PP Wertstoff-Sammlung Wärmespeicher Keramik Hausmüll Staub! lter TPU / PES Hausmüll Pollen! lter Hausmüll Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 65: Gewährleistung Und Service

    System vertrieben wird. Wenden Sie sich dazu an den Händler Ihres Heimatlandes. Lüftungssystem Der Hersteller übernimmt eine Gewährleistung von zwei Jahren für das Lüftungssystem inVENTer iV12-Smart und zusätzlich eine Gewährleistung von acht Jahren für den Wärmespeicher. Der Gewährleistungsanspruch erlischt, wenn: •...
  • Seite 66 GEWÄHRLEISTUNG UND SERVICE NOTIZEN Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...

  • Seite 67: Impressum

    Geschäftsführer: Annett Wettig, Ronnie George Umsatzsteuer-Identnummer: DE 815494982 Amtsgericht Jena HRB 510380 Bildnachweis: © inVENTer GmbH 2014 Rechte an allen Inhalten: © inVENTer GmbH 2014 Änderungen vorbehalten. Alle Angaben ohne Gewähr. Für Druckfehler wird keine Haftung übernommen. Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung...
  • Seite 68 GmbH Ortsstraße 4a 07751 Löberschütz Telefon: 036427 211-0 Telefax: 036427 211-113 E-Mail: info@inventer.de Änderungen vorbehalten © inVENTer GmbH 2014 Bestell-Nummer 7002-0014 www.inventer.de...
