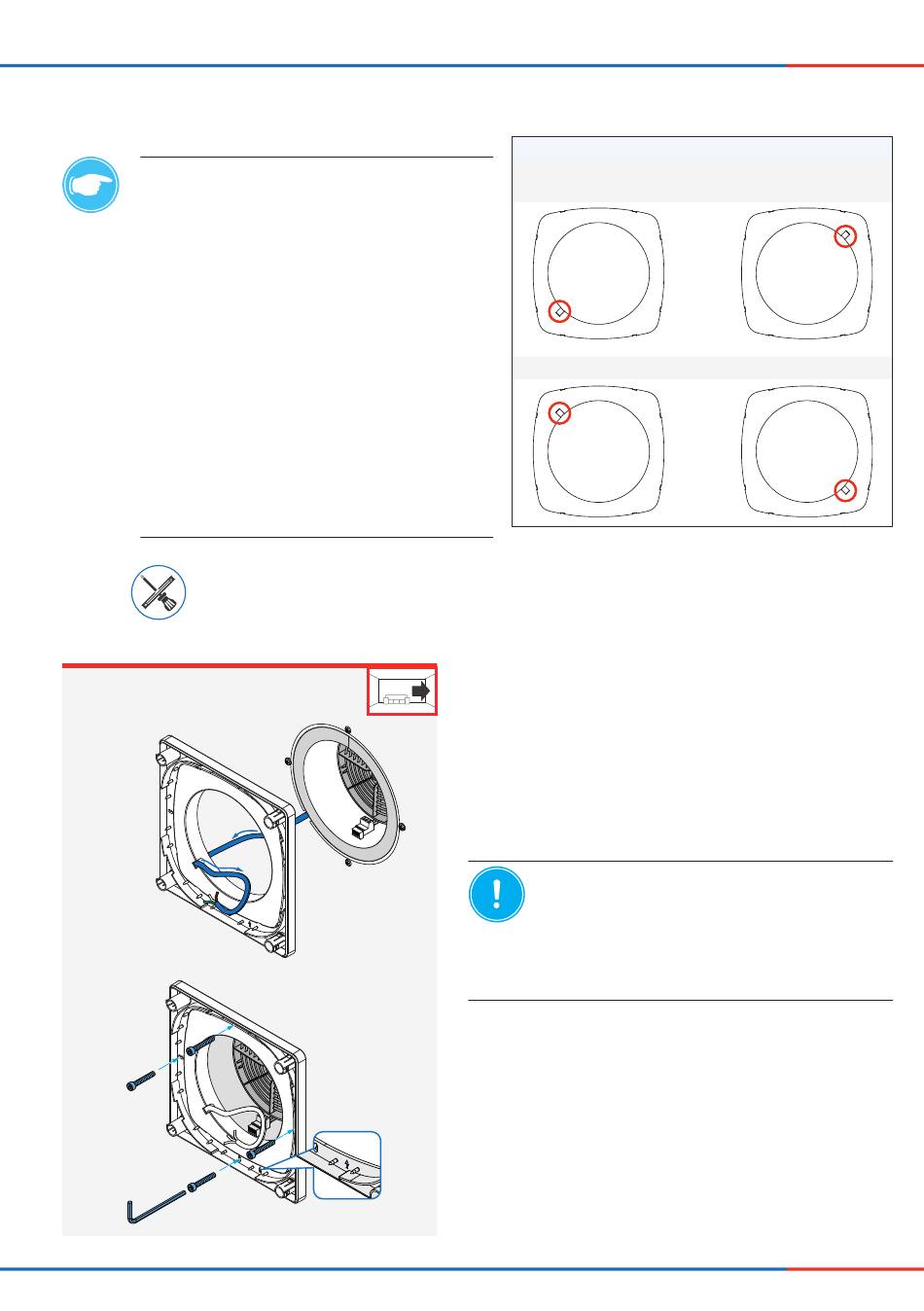

Grundplatte Innenblende montieren

TIPP:
Der Einsatz für die Innenblende Flair
Zero ist ab Werk so vormontiert, dass sich
die Kabeldurchführung beim Anbringen links
unten befindet.
Ist das Kabel lang genug kann es optional
zwischen Ringeinsatz und Schalldämm-
Auskleidung zur Kabeldurchführung gelegt
werden. Um sicherzustellen, dass auch im
Fall einer veränderten Kabelführung ein
korrekter Anschluss des Ventilators möglich
ist (z. B. Kabel kommt von rechts oben),
kann die Position des Einsatzes durch
Einrasten verändert werden. Verändern Sie
diese bei Bedarf.
Die Kabeldurchführung im Einsatz befindet
sich in der Nähe des Anschlusskabels für
den Regler.
Wasserwaage, Stift, Innensechskant-Schlüssel
Positionen Einsatz Innenblende Flair Zero
Ventilator-BUS links unten
(Position ab Werk)
Ventilator-BUS links oben
Voraussetzung:
Der Einschub Wärmespeicher ist montiert.
► Entfernen Sie die Gewindesicherungen aus den
Befestigungselementen der Wandeinbauhülse.
► Verlegen Sie den Ventilator-BUS von hinten durch
die Kabeldurchführung der vorbereiteten Grund-
platte Innenblende.
HINWEIS: Ist die Grundplatte der Innen-
blende verdreht, kann die Abdeckung der
Innenblende nicht korrekt angebracht werden!
• Der Positionspfeil auf der Grundplatte
► Verschrauben Sie die Grundplatte Innenblende
mit einem Innensechskant-Schlüssel in den Be-
festigungselementen der Wandeinbauhülse.
Achten Sie darauf, dass der Positionspfeil auf der
Grundplatte nach oben zeigt.
Die Grundplatte der Innenblende ist montiert.

Lüftungsgerät iV14-Zero •
EINBAU UND MONTAGE
Ventilator-BUS rechts unten
Innenblende muss in jedem Fall nach
oben zeigen.
Montage- und Bedienungsanleitung
Ventilator-BUS rechts oben
