BENUTZER- UND SICHERHEITSHINWEISE Benutzer- und Sicherheitshinweise Danke, dass Sie sich für ein Qualitätsprodukt von inVENTer entschieden haben! Dieses Kapitel gibt Ihnen einen Überblick über die grundsätzlichen Sicherheitsvorkehrungen für einen sicheren und einwandfreien Betrieb Ihres Lüftungssystems. Benutzerinformation Sicherheits- und Warnhinweiskonzept Die Sicherheits- und Warnhinweise in dieser Montage- und Bedienungsanleitung sind einheit- lich aufgebaut und mit einem Symbol auf der linken Seite des Hinweises gekennzeichnet.
• Verwenden Sie das Gerät/System nur entsprechend der Einsatzfälle, die in dieser Dokumen- tation beschrieben sind und nur in Verbindung mit den Komponenten, die von der inVENTer GmbH empfohlen, zugelassen und in dieser Dokumentation genannt sind. Änderungen oder Umbauten am Gerät/System sind nicht zulässig.
Regler). Sie sollten alle Regler über eine Netzsicherung im Hausverteiler anschließen. Bedienung, Reinigung und Pflege • VORSICHT: Die Bedienung und/oder Pflege des Gerätes darf nicht durch Kinder und/ oder Personen erfolgen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht sicher dazu in der Lage Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
Das Lüftungsgerät entspricht den technischen Sicherheitsanforderungen und Normen elektrischer Geräte für den Hausgebrauch. Es ist konform mit geltenden Richtlinien der Europäischen Union: • 2014/30/EC: Elektromagnetische Verträglichkeit • 2009/125/EC: Öko-Design • 2014/35/EC: Niederspannung • 2011/65/EC: RoHS Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

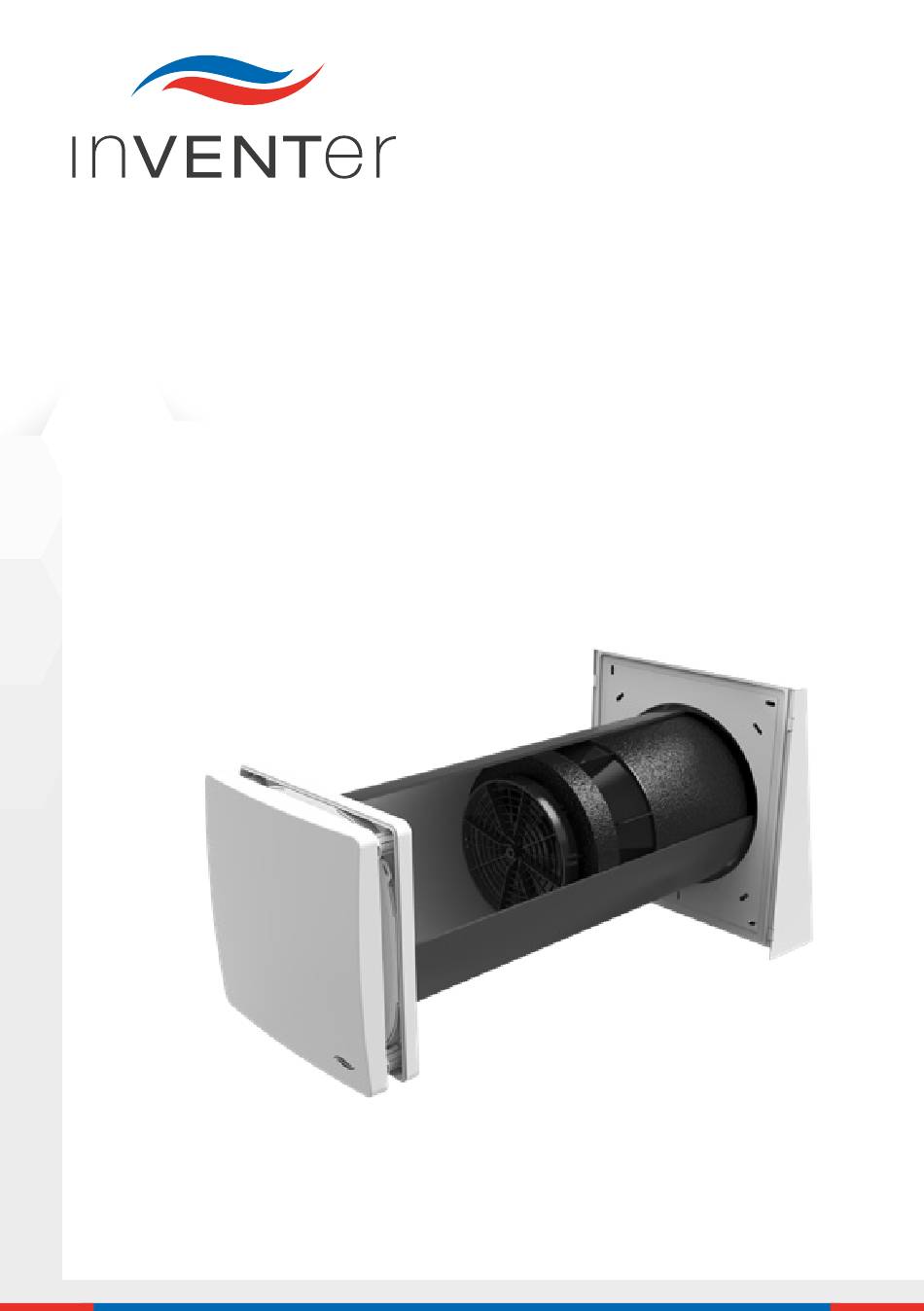

SYSTEMÜBERSICHT Systemübersicht Das Lüftungssystem iV14-MaxAir ist für die Belüftung von gewerblichen Räumen, wohnähn- lichen Räumen (Büroräume, Restaurants, u. ä.) und Wohnräumen konzipiert. Es ist für den Einbau in Neubauten sowie zum nachträglichen Einbau in Altbauten geeignet. Der Einbau erfolgt generell in die Außenwand.
SYSTEMÜBERSICHT Funktion Das Lüftungssystem iV14-MaxAir wird eingesetzt, um die Belüftung von Wohnräumen und wohn- raumähnlichen Gewerberäumen sicherzustellen. Ein integrierter Wärmespeicher aus Keramik sorgt dabei für eine optimale Wärmerückgewinnung. Das Lüftungssystem arbeitet nach dem Prinzip der Wärme- rückgewinnung durch Richtungswechsel des Ventilators. Der integrierte Wärmespeicher lädt sich mit der Wärmeenergie...
Bedienelemente Regler sMove Der Regler sMove ist ein elektronisches Bediengerät zur Ansteuerung von bis zu vier Lüftungsgeräten iV14-MaxAir. Er zeichnet sich durch sein zeitloses und flaches Design, eine einfache Montage, sowie ein einfa- ches Bedienkonzept mittels Berührung aus. Er ist in Flat- und in Standard-Ausführung erhältlich: Die Standard-Ausführung verfügt, im Gegensatz zur Flat-Ausführung,...
2 zu angrenzenden Bauteilen an der Außenwand (Dämmstärke/Rollladen beachten): Wetterschutzhaube Flex: 450 mm ab Bohrungsmitte/Mittelachse 3 zu angrenzenden Bauteilen an der Innenwand: 250 mm ab Bohrungsmitte/Mittelachse 4 zu frontal angrenzenden Bauteilen: 300 mm für Reinigungsarbeiten Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
Montage und der Anschluss des Lüftungssystems muss durch qualifiziertes Personal erfolgen. Lieferumfang prüfen Überprüfen Sie die Lieferung bei Erhalt, anhand des Lieferscheines, auf Vollständigkeit und Transportschäden. Reklamieren Sie fehlende Positionen unverzüglich. Abbildung 6: Standardkomponenten Lüftungsgerät iV14-MaxAir 1 Außenabschluss 3 c: Reversier-Ventilator Xenion EFP 1 a: Wetterschutzhaube Flex 3 d: Leitwerk Slim (16 mm) 1 b: Befestigungselemente Außenwand...
• Wandöffnung mit einem Gefälle von 1 – 2° zur Außenwand erstellen. ► Bohren Sie eine Wandöffnung, Ø 225 mm mit einem Gefälle von 1 – 2° zur Außenwand. 1 – 2° Die Wandöffnung für das Lüftungsgerät ist erstellt. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
Hintereinander: Kabel Typ LiYY, 3-adrig, Länge siehe Regler paarweise betrieben paarweise betrieben Schaltnetzteil Steuereinheit Lüftungsgeräte Kabel Typ LiYY, 3-adrig, max 33 m Sternförmig: paarweise betrieben Lüftungs- geräte Verbindungs- paarweise Schaltnetzteil Steuereinheit betrieben klemmen Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
Seite 21
► Verlegen Sie den Ventilator-BUS, 3-adrig (Litze) von der Steuereinheit zur Wandöffnung des Lüftungsgerätes. ► Verputzen Sie den Putz-/Mauerschlitz. Achten Sie darauf, dass das Kabelende ca. 500 mm in den Innenraum hineinragt. Der Ventilator-BUS ist verlegt. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
Beachten Sie die Stärke des Innenputzes. Achten Sie darauf, dass sich die Aussparung für den Ventilator-BUS innenwandseitig und in der Nähe des Putz-/Mauerschlitzes befindet. ► Führen Sie den Ventilator-BUS durch die Ausspa- rung in die Wandeinbauhülse. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
Seite 23
2K-Montageschaum aus. 24 h ► Schneiden Sie den 2K-Montageschaum und überstehende Montagekeile bündig zur Außen- und Innenwand ab. Achten Sie darauf, dass Sie den Ventilator-BUS nicht beschädigen. Die Wandeinbauhülse ist montiert. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
Bereich der Wandein- bauhülse. Achten Sie darauf, dass die Aussparung im um- laufenden Anschlagband im unteren Bereich der Wandeinbauhülse platziert ist. ► Brechen Sie den vorgestanzten Ring aus der Grundplatte heraus. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
Seite 25
TIPP: Nutzen Sie beim Anbringen der Grundplatte der Wetterschutzhaube Flex an Außenwände mit Dämmung oder bei Einsatz des Wandeinbaublocks/ Wandeinbausystem Simplex Dämmstoffdübel zur Befestigung. Diese sind nicht im Lieferumfang enthalten, sie sind optional erhältlich. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
Seite 26
Achten Sie darauf, dass die Führungen an der Abdeckung hinter der Grundplatte einhaken. ► Versiegeln Sie die Fuge zwischen der Abdeckung und der Außenwand an den Seiten und oben mit dauerelastischer Außen-Dichtungsmasse. Die Wetterschutzhaube Flex ist montiert. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
► Setzen Sie inVENTron vom Innenraum aus so in Slim die Wandeinbauhülse ein, dass Sie die Steck- verbindung erreichen können. Achten Sie darauf, dass das schmale Leitwerk Slim [16 mm] zum Innenraum gerichtet ist. Der Einschub Wärmespeicher ist eingesetzt. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
► Stellen Sie am angeschlossenen Regler die Betriebsart Durchlüftung (DL) ein. (siehe Montage- und Bedienungsanleitung Regler) ► Stellen Sie sicher, dass sich alle Reversier- Ventilatoren in die gleiche Richtung drehen. Die Funktionsprüfung ist durchgeführt. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
Innenblende montieren Wasserwaage, Stift, Innensechskant-Schlüssel, Dübel, Zange Voraussetzung: Der Einschub Wärmespeicher ist montiert. Die Start-Richtung des Reversier-Ventilators ist eingestellt. Lüftungssystem iV14-MaxAir: ► Brechen Sie die vier Laschen an der Grund- platte Innenblende mit einer Zange an den Sollbruchstellen heraus. Lüftungsgerät iV14-MaxAir •...
Seite 31
Achten Sie darauf, die Rastnasen an den Abstandshaltern nach innen zu drücken. ► Schieben Sie die Abdeckung Innenblende auf die Abstandshalter. Alle Abstandshalter rasten fühlbar ein. Die Innenblende Flair V-233x233 ist montiert. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
► Schieben Sie die Abdeckung der Innenblende auf den unteren (oberen) Abstandshaltern in Richtung Grundplatte. Die Abdeckung der Innenblende ist nach unten (oben) gekippt. Der Luftvolumenstrom wird nach oben (unten) gelenkt. Der Schalldruckpegel reduziert sich. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
Personen durchführen lassen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten, ihrer Unerfahrenheit oder ihrer Unkenntnis nicht sicher dazu in der Lage sind. Das Lüftungssystem iV14-MaxAir ist nahezu wartungsfrei. Die anfallenden Reinigungs- und Pflegearbeiten können nach kurzer Einweisung vom Benutzer selbst durchgeführt werden.
Abstandshaltern der Innenblende nach innen. ► Ziehen Sie die Abdeckung Innenblende nach vorn. Achten Sie darauf, dass alle Abstandshalter ausrasten. CLICK ► Nehmen Sie die Abdeckung Innenblende nach vorn ab. Sie haben die Abdeckung der Innenblende entfernt. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
Die Lasche am Filterring ist zum Innenraum gerichtet. ► Setzen Sie die Abdeckung wieder auf die vier Abstandshalter. Achten Sie darauf, dass sich das inVENTer-Logo unten rechts befindet. ► Drücken Sie die Rastnasen an den Abstands- haltern nach innen. ► Schieben Sie die Abdeckung auf die Abstands- halter.
Wandeinbauhülse stehend lagern. ► Schritt 1: Ziehen Sie den Einschub inVENTron am Knauf aus der Wandeinbauhülse heraus. ► Schritt 2: Ziehen Sie den Wärmespeicher am Griff aus der Wandeinbauhülse heraus. Sie haben den Wärmespeicher ausgebaut. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
Schritt 2: Heben Sie das Leitwerk nach oben ab. ► Drehen Sie den Ventilator so, dass das verblei- bende Leitwerk nach oben gerichtet ist. ► Entfernen Sie das Leitwerk wie zuvor beschrieben. Die Leitwerke sind vom Ventilator getrennt. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
Seite 38
Kabel erreichen können. Achten Sie darauf, dass das schmale Leitwerk Slim zum Innenraum gerichtet ist. ► Fügen Sie die Steckverbindung wieder zusammen. ► Schieben Sie inVENTron bis zum Wärmespeicher. Sie haben den Einschub Wärmespeicher gereinigt. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
Die Lasche am Filterring ist zum Innenraum gerichtet. ► Setzen Sie die Abdeckung wieder auf die vier Abstandshalter. Achten Sie darauf, dass sich das inVENTer-Logo unten rechts befindet. ► Drücken Sie die Rastnasen an den Abstands- CLICK haltern nach innen.
Filterklasse Standardfilter (DIN EN 779:2012) Empfindlichkeit des Luftvolumenstroms bei ± 20 Pa (DIN EN 13141-8) Elektrischer Schutzbereich (nach VDE 0100) Außerhalb Schutzbereiche 0 – 2 Automatisch durch Reversier-Betrieb Frostschutz (bis -20 °C) Gewicht Max. 7000 Konformität Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
TECHNISCHE DATEN Energielabel iV14-MaxAir nach ErP-Richtlinie, Verordnung 1254/2014 Auf dem Energielabel finden Sie die folgenden Angaben des Produktdatenblattes: • Energieeffizienzklasse (SEC-Klasse) • Schallleistungspegel L • Maximaler Luftvolumenstrom (Zuluft) Bedarfsgesteuert Manuell gesteuert iV14-MaxAir MZ-Home sMove ohne Sensorik sMove mit Sensorik 90 m dB (A) ENERGIA ·...
Ventilator Xenion EFP zum Wärmespeicher gerichtet ist. Installationsfehler. Sitz des Steckers am Regler kontrollie- Zuluft kalt ren. Der Stecker muss fest im Steckergehäuse sitzen. Regler arbeitet in der Betriebsart Wärmerückgewinnung am Betriebsart Durchlüftung. Regler einschalten. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
Beachten Sie den bestimmungsgemäßen Gebrauch, um den Gewährleistungsanspruch auf- rechtzuerhalten. Herstellergarantie Die inVENTer GmbH gibt 5 Jahre Garantie auf alle Elektronikbauteile und die Wandeinbau- hülse, sowie 30 Jahre Garantie auf die Keramik des Wärmespeichers. Diese deckt einen vorzeitigen Produktverschleiß ab.
