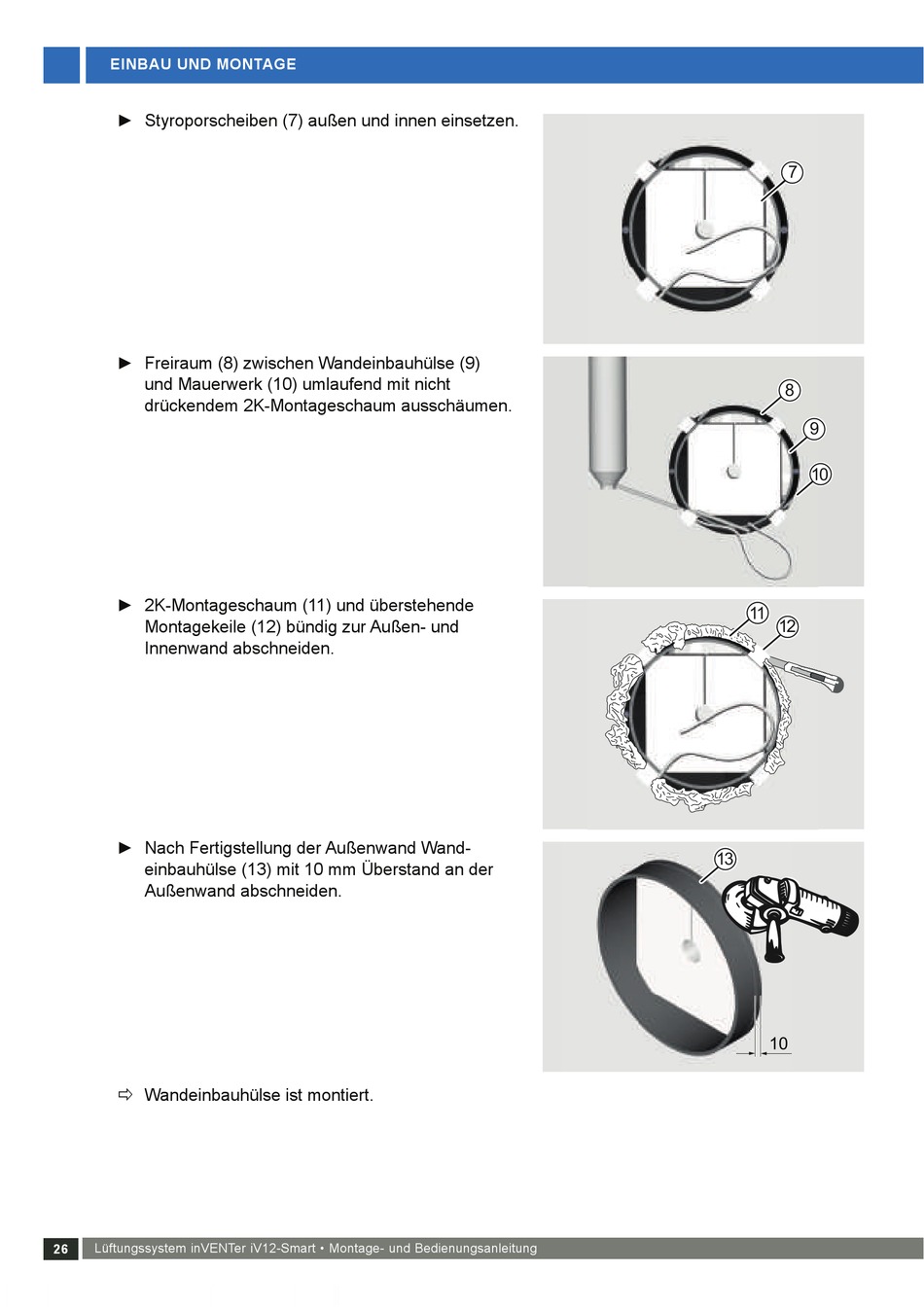

EINBAU UND MONTAGE
• Styroporscheiben (7) außen und innen einsetzen.
• Freiraum (8) zwischen Wandeinbauhülse (9)
und Mauerwerk (10) umlaufend mit nicht
drückendem 2K-Montageschaum ausschäumen.
• 2K-Montageschaum (11) und überstehende
Montagekeile (12) bündig zur Außen- und
Innenwand abschneiden.
• Nach Fertigstellung der Außenwand Wand-
einbauhülse (13) mit 10 mm Überstand an der
Außenwand abschneiden.
ð
Wandeinbauhülse ist montiert.
26
Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
7
8
9
0 1
1 1
2 1
3 1
3 1
10
