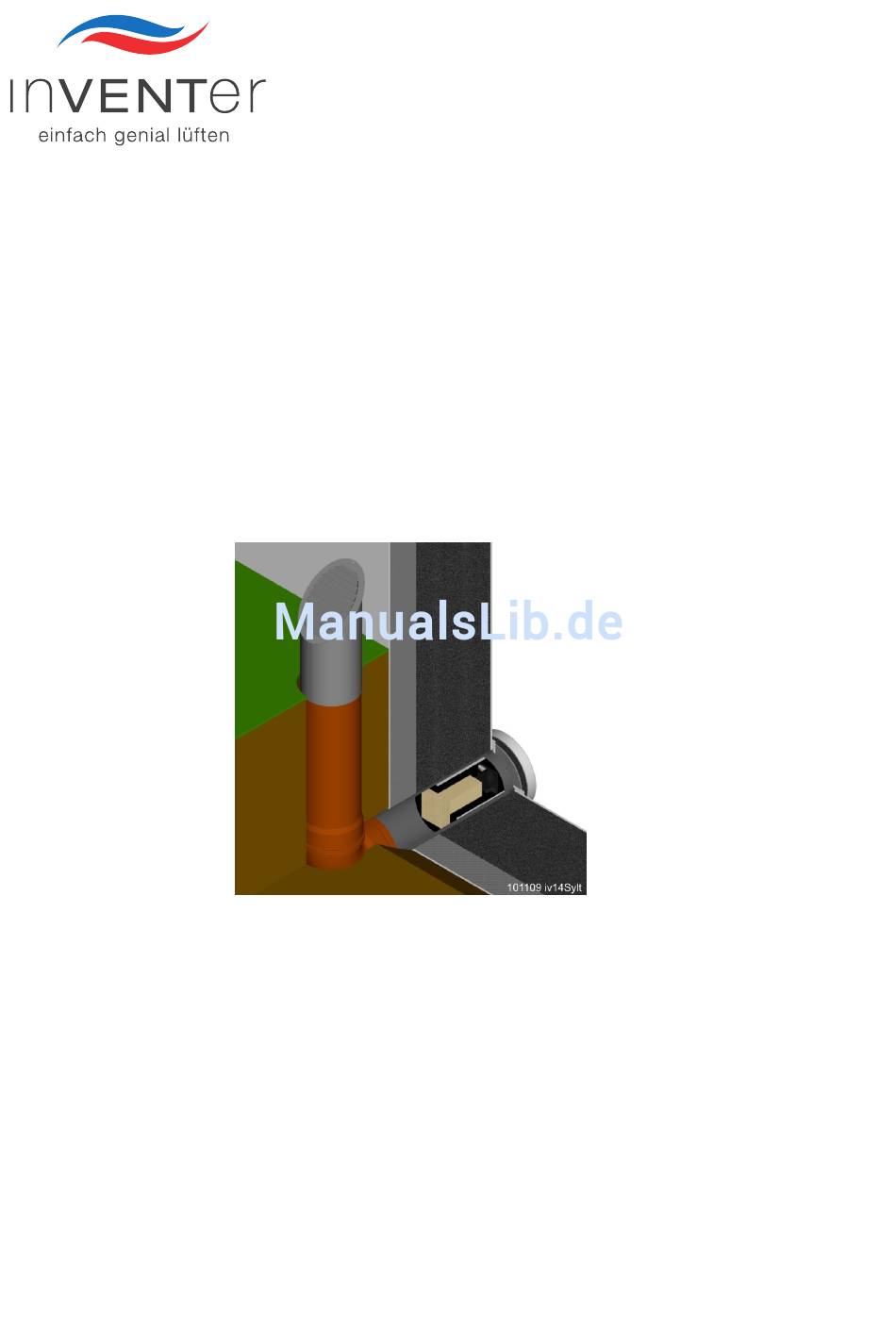

- Seite 1 Lüftungsgerät iV14R-Sylt Montageanleitung Hersteller ® inVENTer GmbH Ortsstraße 4a, D-07751 Löberschütz Tel.: +49 (0) 36427 211-0, Fax: +49 (0) 36427 211-113 www.inventer.de, info@inventer.de Stand: 01/2012...
-
Seite 2: Inhaltsverzeichnis
Montage Wandeinbauhülse ....................6 2.1 Technische Daten, Lieferumfang und Zubehör ...............6 2.2 Festlegen des Einbauortes und Montage der Wandeinbauhülse ...........7 Komplettierung des iV14R-Sylt vom Innenraum ..............11 3.1 Einschub Wärmespeicher montieren ..................11 3.2 Elektrischer Anschluss ......................12 3.3 Innenblende montieren ......................13 Service und Wartung ......................15... -
Seite 3: Benutzer- Und Sicherheitshinweise, Systemübersicht
40-mal mehr (Heiz-)Energie eingespart als verbraucht. Die inVENTER-Lüftungssysteme unterliegen der gesetzlichen Gewährleistungspflicht von 2 Jahren. Zusätzlich gewährt die inVENTer-GmbH eine Herstellergarantie von 5 Jahren auf verbaute Elektronikbauteile und die Wandeinbauhülse, sowie 30 Jahre auf die Keramik des Wärmespeichers. Die zusätzliche Herstellergarantie deckt einen vorzeitigen Produktverschleiß... - Seite 4 Informieren Sie die entsprechenden Baugewerke und den zuständigen Bauleiter. Der inVENTer-Lüfter eignet sich nicht zur Bauaustrocknung während der Bauphase und zur Belüftung während Arbeiten mit hohem Staubanfall (z. B. Schleifen von Gipskarton). Für Schäden, die durch einen nicht sachgemäßen Einbau sowie der Nichteinhaltung des bestimmungsgemäßen Gebrauchs entstehen, kann der Hersteller nicht haftbar gemacht...
- Seite 5 Netzsicherung im Hausverteiler angeschlossen werden. Querlüftung: Das dezentrale Lüftungssystem basiert auf einer freien Luftbewegung zwischen den einzelnen inVENTer-Lüfterpaaren. Daher dürfen innenliegende Türen nicht luftdicht verschlossen sein. Es sind Überströmmaßnahmen vorzusehen: Luftspalt von ca. 10 mm unterhalb der Tür, Herausdrehen der Türangeln um 5 mm, Einsatz eines Lüftungsgitters oder andere.
-
Seite 6: Montage Wandeinbauhülse
- Beipackbeutel (Schaumband, Dübel + Schrauben + Dichtband für Wetterschutzhaube, Anschlagband) - 1x Steigrohr R-D200x500 inkl. Bogen 87° mit Wasserablaufstutzen (Art.-Nr. 1506-0005) - 1x Wetterschutzhaube iV14R-Sylt blank (DN200) (Art.-Nr. 1508-0008) Zubehör (optional) - Rundkabel LiYY-O 3x0,75 (33m) (Art.-Nr. 1004-0020) - Schallschutzeinlage R-D200/V-177x177 (Art.-Nr. 1004-0170) - Schallprotektor R-D200 (Art.-Nr. -
Seite 7: Festlegen Des Einbauortes Und Montage Der Wandeinbauhülse
Hinweise Bitte beachten Sie die gesonderte Montageanleitung des Reglers und den Strom- laufplan! Verwenden Sie nach Möglichkeit die inVENTer-Kabel (optionales Zubehör). Achtung! Beim Einbau der Wandeinbauhülse sind generell Verformungen durch äußeren Druck zu verhindern, damit der Wärmespeicher später leicht ein- und ausgebaut werden kann! Anderenfalls entfällt die Gewährleistung. - Seite 8 Einschieben des Wärmespeichers oder anderer geeigneter Materialien. Verfüllen Sie die Hohlräume mit nichtdrückendem Montageschaum oder ähnlichem. Prüfen Sie nun nochmals die korrekte Lage der Wandeinbauhülse und korrigieren Sie diese gegebenenfalls vor der Verfestigung. Innen www.inventer.de MBA_iV14R_Sylt_170711_DE.docx Lüftungsgerät iV14R-Sylt • Montageanleitung...
- Seite 9 Bitte beachten Sie die Rückstauebenen und befragen Sie hierzu unbedingt Ihren Bauplaner! Ebenso ist für die spätere Drainage unterhalb des Rohrbogens Vorsorge zu treffen. Eventuell sind spezielle Pumpenanlagen zur Rückführung des Wassers über die Rückstauebene hinaus erforderlich. www.inventer.de MBA_iV14R_Sylt_170711_DE.docx Lüftungsgerät iV14R-Sylt • Montageanleitung...
- Seite 10 Gebieten empfiehlt sich vor der Montage der Außenhaube eine biozide Voreinstellung / wasserabweisende Vorbehandlung der Putzober- fläche um die Haube. Bitte befragen Sie dazu Ihren Planer! Die Montage der Außenhaube darf erst erfolgen wenn der Außenputz fertig gestellt und vollständig ausgehärtet ist. Lüftungsgerät iV14R-Sylt • Montageanleitung...
-
Seite 11: Komplettierung Des Iv14R-Sylt Vom Innenraum
3. Komplettierung des iV14R-Sylt von innen Komplettierung des iV14R-Sylt von innen 3. Komplettierung des iV14R-Sylt von innen Einschub Wärmespeicher montieren Der Einschub Wärmespeicher ist eine Komponente des inVENTer-Lüftungsgerätes. Er besteht aus einem Keramikblock, der mit geschlossen-porigem Kunststoff ummantelt ist und dem Reversier-Ventilator. Achtung! Der Einschub Wärmespeicher darf außerhalb der Wandeinbauhülse nicht... -
Seite 12: Elektrischer Anschluss
3. Komplettierung des iV14R-Sylt von innen Elektrischer Anschluss Diese Beschreibung bezieht sich auf Verwendung des inVENTer-Rundkabels. Andere Kabel (Litzen!) sind sinngemäß anzuschließen. Schließen Sie die Litzen des Kabels an den 3-poligen Stecker an (dieser befindet sich im grünen Stecker-BUS). -
Seite 13: Innenblende Montieren
Komplettierung des iV14R-Sylt von innen 3. Komplettierung des iV14R-Sylt von innen Montage der Innenblende Die Innenblende dient der Abdeckung des Lüftungsgerätes zum Innenraum. Sie darf daher nicht in Außenbereichen eingesetzt werden. Die Innenblende ist verschließbar. Es sind drei verschiedene Innenblenden als Innenabschluss erhältlich: •... - Seite 14 Der Staubfilter wird auf die Fixier-Nasen der jeweiligen Grundplatte leicht aufgedrückt. Es sollen dabei alle Fixier-Nasen erfasst werden. Bei der Montage der Innenblende Classic befindet sich die Aufschrift „inVENTer“ unten. Die Abdeckung wird oben mit den Führungen in die Rasthaken der Abstandshalter gesetzt.
-
Seite 15: Service Und Wartung
Pollenfilter, Feinfilter und Aktivkohlefilter sind Einwegfilter. Sie können nicht gereinigt werden und müssen, wenn sie verschmutzt sind oder einen Defekt aufweisen, ersetzt werden. Verunreinigte oder defekte Filter können Sie über den Hausmüll entsorgen. Filter können Sie (unter Angabe der Artikelnummer) bei Ihrem inVENTer-Werksvertreter oder unter www.inventer.de nachbestellen. -
Seite 16: Störungen Beheben
Wandeinbauhülse schieben, bis dieser am geschoben Anschlagband anliegt. Zusätzliche Außengeräusche (Straßenlärm) können durch Schalldämmung Einsatz einer Schallschutzeinlage, eines erforderlich Schallprotektors SPR oder eines Schalldämmeinsatzes SDE für die Innenblende (nur Classic und Flair) reduziert werden www.inventer.de MBA_iV14R_Sylt_170711_DE.docx Lüftungsgerät iV14R-Sylt • Montageanleitung... - Seite 17 Produktdatenblatt inVENTer GmbH (gem. VO 1254/2014 EU vom 11.Juli 2014) Werte / Data Pkt. Beschreibung / Discription Lieferant / Supplier´s name inVENTer GmbH Modellkennung / Supplier's model identifier iV14R-Sylt -81,189 kalt/cold SEC-Klasse / Spezifischer Energieverbrauch (SEV), durchschnittlich/ -40,862 SEC class / Specific energy consumption [kWh/m²a]...
- Seite 18 Produktdatenblatt inVENTer GmbH (gem. VO 1254/2014 EU vom 11.Juli 2014) Werte / Data Pkt. Beschreibung / Discription Lieferant / Supplier´s name inVENTer GmbH Modellkennung / Supplier's model identifier iV14R-Sylt -72,202 kalt/cold SEC-Klasse / Spezifischer Energieverbrauch (SEV), durchschnittlich/ -35,393 SEC class / Specific energy consumption [kWh/m²a]...
- Seite 19 GmbH iV14R-Sylt 50 m dB (A) ENERGIA · енергия · ενεργεια · ENERGIJA · ENERGY · ENERGIE · energi 2016 1254/2014...
- Seite 20 GmbH Ortsstraße 4a D-07751 Löberschütz Telefon: +49 (0) 36427 211 – 0 Telefax: +49 (0) 36427 211 – 113 info@inventer.de www.inventer.de Stand 07/2017 Technische Änderungen vorbehalten! Copyright: inVENTer GmbH, Vervielfältigung nur mit Genehmigung...
