5.6

Wetterschutzhaube montieren

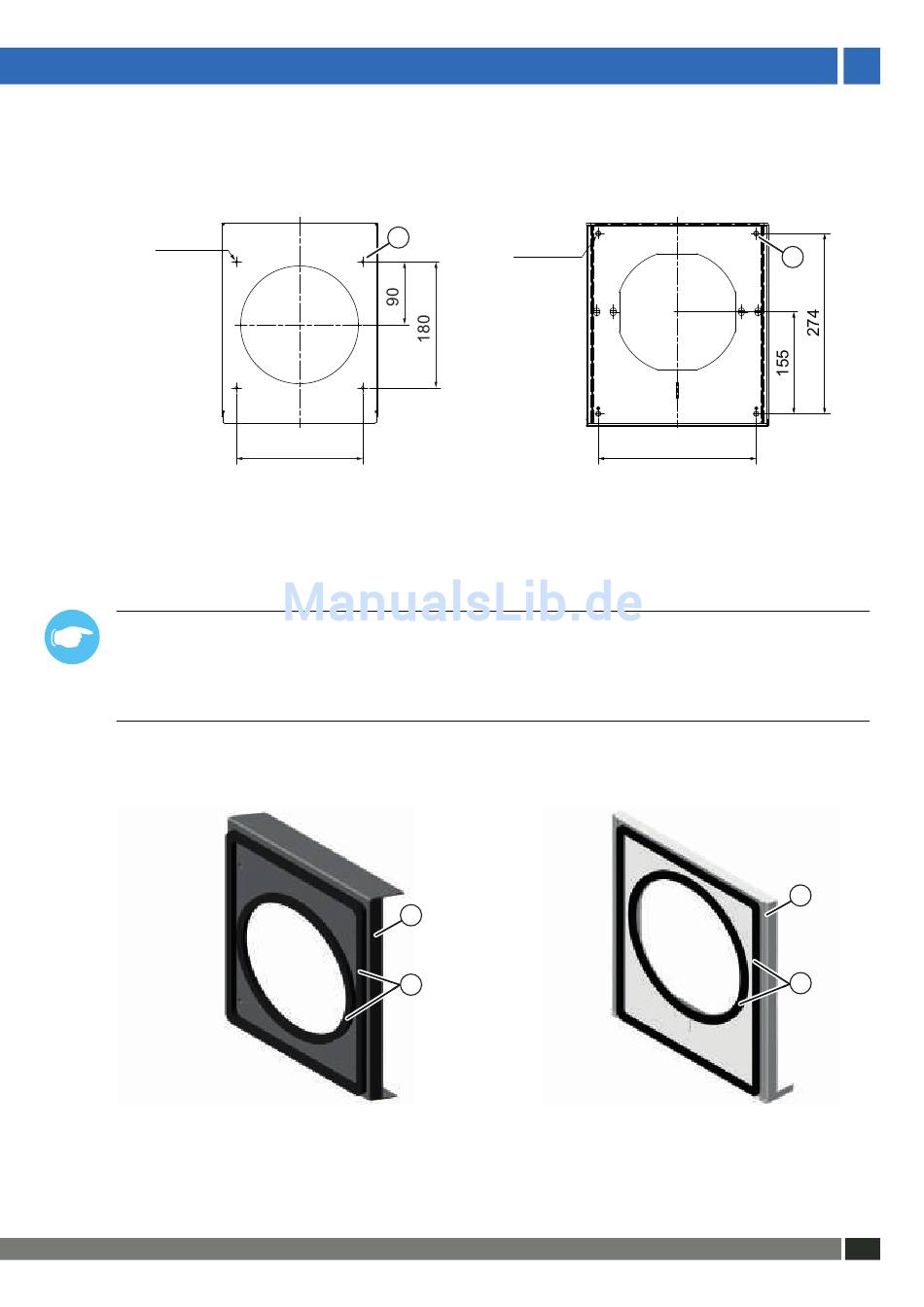

Bohrbild Grundplatten
4 x 5
Ø
Grundplatte WSH-Smart
Abbildung 23: Bohrbild Grundplatten Wetterschutzhauben
1 Bohrung Ø 8 mm, min. 50 mm tief
HINWEIS
Außenwand ohne Dämmung: Grundplatte mit vier Dübel Ø 8 mm x L 40 mm befestigen.
Außenwand mit Dämmung:
Dichtungsband Grundplatten
Grundplatte WSH-Smart
Abbildung 24: Dichtungsband Grundplatten Wetterschutzhauben
1 Grundplatte Wetterschutzhaube
1
180
Grundplatte mit vier Dämmstoffdübeln befestigen (Dämmstoffdübel
nicht im Lieferumfang enthalten. Optional erhältlich).
1
2
Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
E I NBAU UND MO NTAG E
4 x 5
Ø
Grundplatte WSH-09
Grundplatte WSH-09
2 Dichtungsband Grundplatte
1
240
1
2
