Lüftungssystem
inVENTer iV14V-Corner
Montage- und Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für inVENTer iV14V-Corner

Inhaltszusammenfassung für inVENTer iV14V-Corner

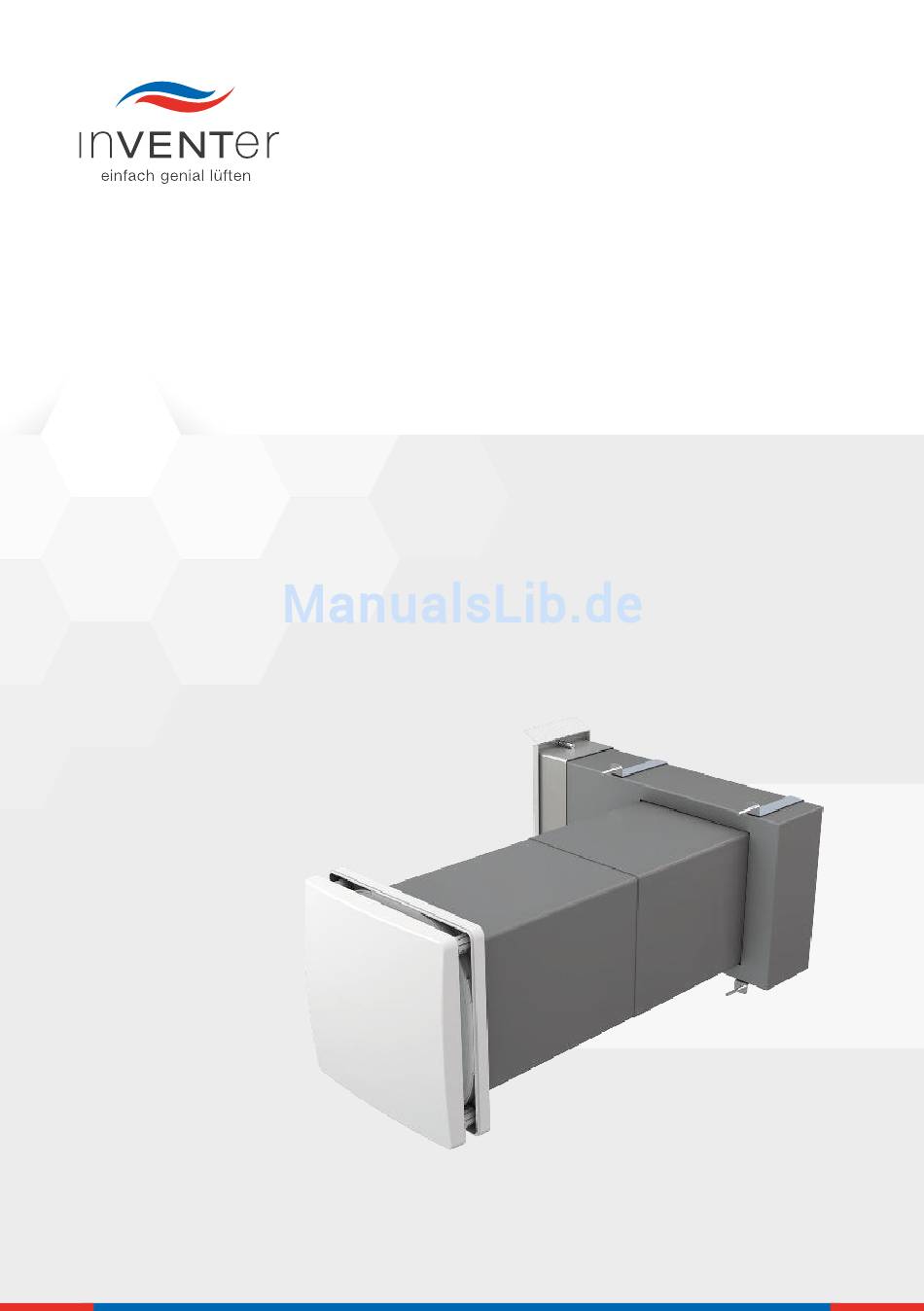

  • Seite 1 Lüftungssystem inVENTer iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 2 , MZ-One ® und Clust-Air ® sind geschützte Handelsmarken der inVENTer GmbH. Die übrigen Bezeichnungen in dieser Dokumentation können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Die vorliegende Dokumentation ist die Original-Montage- und Bedienungsanleitung. Sie ist nach Abschluss der Montage an den Nutzer (Mieter, Eigentümer, Hausverwaltung usw.)

  • Seite 3: Inhaltsverzeichnis

    Technische Daten ........................58 Lieferumfang ..........................61 Zubehör und Ersatzteile ......................63 10 Wartung und Instandhaltung ....................65 Fehlerbehebung und Entsorgung ..................67 12 Gewährleistung und Service ....................69 Impressum ..........................71 • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 4: Benutzer- Und Sicherheitshinweise

    Lesen Sie alle in diesem Kapitel aufgeführten Hinweise zur Montage, Bedienung und Wartung ® des Lüftungssystems inVENTer iV14V-Corner. Beachten Sie darüber hinaus die Sicherheits- hinweise, die den beschriebenen Handlungsanweisungen vorangestellt sind. Lesen Sie sich vor der Durchführung von Arbeiten am Gerät/System die Sicherheitshinweise sorgfältig durch.

  • Seite 5: Bestimmungsgemäßer Gebrauch

    Lüftungssystem arbeitet mit Schutzkleinspannung. Das Lüftungsgerät inVENTer ® iV14V-Corner darf deshalb nicht direkt mit dem 230 V-Stromnetz verbunden werden, sondern muss immer über einen Regler angeschlossen werden. Qualiiziertes Personal Das Gerät/System darf nur in Verbindung mit dieser Dokumentation und der Dokumentation für die Regler eingerichtet und betrieben werden.

  • Seite 6: Systemübersicht

    SYSTEMÜBERSICHT Systemübersicht Das Lüftungssystem iV14V-Corner ist eine Lösung speziell für Räume, bei denen aufgrund baulicher Gegebenheiten keine Wetterschutzhaube an der Außenwand angebracht werden kann oder darf (z. B. Denkmalschutzvorgaben). Das Lüftungssystem inVENTer ® iV14V-Corner ist für die Belüftung von Wohn- und Schlafräumen in Ein- und Mehrfamilienhäusern, Hotels und Pensionen, Räumen öffentlicher Einrichtungen...

  • Seite 7: Aufbau

    SYSTEMÜBERSICHT Aufbau Mit Innenblende V-220x200 Abbildung 1: Übersicht Lüftungsgerät iV14V-Corner 1 Innenputz 6 Wärmespeicher 2 Grundplatte Innenblende 7 Wandeinbauhülse 3 Abdeckung Innenblende 8 Flachkanal Corner 4 Staubilter 9 Laibungsgitter 5 Reversier-Ventilator Wandeinbauhülse Abbildung 2: Wandeinbauhülse Lüftungsgerät iV14V-Corner 1 Befestigungselement 2 Aussparung Kabel/Regler •...
  • Seite 8 Innenblende R-D290 Abbildung 4: Innenblenden V-284x284 und R-D290 1 Abdeckung Innenblende 3 Grundplatte Innenblende 4 Staubilter 2 Abstandshalter Pollenilter optional erhältlich für alle Innenblenden, Feinilter optional erhältlich für Innenblenden R-D290, V-284x284 und V-233x233. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 9 Pollenilter optional erhältlich für alle Innenblenden, Feinilter optional erhältlich für Innenblenden R-D290, V-284x284 und V-233x233 Flachkanal Abbildung 6: Flachkanal Corner 1 Wandhalter 5 Schiebehülse 2 Hartschaum-Einlage 6 Schalldämm-Einlage 3 Öffnung Wandeinbauhülse 7 Befestigungselement 4 Flachkanal • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 10 SYSTEMÜBERSICHT Laibungsgitter Abbildung 7: Laibungsgitter 1 Lamellen 2 Abtropfkante 3 Durchgangs-Bohrung • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 11: Funktion

    SYSTEMÜBERSICHT Funktion Die Funktionsweise des iV14V-Corner gleicht der des Lüftnugssystems inVENTer iV14V und basiert auf dessen Erfahrungswerten. Das Lüftungssystem iV14V-Corner arbeitet nach dem Prinzip der Wärmerückgewinnung durch Richtungswechsel des Ventilators. Der integrierte Wärmespeicher lädt sich mit der Wärmeener- gie der Raumluft auf, wenn sie nach außen ausströmt (Abluft). Wenn der Reversier-Ventilator die Richtung wechselt, gibt er die gespeicherte Wärmeenergie an die zugeführte Außenluft...

  • Seite 12: Bedienelemente

    4 Lüftungsschlitze Der Drehregler ZR8 ist ein elektronisches Bediengerät zur Ansteuerung von bis zu zwei Lüftungsgeräten inVENTer ® iV14V-Corner. Er zeichnet sich durch eine unkomplizierte Montage und ein einfaches Bedienkonzept aus. ® Er ermöglicht die Steuerung des Lüftungssystems inVENTer iV14V-Corner in drei Betriebsarten: •...
  • Seite 13 4 Lüftungsschlitze Der Drehregler ZR10-D ist ein elektronisches Bediengerät zur Ansteuerung von bis zu vier Lüftungsgeräten inVENTer ® iV14V-Corner. Er entspricht in Bedienung und Funktion dem Drehregler ZR8. ® Er ermöglicht die Steuerung des Lüftungssystems inVENTer iV14V-Corner in drei Betriebsarten: •...
  • Seite 14 Er besteht aus einer Bedieneinheit und bis zu vier Clust-Air -Modulen, an welche jeweils bis zu vier Lüftungsgeräte inVENTer ® iV14 angeschlossen werden können. Damit ermöglicht er eine individuelle Lüftung für bis zu vier verschiedene Bereiche (Zonen) innerhalb einer Wohneinheit.

  • Seite 15: Montagevorbereitung

    V-177x177x650 Flachkanal 90x220x400 (179x179) – Corner Flachkanal 90x220x500 (179x179) – Corner Laibungsgitter 281,5 – Innenblende V-284x284 – Innenblende V-220x200 – Innenblende R-D290 – – Innenblende Flair V-233x233 – Mauerwerk mit Innenputz geöffnet • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 16: Maßzeichnungen

    Flachkanal Corner 400 verwenden, wenn (y + z) min. 265 mm / max. 285 beträgt. Flachkanal Corner 500 verwenden, wenn (y + z) min 365 mm / max. 385 mm beträgt. Dämmstärke auf dem Flachkanal muss mindestens 10 mm betragen. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 17 Mindestabstand zu angrenzenden Bauteilen an der Außenwand.(Dämmstärke und evtl. Rollläden beachten) Siehe Abb. 11 für Einbaubedingungen Wandeinbauhülse A - A 4 x M4 Abbildung 13: Maßzeichnung Wandeinbauhülse V-177x177x450 1 Wandeinbauhülse 2 Befestigungselement 3 Aussparung Kabel Regler • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 18 Abbildung 14: Maßzeichnung Flachkanal Corner 1 Befestigungselement 4 Hartschaum-Einlage 2 Öffnung Wandeinbauhülse 5 Wandhalter 3 Schalldämm-Einlage Laibungsgitter Ø 28,1 Abbildung 15: Maßzeichnung Laibungsgitter 1 Abtropfkante oben 2 Lamellen 3 Abtropfkante unten 4 Durchgangs-Bohrung, Ø 5 mm • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 19 A - A Abbildung 16: Maßzeichnung Innenblende R-D290 1 Abstandshalter 4 Dämmmatte 2 Grundplatte Innenblende 5 Einbaukennzeichnung 3 Abdeckung Innenblende (Schriftzug inVENTer) A - A Abbildung 17: Maßzeichnung Innenblende V-284x284 1 Abstandshalter 3 Abdeckung Innenblende 2 Grundplatte Innenblende 4 Dämmmatte •...
  • Seite 20 2 Grundplatte Innenblende 4 Halteplatte IB-V-220x200 A - A □ Abbildung 19: Maßzeichnung Innenblende Flair V-233x233 1 Abstandshalter 4 Halteplatte IB-V-233x233 2 Grundplatte Innenblende 5 Abdeckung Innenblende 3 Schalldämmeinsatz (optional) 6 Befestigungsbohrung für iV14V-Corner • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 21: Elektrischer Anschluss

    Anordnung der Lüftungssysteme in Bus-Struktur möglich. Wir empfehlen die Verwendung eines LiYY3x0,75 Rundkabels. Klemmenbelegung Stecker Regler Abbildung 20: Steckerbelegung 1 Rundleitung weiß 2 Rundleitung grün 3 Rundleitung braun (Lü1) (Ub+) (Lü2) • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 22: Anschluss Zuluft-Betrieb/Abluft-Betrieb

    Die Leuchtdiode leuchtet nicht. (siehe Abb. 21: Start-Einstellungen: Start-Richtung Abluft) Im Zuluft-Betrieb ist der grüne Stecker gedreht. Die Klemmschrauben sind nach unten gerichtet und nicht sichtbar. Die Leuchtdiode leuchtet. (siehe Abb. 21: Start-Einstellungen: Start-Richtung Zuluft) • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 23: Einbau Und Montage

    EINBAU UND MoNTAGE Einbau und Montage TIPP Für den inVENTer ® iV14V-Corner stehen neben dem Komplett-Set auch ein Vorbereitungs-Set und ein Fertigstellungs-Set zur Verfügung. Vorbereitungs-Set Abbildung 22: Vorbereitungs-Set iV14V-Corner 1 Wandeinbauhülse 4 Montage-/Bedienungsanleitung 2 Styropor-Scheiben 5 Flachkanal mit Laibungsgitter 3 Montagekeile...

  • Seite 24: Hinweise Zum Ral-Gerechten Einbau

    Montage von Fenstern und Türen, deren Einbau nach RAL zu erfolgen hat und normativ ® geregelt ist. Wenden Sie diese Vorgehensweise auch bei den inVENTer -Lüftungsgeräten an. Neben den tragenden und dämmenden Eigenschaften der Wände gibt es ebenfalls festgelegte, deinierte Sperrebenen.

  • Seite 25: Wandöffnung/Putzschlitz Erstellen

    Sie frontal einen Mindestabstand von 300 mm ein, da sonst Wartungsarbeiten nicht mehr durchgeführt werden können. □ ► Erstellen Sie eine Wandöffnung, 210 mm (1) mit einem Gefälle von 1 – 2° zur Außenwand. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 26: Kabel Regler Verlegen

    Regler zur Wandöffnung des Lüftungs- gerätes. Achten Sie darauf, dass das Kabelende (1) ca. 500 mm in den Innenraum hineinragt. ► Verputzen Sie den Putz-/Mauerschlitz (3). Ö Ö Das Kabel Regler ist verlegt. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 27: Wandeinbauhülse Montieren

    Achten Sie darauf, dass sich die Aus- sparung (7) für das Kabel Regler im Winkel von 45° links unten oder rechts oben beindet. ► Führen Sie das Kabel Regler (8) durch die Aussparung (7) in die Wandeinbauhülse (5). • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 28 Entfernen Sie die Gewindesicherungen an den Befestigungselementen erst nach Beendigung der Wandarbeiten damit die Gewinde nicht verschmutzen. Stabilisieren Sie die Wandeinbauhülse vor dem Ausschäumen durch Einschieben des Wärme- speichers oder ein geeignetes Material, damit sie sich nicht verformt. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 29 Kanten. ► Entfernen Sie die Styropor-Scheibe außen- wandseitig aus der Wandeinbauhülse. Ö Ö Die Wandeinbauhülse ist montiert TIPP Entfernen Sie vor der Montage des Flachkanals die äußere Styropor-Scheibe aus der Wandein- bauhülse. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 30: Flachkanal Corner Montieren

    ► Befestigen Sie das Dichtungsband, 9 mm, (4) umlaufend um die Öffnung Wandeinbau- hülse (5) am Flachkanal. Achten Sie darauf, dass das Dichtungs- band (4) nicht an der Innenkante der Öffnung Wandeinbauhülse übersteht. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 31 Auf dem Flachkanal muss eine Dämmung von mindestens 10 mm angebracht werden, damit das Laibungsgitter nicht über die Fensterlaibung ragt. Zur besseren Montage des Laibungsgitters empfehlen wir eine Dämmstärke von ≥ 20 mm auf dem Flachkanal. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 32: Laibungsgitter Montieren

    Putzoberläche um die Haube durchführen. (Befragen Sie dazu ihren Planer!) HINWEIS Montage an nicht fertiggestellter Außenwand. Beschädigung der Außenwand! ► Laibungsgitter erst montieren, wenn Außenwand fertiggestellt und vollständig ausgehärtet ist. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 33 (6) der Schiebehülse (5). Achten Sie darauf, dass die Lamellen (9) des Laibungsgitters (7) den Luftvolumenstrom vom Fenster weg leiten. ► Biegen Sie die obere Abtropfkante (10) nach unten. Ö Ö Das Laibungsgitter ist montiert. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 34: Einschub Wärmespeicher Montieren Und Ventilator An Den Regler Anschließen

    Ventilator (3) in Richtung Innenraum zeigt. Achten Sie darauf, dass das Kabel Regler in den Innenraum ragt. HINWEIS Falscher elektrischer Anschluss. Beschädigung des Ventilator-Motors! ► Lüftungsgerät über einen Regler an das Stromnetz anschließen. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 35 Buchse auf dem Stecker-Bus (11). Achten Sie darauf, dass die Klemm- schrauben (9) am Stecker nach oben gerichtet sind. Ö Ö Der Abluft-Betrieb ist eingestellt. 11 10 Ö Ö Der Reversier-Ventilator ist an den Regler angeschlossen. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 36: Funktionsprüfung Durchführen Und Lüftungssystem Starten

    Buchse (1) am Stecker-Bus. ► Drehen Sie den Stecker (2) um 180°. ► Stecken Sie den Stecker Regler (2) mit den Klemmschrauben nach unten wieder in die grüne Buchse (1) auf dem Stecker-Bus. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 37: Innenblende Montieren/Demontieren

    Das Lüftungssystem ist gestartet. 5.11 Innenblende montieren/demontieren Innenblende R-D290 montieren Voraussetzungen: Der Einschub Wärmespeicher ist montiert. Die Start-Richtung des Reversier-Ventilators ist eingestellt. ► Nehmen Sie den Innensechskant-Schlüs- sel (2) aus der Grundplatte Innenblende (1) heraus. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 38 ► Setzen Sie die Abdeckung (14) oben auf die Abstandshalter (13) der Grundplatte Innenblende. ► Drücken Sie die Abdeckung Innen- blende (14) auf die unteren Abstandshalter bis sie einrastet. Ö Ö Die Innenblende R-D290 ist montiert. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 39 ► Drehen Sie die Schrauben samt Unterleg- scheiben (6) lose in die Befestigungs- elemente (3) der Wandeinbauhülse. ► Ziehen Sie die Schrauben der Grundplatte Innenblende (7) mit dem Innensechskant-Schlüssel (8) fest. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 40 Innenblende V-220x200 montieren Voraussetzung: Der Einschub Wärmespeicher ist montiert. Die Start-Richtung des Reversier-Ventilators ist eingestellt. ► Setzen Sie die Grundplatte Innenblende (3) deckend zu den Befestigungselementen (1) der Wandeinbauhülse (2) auf die Innenwand • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 41 Pfeile) an den Abstandshaltern (12) nach innen zu drücken. ► Schieben Sie die Abdeckung Innenblende (13) auf die Abstandshalter (12). Achten Sie darauf, dass alle Abstandshalter hörbar einrasten. Ö Ö Die Innenblende V-220x200 ist montiert. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 42 Achten Sie darauf, dass die beiden Markie- rungspfeile (grüne Pfeile Pfeil) auf der Grund- platte Innenblende nach oben zeigen. ► Drehen Sie die Schrauben (6) mit einem Innensechskant-Schlüssel (7) in die Befesti- gungselemente (5) der Wandeinbauhülse. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 43 Die Innenblende Flair V-233x233 ist montiert. Innenblende R-D290/ V-284x284/ V-220x200/ V-233x233 demontieren Voraussetzungen: Die Innenblende des Lüftungssystems ist montiert. ► Demontieren Sie die Innenblende in der jeweils umgekehrten Reihenfolge. Ö Ö Die Innenblende ist demontiert. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 44: Bedienung

    Verschließen Sie die Innenblende, wenn Sie das Lüftungsgerät außer Betrieb nehmen. Dadurch kühlt der Raum nicht aus. Innenblende R-D290 schließen Voraussetzung: Die Abdeckung der Innenblende ist offen. ► Drehen Sie die Abdeckung Innenblende (1) im Uhrzeigersinn. Ö Ö Die Innenblende R-D290 ist geschlossen. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 45 Abdeckung Innenblende (1) bis diese ausrastet. ► Nehmen Sie die Abdeckung Innenblende (1) nach oben ab. ► Drehen Sie die Abdeckung Innenblende (2) ® um 180°, sodass der Schriftzug inVENTer nach oben zeigt. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 46 ► Hebeln Sie die Abdeckung der Innenblende (1) zum Innenraum. ► Nehmen Sie die Abdeckung Innenblende (1) nach oben ab. ► Drehen Sie die Abdeckung Innenblende (2) um 180°, sodass der Schriftzug inVENTer ® nach unten zeigt. • Lüftungssystem inVENTer ®...
  • Seite 47 Verfahren Sie beim Schließen der Innenblende Flair V-233x233 sinngemäß zur Innenblende V-220x200. Voraussetzung: Die Abdeckung der Innenblende ist offen. ► Drücken Sie die Abdeckung Innenblende (1) bis zur Grundplatte Innenblende (2) in Richtung Innenwand. Ö Ö Die Innenblende ist geschlossen. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 48: Abdeckung Innenblende Entfernen

    Kante nach unten, bis sie aushakt. ► Ziehen Sie die Abdeckung Innenblende (1) auf sich zu und heben Sie die Abdeckung Innenblende nach oben ab. Ö Ö Die Abdeckung der Innenblende R-D290 ist entfernt. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 49 Sie die Abdeckung der Innenblende (2) nach vorn. Achten Sie darauf, dass alle Abstandshalter ausrasten. ► Nehmen Sie die Abdeckung Innenblende (2) Ö Ö Die Abdeckung der Innenblende V-220x200 ist entfernt. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 50: Innenblende Ankippen

    ► Schieben Sie die Abdeckung der Innenblende auf den unteren Abstandshaltern (1) in Richtung Grundplatte Innenblende. Ö Ö Die Abdeckung der Innenblende ist nach unten gekippt. Ö Ö Der Luftvolumenstrom wird nach oben gelenkt. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 51: Staubilter Tauschen

    BEDIENUNG Staubilter tauschen TIPP Staubilter sind sehr langlebig und können mehrmals ausgewaschen werden. Wir Die inVENTer ® empfehlen Ihnen, die Staubilter regelmäßig zu reinigen. Innenblende R-D290 Voraussetzungen: Der Reversier-Ventilator ist am Regler abgeschaltet. Die Abdeckung der Innenblende ist entfernt. ► Nehmen Sie den Staubilter (2) von der Grund- platte Innenblende (1) ab.
  • Seite 52 Abstands- halter (6) der Grundplatte Innenblende. ► Drücken Sie die Abdeckung Innen- blende (7) auf den unteren Abstandshalter bis sie einrastet. Der Staubilter ist getauscht. Ö Ö • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 53 Pfeile) an den Abstandshaltern (9) nach innen zu drücken. ► Schieben Sie die Abdeckung Innenblende (10) auf die Abstandshalter (9). Achten Sie darauf, dass alle Abstandshalter hörbar einrasten. Der Staubilter ist getauscht. Ö Ö • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 54: Einschub Wärmespeicher Ausbauen/Einbauen

    Sie beim erneuten Anschließen eine falsche Laufrichtung des Reversier-Ventilators. ► Markieren Sie die Ausrichtung des Steckers Regler (4). (grüner Pfeil) ► Ziehen Sie den Stecker Regler (4) ab. ► Lösen Sie den Griff (3) von den Ecken des Reversier-Ventilators. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 55 Reversier-Ventilators (2). ► Stecken Sie den Stecker (5) für das Kabel Regler (7) auf die grüne Buchse (6) am Stecker-Bus. Achten Sie darauf, dass die Markierungen auf Stecker (5) und Buchse (6) übereinstimmen. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 56: Einschub Wärmespeicher Reinigen

    Ventilator (2) an sich heran ► Drücken Sie mit dem Daumen der anderen Hand die Schaumstoffdämmung an den Ventilatorecken leicht nach unten. Ö Ö Der Reversier-Ventilator (2) ist aus dem Einschub Wärmespeicher (1) herausge- nommen. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 57 Einschub Wärmespeicher (6) ein. ► Reinigen Sie den Reversier-Ventilator (4) vorsichtig mit einem weichen Pinsel (5) ► Setzen Sie den Reversier-Ventilator (7) in den Einschub Wärmespeicher (6) ein. Ö Ö Der Einschub Wärmespeicher ist gereinigt. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 58: Technische Daten

    Maße (mm) Gewicht (g) □ Wandeinbauhülse V-177x177x450 1580 □ Wandeinbauhülse V-177x177x650 2160 Flachkanal Bezeichnung Länge (mm) Maße (mm) Gewicht (g) Flachkanal 90x220x400 (179x179mm) Corner 224x95 1420 Flachkanal 90x220x500 (179x179mm) Corner 224x95 1700 • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 59: Einschub Wärmespeicher Iv14V

    Gewicht (mit Schalldämmeinsatz) 600 g (960 g) Farbe Weiß – RAL9010 Innenblende V-284x284 Merkmal Wert Breite/Höhe/Tiefe – offen (geschlossen) 284 mm/ 287 mm/ 67 mm (47 mm) Gewicht 850 g Farbe Weiß – RAL9010 • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 60 (35 ... 50 mm) Gewicht 850 g Farbe Weiß – RAL9010 Innenblende Flair V-223x223 Merkmal Wert 223 mm/ 223 mm/ 61 mm Breite/Höhe/Tiefe – offen (geschlossen) (43 mm) Gewicht 650 g Farbe Weiß – RAL9010 • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 61: Lieferumfang

    Vorbereitungs-Set • Wandeinbauhülse mit Styropor-Scheiben und Montagekeilen • Flachkanal Corner 400/500 • Laibungsgitter (weiß/grau/Nord) • Montage- und Bedienungsanleitung • 2K-Montageschaum (optional) Komponente Bestellnummer iV14V-Corner Vorbereitungsset 1001-0143 Montage- und Bedienungsanleitung 7002-0059 2K-Montageschaum 1004-0050 Fertigstellungs-Set • Einschub Wärmespeicher iV14V • Innenblende (R-D290/V-284x284/V-220x200/Flair V-233x233) •...
  • Seite 62 Einschub Wärmespeicher iV14V 1507-0002 Flachkanal Corner Komponente Bestellnummer Flachkanal 90x220x400 (179x179mm) Corner 1506-0077 Flachkanal 90x220x500 (179x179mm) Corner 1506-0078 Laibungsgitter Komponente Bestellnummer Laibungsgitter 90x220, weiß‒RAL9016 1508-0018 Laibungsgitter 90x220, grau‒RAL9006 1508-0065 Laibungsgitter 90x220, Nord‒RAL7011 1508-0030 • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 63: Zubehör Und Ersatzteile

    Feinilter Innenblende R-D290 (2 Stück) 1004-0065 Feinilter Innenblende V-284x284 (2 Stück) 1004-0063 Feinilter Innenblende Flair (2 Stück) 1004-0144 Rundkabel (33m, 3-adrig) 1004-0020 Gewebeband selbstklebend, 50 m x 48 mm 1004-0051 2K-Montageschaum (nur für Unternehmen) 1004-0050 • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 64 Abstandshalter 36 IB-V-220x200, RAL9010 3006-0150 Schiebehülse Flachkanal-90x220 Corner 2001-0037 Befestigungsschelle Flachkanal Corner 3008-0027 Beipack Innenblende R-D290/V-284x284 2005-0012 Beipack Innenblende V-220x200 2005-0054 Beipack Innenblende Flair 2005-0061 Beipack Laibungsgitter 90x220 2005-0017 Beipack Flachkanal 90x220 2005-0057 • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 65: Wartung Und Instandhaltung

    WARTUNG UND INSTANDHALTUNG Wartung und Instandhaltung ® Das Lüftungssystem inVENTer iV14V-Corner ist nahezu wartungsfrei. Auf der nächsten Seite inden Sie eine Tabelle mit einer Aulistung aller empfohlenen Wartungsmaßnahmen. VoRSICHT Wartung/Instandhaltung durch Kinder und Personen mit eingeschränkten Fähigkeiten. Verletzung von Körperteilen und/oder Fehlfunktion des Lüftungssystems! ►...
  • Seite 66 WARTUNG UND INSTANDHALTUNG Wartungsempfehlungen Bei den hier aufgeführten Wartungsmaßnahmen und -intervallen handelt es sich um Empfehlungen der inVENTer GmbH. Je nach Bedarf und/oder Luftqualität kann Ihr persönlicher Wartungsplan von diesen Empfeh- lungen abweichen. Zeitspanne Baugruppe Wartungsmaßnahme Feinilter Feinilter austauschen. Monatlich Pollenilter Pollenilter austauschen.

  • Seite 67: Fehlerbehebung Und Entsorgung

    Drehzahl Ventilator sehr hoch. einstellen. Sitz des Steckers am Regler kontrollie- Installationsfehler. ren. Der Stecker muss fest im Steckergehäuse sitzen. Zuluft kalt Regler arbeitet in der Betriebsart Wärmerückgewinnung am Betriebsart Durchlüftung. Regler einschalten. • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...
  • Seite 68 Innenblende R-D290 Wertstoff-Sammlung +PS-SZ PS-SZ Innenblende V-284x284 Wertstoff-Sammlung PS-SZ, POM Innenblende V-220x200 Wertstoff-Sammlung PP+40 % Kreide PS-SZ, POM Innenblende Flair V-233x233 Wertstoff-Sammlung Wärmespeicher Keramik Hausmüll Staubilter TPU/PES Hausmüll Pollenilter Hausmüll Feinilter TPU/PES Hausmüll • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 69: Gewährleistung Und Service

    Der Hersteller übernimmt eine Gewährleistung von zwei Jahren für das Lüftungssystem ® inVENTer iV14V-Corner und zusätzlich eine Garantie von acht Jahren für den Wärmespeicher. Der Gewährleistungsanspruch erlischt, wenn: • Schäden auftreten, die durch unsachgemäße und zweckwidrige Behandlung und Benutzung oder durch Nichtbeachtung der Montage- und Bedienungsanleitung verursacht werden, •...
  • Seite 70 NoTIZEN GEWÄHRLEISTUNG UND SERVICE Notizen • Lüftungssystem inVENTer ® iV14V-Corner Montage- und Bedienungsanleitung...

  • Seite 71: Impressum
