EINBAU UND MONTAGE
Wetterschutzhaube WSH-09 montieren
VORSICHT
Montage an nicht fertiggestellter Außenwand.
Beschädigung der Außenwand!
" Wetterschutzhaube erst montieren, wenn Außenwand fertiggestellt und vollständig
ausgehärtet ist.
VORSICHT
Nicht ablaufendes Kondenswasser.
Beschädigung des Mauerwerks / Innenwand!
" Aussparung im Anschlagband unten in der Wandeinbauhülse platzieren, um Ablauf von
Kondenswasser zu gewährleisten.
Voraussetzungen
Wandeinbauhülse ist montiert und gekürzt.
Außenwand ist fertiggestellt und eben.

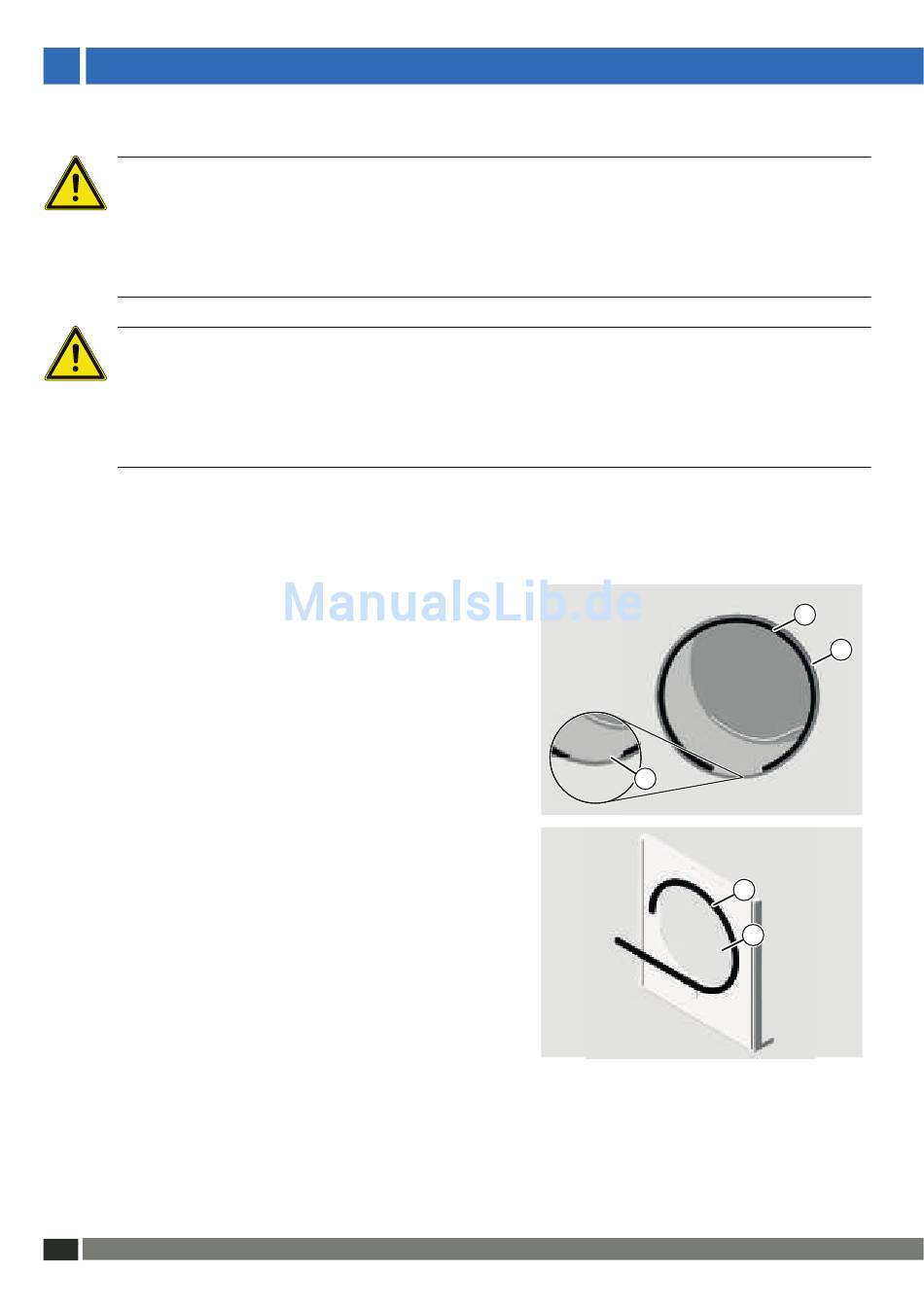

• Anschlagband 15 mm x 5 mm (1) außenwand-
seitig im oberen Bereich der Wandeinbauhülse (2)
befestigen.
• Darauf achten, dass Aussparung (3) im
umlaufenden Anschlagband (1) unten in
Wandeinbauhülse (2) platziert ist.
• Dichtungsband 9 mm (4) umlaufend um Öffnung
Wandeinbauhülse (5) der Grundplatte befestigen.
• Darauf achten, dass Dichtungsband (4) nicht
an Innenkante der Öffnung Wandeinbau-
hülse (5) übersteht.
• Darauf achten, dass Dichtungsband (4)
außenwandseitig um Öffnung Wandeinbau-
hülse (5) befestigt ist.
30 Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
1
3
4
5
2
