Inhaltszusammenfassung für inVENTer iV14V-Ohio

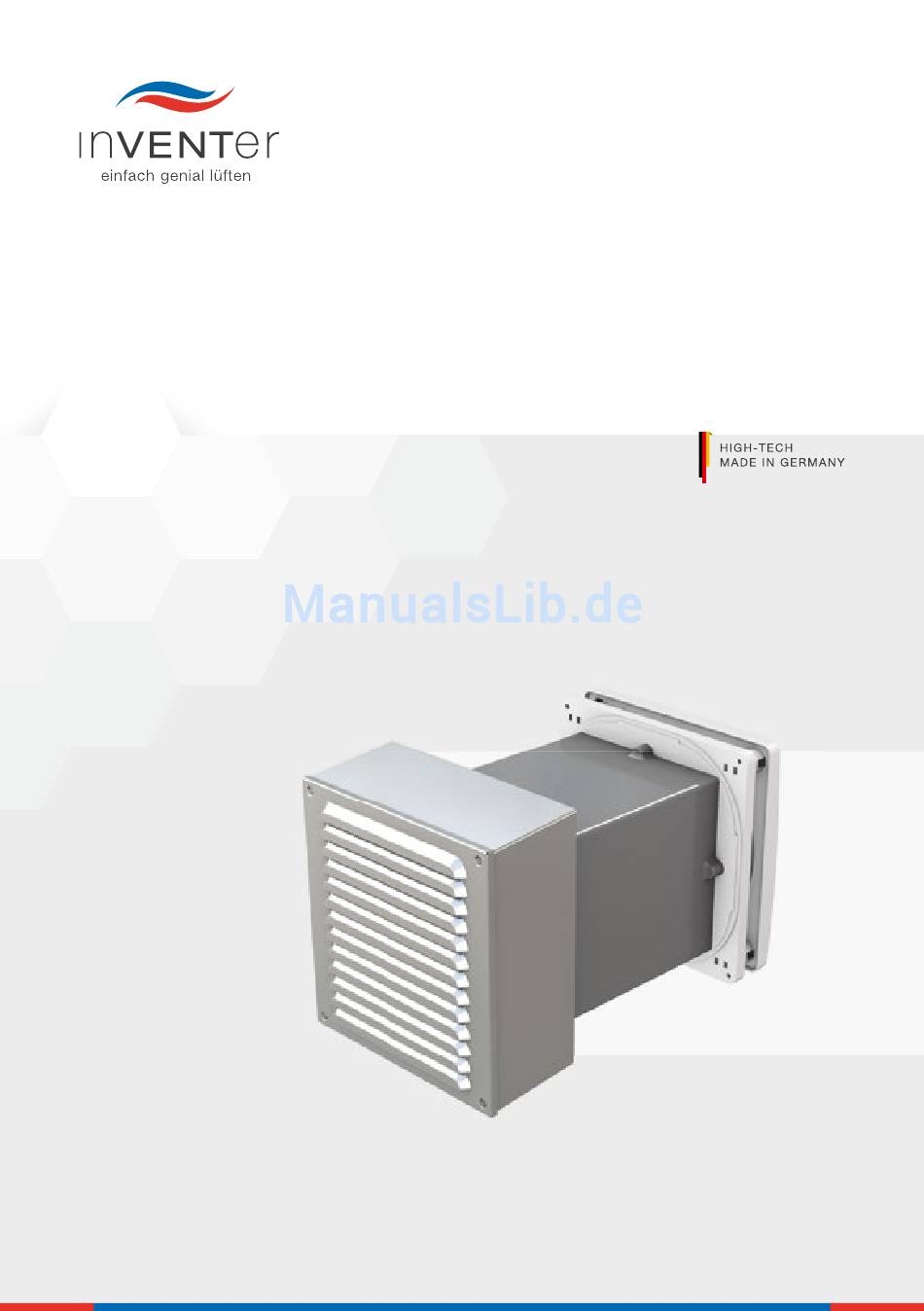

- Seite 1 Lüftungssystem iV14V-Ohio Montage- und Bedienungsanleitung...
-
Seite 2: Haftungsausschluss
® ® ® inVENTer GmbH. Das Urheberrecht dieses Dokuments verbleibt beim Hersteller. Rechte an allen Inhalten und Bildmaterial: © inVENTer GmbH 2008-16. Alle in dieser Dokumentation verwendeten Marken sind das Eigentum Ihrer jeweiligen Hersteller und sind hiermit anerkannt. Haftungsausschluss vorliegende... -
Seite 3: Inhaltsverzeichnis
Einschub Wärmespeicher einbauen ................36 Technische Daten ........................37 Lieferumfang ..........................39 Zubehör und Ersatzteile ......................40 10 Fehlerbehebung und Entsorgung ..................42 Gewährleistung und Garantie ....................44 12 Service ............................44 Impressum ..........................47 Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 4: Benutzer- Und Sicherheitshinweise
BENUTZER- UND SICHERHEITSHINWEISE Benutzer- und Sicherheitshinweise Danke, dass Sie sich für ein Qualitätsprodukt von inVENTer entschieden haben! Dieses Kapitel gibt Ihnen einen Überblick über die grundsätzlichen Sicherheitsvorkehrungen für einen sicheren und einwandfreien Betrieb Ihres Lüftungssystems. Benutzerinformation Sicherheits- und Warnhinweiskonzept Die Sicherheits- und Warnhinweise in dieser Montage- und Bedienungsanleitung sind einheit- lich aufgebaut und mit einem Symbol auf der linken Seite des Hinweises gekennzeichnet. -
Seite 5: Sicherheitshinweise
Unfallverhütungsvorschriften der Berufsgenossenschaft. Verwenden Sie das Gerät/System nur entsprechend der Einsatzfälle, die in dieser Dokumentati- on beschrieben sind und nur in Verbindung mit den Komponenten, die von der inVENTer GmbH empfohlen, zugelassen und in dieser Dokumentation genannt sind. Änderungen oder Umbau- ten am Gerät/System sind nicht zulässig. -
Seite 6: Nicht Bestimmungsgemäßer Gebrauch
• Hindernisse, die den Zugang zum oder die Entfernung des Reversierventilators behindern. Qualifiziertes Personal Das Lüftungsgerät iV14V-Ohio entspricht den technischen Sicherheitsanforderungen und Nor- men elektrischer Geräte für den Hausgebrauch. Das Gerät/System darf nur in Verbindung mit dieser Dokumentation und der Dokumentation für die Regler eingerichtet und betrieben werden. -
Seite 7: Systemübersicht

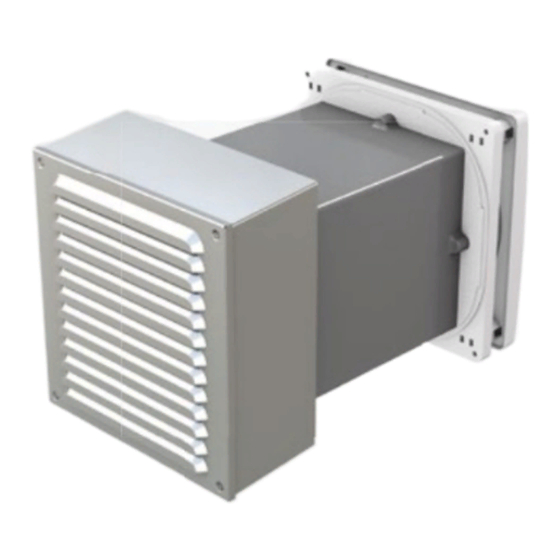

SYSTEMÜBERSICHT Systemübersicht Das Lüftungssystem inVENTer iV14V-Ohio ist eine spezielle Lösung für Neu- und Altbauten ® mit sehr dünnen Außenwänden ab 160 mm. Das Lüftungssystem inVENTer iV14V-Ohio ist für die Belüftung von Wohn- und Schlafräumen ® in Ein- und Mehrfamilienhäusern, Hotels und Pensionen, Räumen öffentlicher Einrichtungen so- wie Arbeitsräumen in Bürogebäuden konzipiert. -
Seite 8: Aufbau
6 Wärmespeicher 7 Metallhülse mit Neopor -Einsatz ® 8 Wetterschutzgitter 9 Außenwand 10 Mauerwerk Abbildung 1: Übersicht Lüftungsgerät iV14V-Ohio Wandeinbauhülse 1 Befestigungselemente (4 x M4) für die Innenblende 2 Aussparung Reglerkabel (Ventilator-BUS) Abbildung 2: Wandeinbauhülse Lüftungsgerät iV14V-Ohio Einschub Wärmespeicher (gedämmter Wärmespeicher mit Reversier-Ventilator) 1 Wärmespeicher mit Dämmung... - Seite 9 Wetterschutzhaube Vorderansicht Wetterschutzhaube Ohio Rückansicht Wetterschutzhaube Ohio Abbildung 5: Wetterschutzhaube Ohio 1 Metallhülse Wetterschutzhaube Ohio 4 Wetterschutzgitter 2 Befestigungslasche Außenwand (4 x) 5 Befestigungsschraube Wetterschutz- 3 Neopor -Einsatz gitter (4 x) ® Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®...
-
Seite 10: Funktion
Lüftungssystem arbeitet mit Schutzkleinspannung. Das Lüftungsgerät ® inVENTer iV14V-Ohio darf deshalb nicht direkt mit dem 230 V-Stromnetz verbunden werden, ® sondern muss immer über einen Regler angeschlossen werden. Vor dem Beginn der Arbeiten sollte Ihnen ein Projekt vorliegen, aus dem die Anzahl der Lüf- tungsgeräte, die Lage der Lüftungsgeräte, das Lüftungsprinzip (Querlüftung, Einzelraumlüftung,... -
Seite 11: Bedienelemente
Lüftungsgerät komplett abzuschalten. Regler MZ-One ® Der Regler MZ-One ist ein elektronisches Bediengerät zur ® Ansteuerung von bis zu 16 Lüftungsgeräten inVENTer iV14. ® Er zeichnet sich durch seine Clust-Air -Technologie (Multi- ® zonen-Steuerung), eine leichte Montage, ein einfaches Bedien- konzept und eine übersichtliche Menüstruktur aus. -
Seite 12: Montagevorbereitung
über einen Regler! • Verschließen Sie das Lüftungsgerät während der Baumaßnahmen mit den beiliegenden Styropor-Scheiben. • Das Lüftungsgerät ist nicht zur Bauaustrocknung geeignet. gilt jeweils für ein im Gegentakt arbeitendes Gerätepaar in einem Raum Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 13: Abmessungen
Wetterschutzhaube Ohio Innenblende Flair V-233x233 mit Außenputz, evtl. Dämmung, Mauerwerk und Innenputz geöffnet Maßzeichnungen Schnittzeichnung iV14V-Ohio ≥ 160 Abbildung 6: Schnittzeichnung Lüftungsgerät iV14V-Ohio 1 Grundplatte Innenblende 5 Außenputz 2 Abdeckung Innenblende 6 Wetterschutzhaube Ohio 3 Innenputz 7 Anschlagband 4 Mauerwerk 8 Einschub Wärmespeicher... -
Seite 14: Wandöffnung
MONTAGEVORBEREITUNG Wandöffnung ≥ 250 Abbildung 7: Maßzeichnung Wandöffnung iV14V-Ohio (Innenansicht) 1 Wandöffnung 4 Tür-/Fensterrahmen 2 Kontur Wetterschutzhaube 5 Laibung 3 Unterkante Sturz Mindestabstand zu angrenzenden Bauteilen an der Innenwand Dämmstärke und evtl. Rollladen an der Außenwand beachten. Innenblende A - A □... - Seite 15 Abbildung 9: Maßzeichnung Wetterschutzhaube Ohio 1 Befestigung Wetterschutzgitter (4 x) 6 Lamellen 2 Neopor -Einsatz 7 Befestigungsschrauben ® 3 Befestigungslaschen Außenwand (4 x) Wetterschutzgitter (4 x) 4 Metallhülse Wetterschutzhaube Ohio 5 Wetterschutzgitter Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®...
-
Seite 16: Einbau Und Montage
EINBAU UND MONTAGE Einbau und Montage Lieferumfang Für den inVENTer iV14V-Ohio stehen neben dem Komplett-Set auch ein Vorbereitungs-Set ® und ein Fertigstellungs-Set zur Verfügung. Das Komplett-Set beinhaltet alle Komponenten beider Sets. Überprüfen Sie die Lieferung bei Erhalt anhand des Lieferscheines auf Vollständigkeit und Transportschäden. -
Seite 17: Wandöffnung/Putzschlitz Erstellen
Wandöff nung anzunähern. 45° ► Verschließen Sie bis zum Einsetzen der Wandeinbauhülse die Wandöff nung von innen und außen. Die Wandöff nung sowie der Putz-/Mauerschlitz sind erstellt. Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 18: Ventilator-Bus Verlegen
► Verlegen Sie den Ventilator-BUS, 3-adrig, vom Regler zur Wandöff nung des Lüftungs- gerätes. Achten Sie darauf, dass das Kabelende ca. 500 mm in den Innenraum hineinragt. ► Verputzen Sie den Putz-/Mauerschlitz. Der Ventilator-BUS ist verlegt. Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 19: Wandeinbauhülse Montieren
Setzen Sie die Wandeinbauhülse bündig zur Innenwand ein, da sonst ein Anbringen der Innenblende nicht mehr möglich ist. Beachten Sie die Stärke des Innenputzes. Achten Sie auch darauf, dass die Befestigungselemente in Richtung Innenraum zeigen. Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung... - Seite 20 ► Gewindesicherungen der Befestigungselemente erst bei Anbringen der Innenblende entfer- nen. TIPP: Stabilisieren Sie die Wandeinbauhülse vor dem Ausschäumen durch Einschieben des Wärmespeichers oder ein geeignetes Material, damit sie sich nicht verformt. Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®...
- Seite 21 Achten Sie darauf, dass Sie den Ventila- tor-BUS nicht beschädigen. ► Kürzen Sie, wenn nötig, die Wandeinbauhülse mit 100 mm Überstand zum Außenputz. ► Entgraten Sie die Kanten. Die Wandeinbauhülse ist montiert. Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®...
-
Seite 22: Wetterschutzhaube Ohio Montieren
Markierungspunkt (grüner Pfeil) auf der Hülse von der Außenwand weg zeigt und sich oben befi ndet (die Schweißpunkte der Metallhülse befi nden sich oben). Achten Sie darauf, dass das Gefälle von der Außenwand weg führt. Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... - Seite 23 ► Schrauben Sie das Wetterschutzgitter mit 4 Schrauben an den vier Befestigungslaschen der Metallhülse Wetterschutzhaube an. Achten Sie darauf, dass die Lamellenöff - nungen nach außen zeigen und nach unten führen. Die Wetterschutzhaube Ohio ist montiert Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®...
-
Seite 24: Einschub Wärmespeicher Montieren Und Ventilator An Den Regler Anschließen
► Befestigen Sie die drei Ventilator-BUS- Leitungen am Stecker: • (weißes) Kabel Lü1(–) im linken Pol • (grünes) Kabel Ub+ im mittleren Pol • (braunes) Kabel Lü2 (–) im linken Pol. Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 25: Funktionsprüfung Durchführen Und Lüftungssystem Starten
(siehe Montage- und Bedienungsanleitung Regler) Die Betriebsart Durchlüftung ist eingestellt. ► Stellen Sie sicher, dass sich alle Reversier-Ventilatoren in die gleiche Richtung drehen. Die Funktionsprüfung ist durchgeführt. Die Leuchtdiode am Stecker-BUS leuchtet nicht. Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 26: Start-Richtung Des Reversier-Ventilators Einstellen
► Stellen Sie an Ihrem Regler die Betriebsart Wärmerückgewinnung ein. (siehe Montage- und Bedienungsanleitung Regler). Die Leuchtdiode wechselt alle 70 s zwischen AN und AUS. Zuluft-Betrieb: Leuchtdiode AN. Abluft-Betrieb: Leuchtdiode AUS Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 27: Innenblende Montieren
Der Einschub Wärmespeicher ist montiert. Die Start-Richtung des Reversier-Ventilators ist eingestellt. HINWEIS Ausbrechen der Ohren bei Montage am Lüftungssystem iV14V-Ohio. Keine Montage der Innenblende Flair V-233x233 am Lüftungsgerät mehr möglich! ► Ohren an der Sollbruchstelle nicht herausbrechen. ► Belassen Sie die Ohren an der Grundplatte Innenblende. - Seite 28 Achten Sie darauf, die Rastnasen (grüne Pfeile) an den Abstandshaltern nach innen zu drücken. ► Schieben Sie die Abdeckung Innenblende auf die Abstandshalter. Alle Abstandshalter rasten fühlbar ein. Die Innenblende Flair V-233x233 ist montiert. Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®...
-
Seite 29: Bedienung
Innenblende öff nen Voraussetzung: Die Abdeckung der Innenblende ist geschlossen. ► Ziehen Sie die Abdeckung Innenblende nach vorn bis alle vier Abstandshalter fühlbar einrasten. Sie haben die Innenblende geöff net. Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 30: Innenblende Ankippen
Die Innenblende ist geöff net. ► Schieben Sie die Abdeckung der Innenblende auf den unteren Abstandshaltern in Richtung Grundplatte Innenblende. Die Abdeckung der Innenblende ist nach unten gekippt. Der Luftvolumenstrom wird nach oben gelenkt. Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 31: Reinigung Und Wartung
• Staubsauger Wartungsempfehlungen Bei den hier aufgeführten Wartungsmaßnahmen und -intervallen handelt es sich um Empfehlungen der inVENTer GmbH, um die Funktions- und Leistungsfähigkeit des Lüftungs- systems iV14V-Ohio aufrechtzuerhalten. Je nach Bedarf und/oder Luftqualität kann Ihr persönlicher Wartungsplan von diesen Empfeh- lungen abweichen. -
Seite 32: Abdeckung Innenblende Entfernen
► Ziehen Sie die Abdeckung Innenblende nach vorn. Achten Sie darauf, dass alle Abstandshalter ausrasten. ► Nehmen Sie die Abdeckung Innenblende nach vorn ab. Sie haben die Abdeckung der Innenblende entfernt. Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 33: Staubfilter Tauschen
► Setzen Sie die Abdeckung auf die vier Abstandshalter. Achten Sie darauf, dass die Markierungs- pfeile auf der Rückseite der Abdeckung Innen- blende nach oben zeigen (das inVENTer-Logo befi ndet sich unten rechts). Achten Sie darauf, die Rastnasen (grüne Pfeile) an den Abstandshaltern nach innen zu drücken. -
Seite 34: Einschub Wärmespeicher Ausbauen
► Keramik-Wärmespeicher nicht werfen ► Keramik-Wärmespeicher außerhalb der Wandeinbauhülse stehend lagern. ► Ziehen Sie den Einschub Wärmespeicher am Griff (grüner Pfeil) aus der Wandeinbauhülse heraus. Sie haben den Einschub Wärmespeicher ausgebaut. Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 35: Einschub Wärmespeicher Reinigen
► Schritt 1: Reinigen Sie den Reversier-Ventila- tor vorsichtig mit einem weichen Pinsel. ► Schritt 2: Setzen Sie den Reversier-Ventilator wieder in den Einschub Wärmespeicher ein. Sie haben den Einschub Wärmespeicher gereinigt. Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 36: Einschub Wärmespeicher Einbauen
► Schieben Sie den angeschlossenen Einschub Wärmespeicher bis zum Anschlag in die Wandeinbauhülse. Sie haben den Einschub Wärmespeicher eingebaut. TIPP: Den weiteren Einbau fi nden Sie in Abschnitt 4.8: Einbau und Montage ‒ Innenblende montieren. Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 37: Technische Daten
Eingangsspannung [V DC] 6 – 16 Leistungsaufnahme [W] 1 – 3 Volumenstrombezogene elektr. Ventilatorleistung 0,09 – 0,1 [W/(m³/h)] Schutzklasse Schutzart IP20 Energieeffizienzklasse Wandstärke mit Putz [mm] > 160 □ Wandöffnung [mm] □ Wandeinbauhülse [mm] Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... - Seite 38 Farbe Grau ‒ RAL 9006 (andere Farben auf Anfrage) Innenblende Flair V-233x233 Merkmal Wert Breite/Höhe/Tiefe – offen (geschlossen) 233 / 233 / 61 (43) [mm] Gewicht [g] Farbe Weiß – RAL 9010 Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®...
-
Seite 39: Lieferumfang
Transportschäden. Reklamieren Sie fehlende Positionen unverzüglich. Vorbereitungs-Set • Wandeinbauhülse V-177x177 mit Styropor-Scheiben und Montagekeilen • Wetterschutzhaube Ohio (grau) • Montage- und Bedienungsanleitung • 2K-Montageschaum (optional) Komponente Artikelnummer iV14V-Ohio Vorbereitungs-Set 1001-0146 Montage- und Bedienungsanleitung 5001-0020 2K-Montageschaum (nur für Unternehmen) 1004-0050 Fertigstellungs-Set • Einschub Wärmespeicher iV14V •... -
Seite 40: Standardkomponenten
Pollenfilter IB Flair V-233x233 (2 x) 1004-0143 Feinfilter IB Flair V-233x233 (2 x) 1004-0144 Aktivkohlefilter IB Flair V-233x233 (2 x) 1004-0158 Schallmatte iV14 1004-0057 Schallprotektor SPR V-177x177 1004-0155 Windschutzeinsatz WSE V-177x177 1004-0150 Rundkabel LiYY-O 3x0,75 (33m) 1004-0020 Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 41: Ersatzteile
2003-0223 Abdeckung IB Flair V-233x233 2003-0221 Abdeckung IB Flair V-233x233 SDE 2003-0222 Abstandshalter Grundplatte IB 25mm weiß 3006-0151 Beipack IB Flair V-233x233 2005-0061 Wetterschutzgitter V-230x240, grau ‒ RAL9006 1508-0019 Beipack WSH-Ohio 2005-0035 Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 42: Fehlerbehebung Und Entsorgung
Drehzahl Ventilator sehr hoch. einstellen. Sitz des Steckers am Regler kontrollie- Installationsfehler. ren. Der Stecker muss fest im Steckergehäuse sitzen. Zuluft kalt Regler arbeitet in der Betriebsart Wärmerückgewinnung am Betriebsart Durchlüftung. Regler einschalten. Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 43: Demontage
Wetterschutzhaube Ohio Altmetall-Sammlung Edelstahl Reversier-Ventilator PBTP/PA Sammelstelle für Elektronikgeräte Wandeinbauhülse Wertstoff-Sammlung Innenblende Flair PS-SZ, POM Wertstoff-Sammlung V-233x233 Wärmespeicher Keramik Hausmüll Staubfilter TPU/PES Hausmüll Pollenfilter Hausmüll Feinfilter Hausmüll Polyestervlies mit Aktivkohlefilter Hausmüll Aktivkohle Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®... -
Seite 44: Gewährleistung Und Garantie
Beachten Sie den bestimmungsgemäßen Gebrauch, um den Gewährleistungsanspruch auf- rechtzuerhalten. Herstellergarantie Die inVENTer GmbH gibt 5 Jahre Garantie auf alle Elektronikbauteile und die Wandeinbau- hülse, sowie 30 Jahre Garantie auf die Keramik des Wärmespeichers. Diese deckt einen vorzeitigen Produktverschleiß ab. - Seite 45 GEWÄHRLEISTUNG UND GARANTIE NOTIZEN Notizen Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®...
- Seite 46 GEWÄHRLEISTUNG UND GARANTIE NOTIZEN Notizen Lüftungssystem inVENTer iV14V-Ohio • Montage- und Bedienungsanleitung ®...
-
