Innenblende Montieren - inVENTer iV14-MaxAir Montage- Und Bedienungsanleitung

4.8

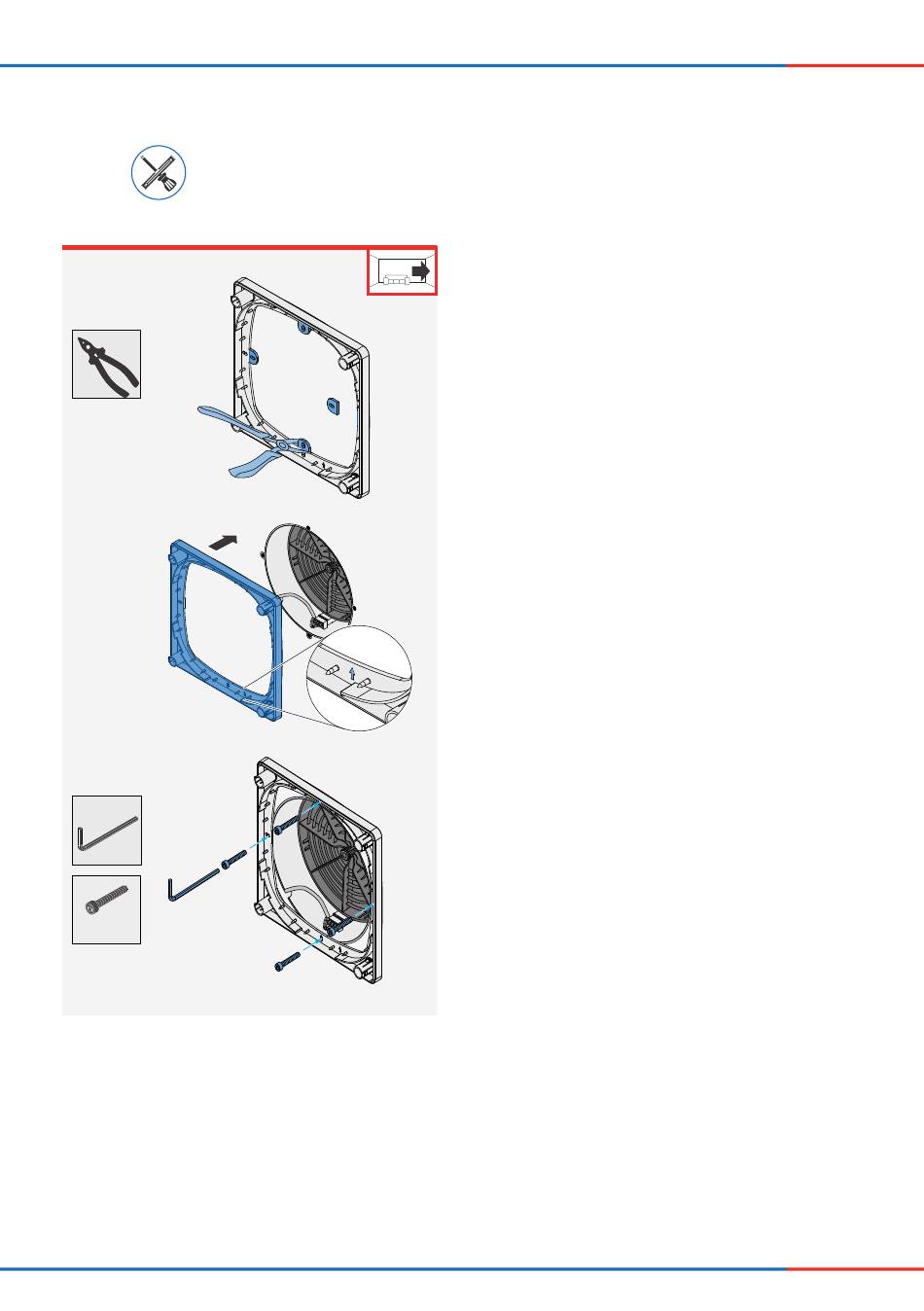

Innenblende montieren

Akkuschrauber, Zange
4 x
Voraussetzung:
Der Einschub Wärmespeicher ist montiert.
► Brechen Sie die vier Laschen an der Grundplatte
Innenblende mit einer Zange an den Sollbruch-
stellen heraus.
► Entfernen Sie die Gewindesicherungen aus den
Befestigungselementen der Wandeinbauhülse.
► Setzen Sie die Grundplatte Innenblende deckend
zu den Befestigungselementen der Wandein-
bauhülse auf die Innenwand an.
Achten Sie darauf, dass der Markierungspfeil
auf der Grundplatte Innenblende nach oben zeigt.
► Verschrauben Sie die Grundplatte Innenblende
mit einem Innensechskant-Schlüssel in den Be-
festigungselementen der Wandeinbauhülse.
Lüftungsgerät iV14-MaxAir
EINBAU UND MONTAGE
• Montage- und Bedienungsanleitung
29
