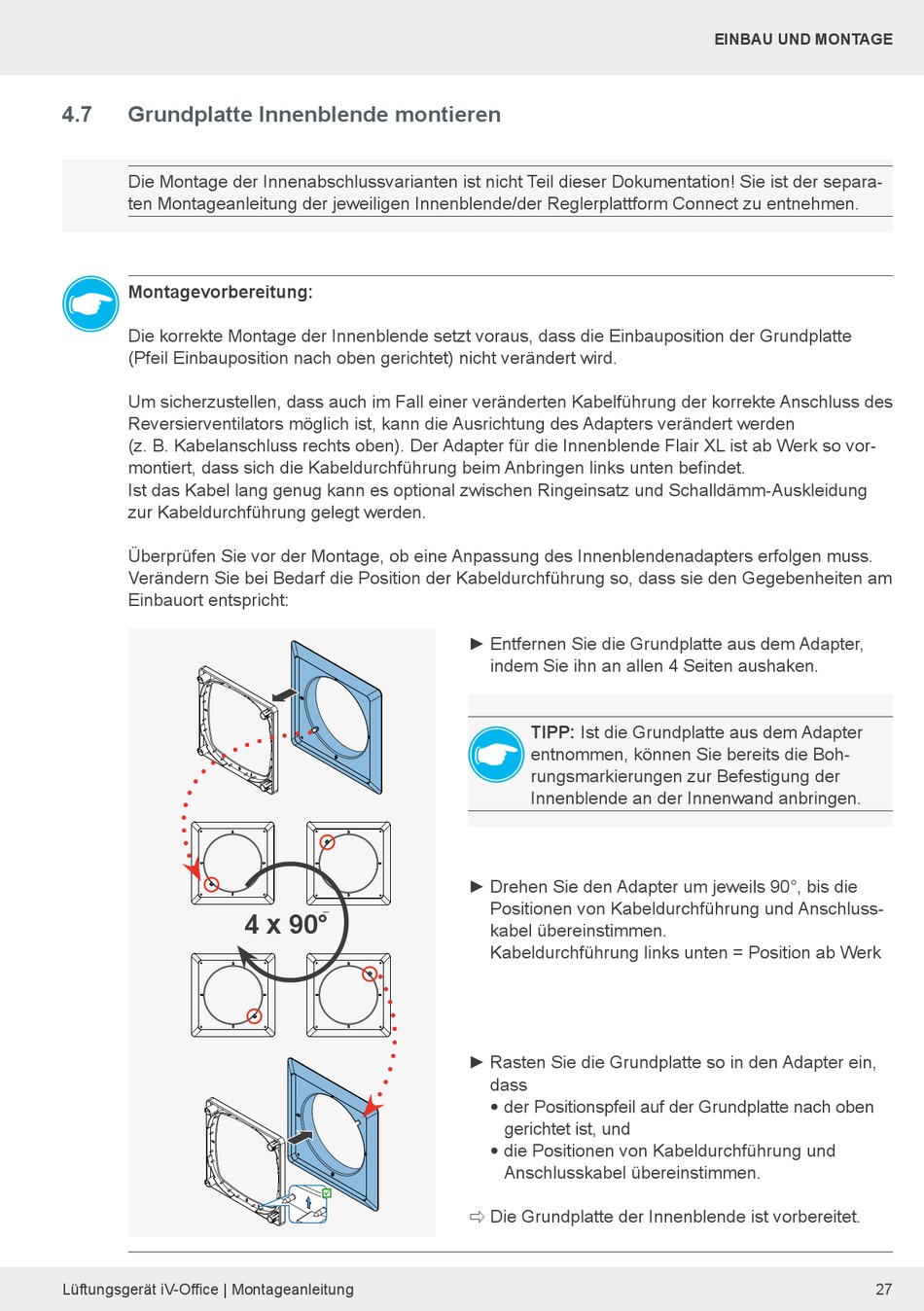

Grundplatte Innenblende montieren

Die Montage der Innenabschlussvarianten ist nicht Teil dieser Dokumentation! Sie ist der separa-
ten Montageanleitung der jeweiligen Innenblende/der Reglerplattform Connect zu entnehmen.
Montagevorbereitung:
Die korrekte Montage der Innenblende setzt voraus, dass die Einbauposition der Grundplatte
(Pfeil Einbauposition nach oben gerichtet) nicht verändert wird.
Um sicherzustellen, dass auch im Fall einer veränderten Kabelführung der korrekte Anschluss des
Reversierventilators möglich ist, kann die Ausrichtung des Adapters verändert werden
(z. B. Kabelanschluss rechts oben). Der Adapter für die Innenblende Flair XL ist ab Werk so vor-
montiert, dass sich die Kabeldurchführung beim Anbringen links unten befindet.
Ist das Kabel lang genug kann es optional zwischen Ringeinsatz und Schalldämm-Auskleidung
zur Kabeldurchführung gelegt werden.
Überprüfen Sie vor der Montage, ob eine Anpassung des Innenblendenadapters erfolgen muss.
Verändern Sie bei Bedarf die Position der Kabeldurchführung so, dass sie den Gegebenheiten am
Einbauort entspricht:
Lüftungsgerät iV-Office | Montageanleitung
4 X 90°

► Entfernen Sie die Grundplatte aus dem Adapter,
indem Sie ihn an allen 4 Seiten aushaken.
TIPP: Ist die Grundplatte aus dem Adapter
entnommen, können Sie bereits die Boh-
rungsmarkierungen zur Befestigung der
Innenblende an der Innenwand anbringen.
► Drehen Sie den Adapter um jeweils 90°, bis die
Positionen von Kabeldurchführung und Anschluss-
kabel übereinstimmen.
Kabeldurchführung links unten = Position ab Werk
► Rasten Sie die Grundplatte so in den Adapter ein,
dass
• der Positionspfeil auf der Grundplatte nach oben
gerichtet ist, und
• die Positionen von Kabeldurchführung und
Anschlusskabel übereinstimmen.
Die Grundplatte der Innenblende ist vorbereitet.

