Wandeinbauhülse
∅160

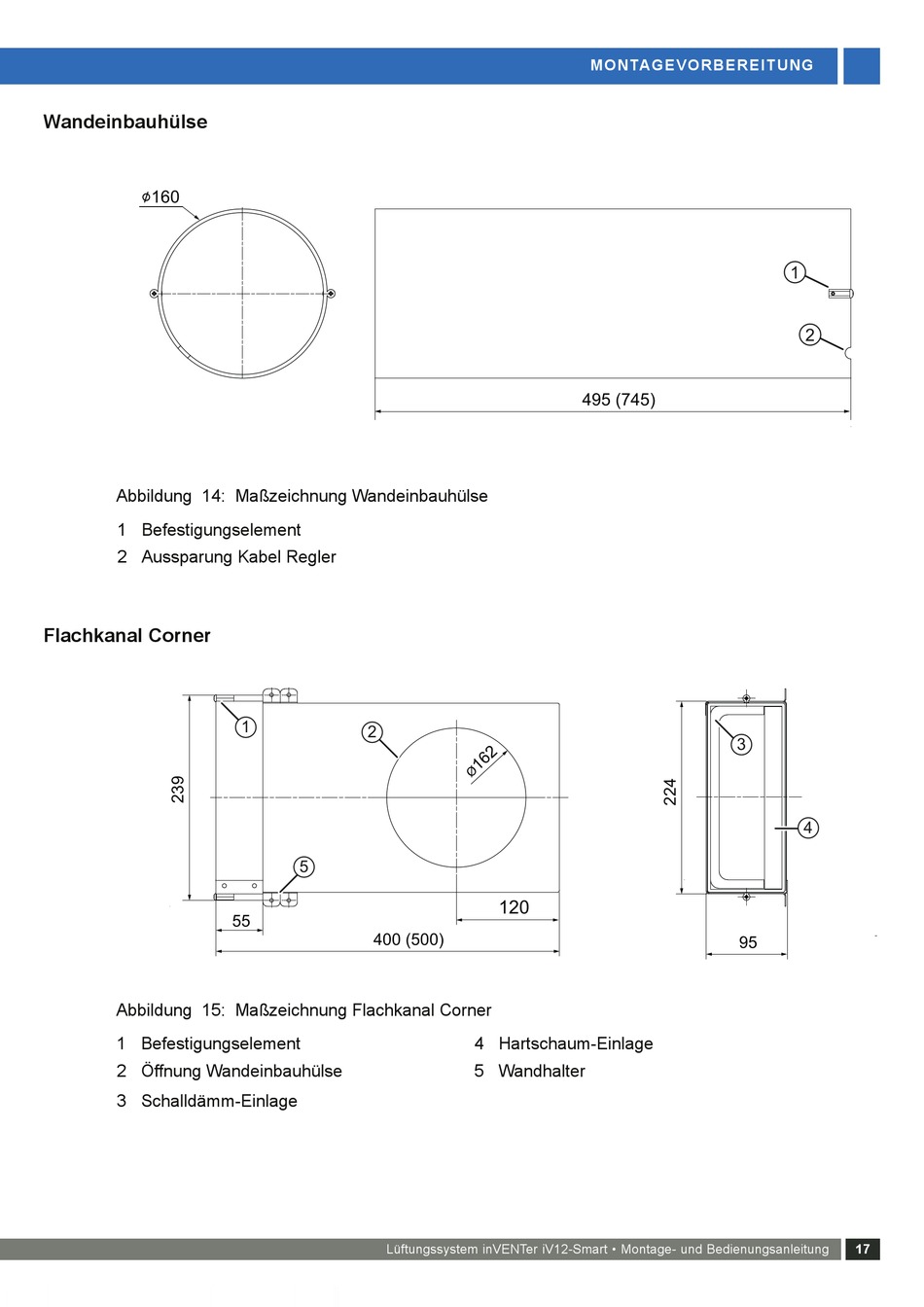

Abbildung 14: Maßzeichnung Wandeinbauhülse
1 Befestigungselement
2 Aussparung Kabel Regler
Flachkanal Corner
Abbildung 15: Maßzeichnung Flachkanal Corner
1 Befestigungselement
2 Öffnung Wandeinbauhülse
3 Schalldämm-Einlage
1
2
5
55
400 (500)
Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
MO NTAG EV O RBE RE I T UNG
495 (745)
120
4 Hartschaum-Einlage
5 Wandhalter
1
2
3
4
95
17
