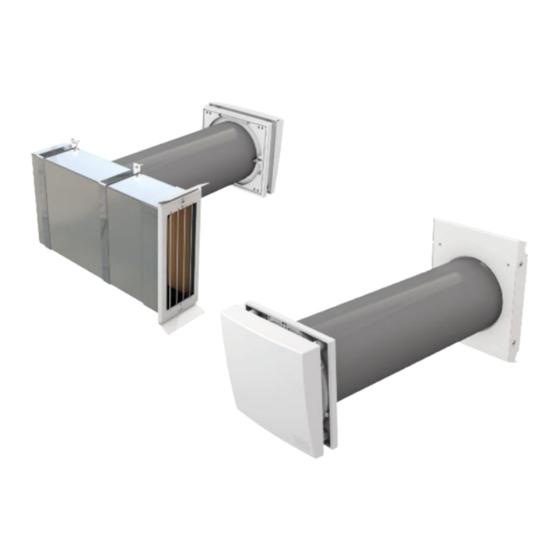

inVENTer iV12-Smart Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. inVENTer Anleitungen
  4. Lüftungsanlagen
  5. iV12-Smart Corner
  6. Montage- und bedienungsanleitung

inVENTer iV12-Smart Montage- Und Bedienungsanleitung

Lüftungssystem
Vorschau ausblenden Andere Handbücher für iV12-Smart:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

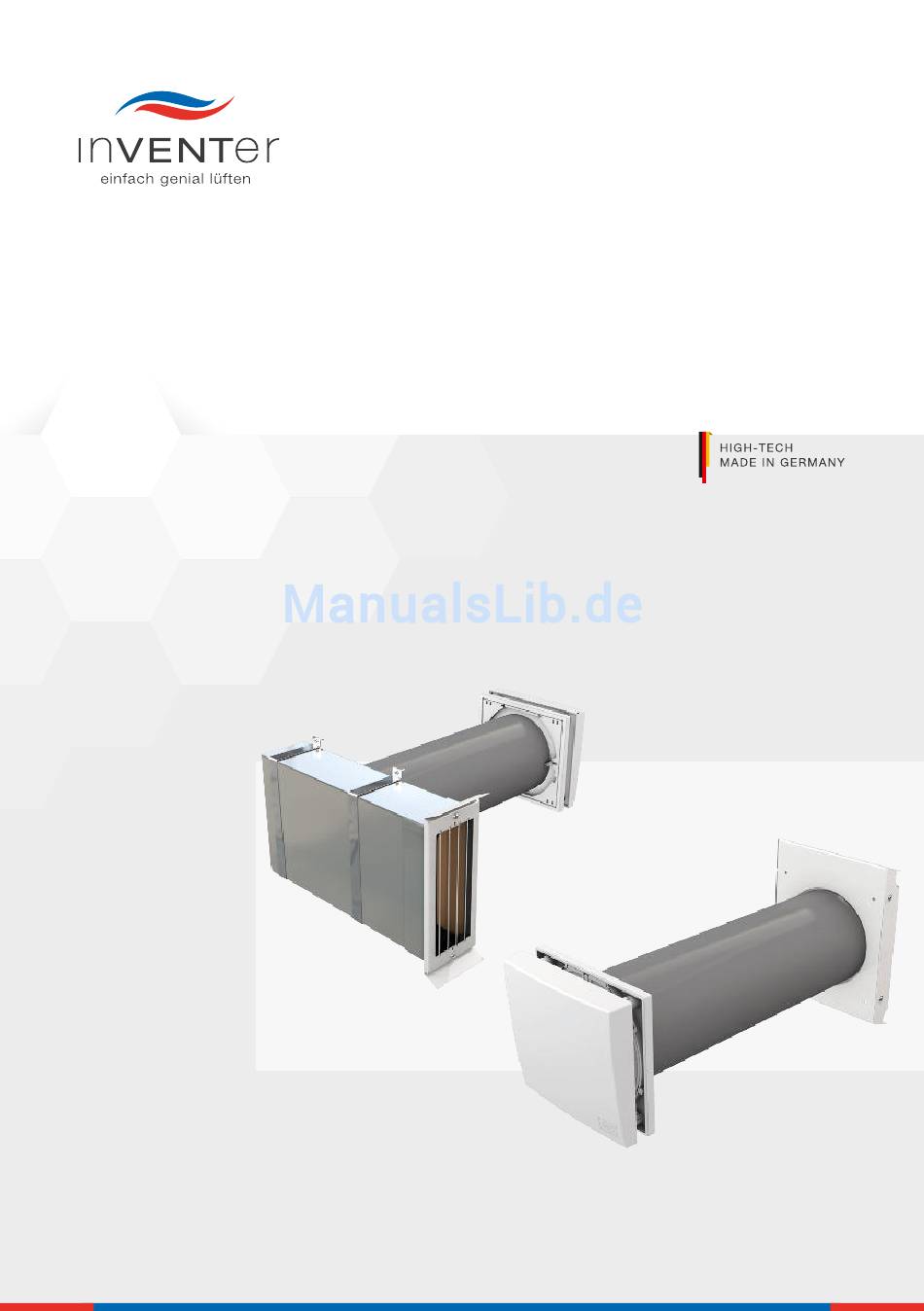

Lüftungssystem
iV12-Smart/
iV12-Smart Corner
Montage- und Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für inVENTer iV12-Smart

Inhaltszusammenfassung für inVENTer iV12-Smart

  • Seite 1 Lüftungssystem iV12-Smart/ iV12-Smart Corner Montage- und Bedienungsanleitung...
  • Seite 2 , MZ-One ® und Clust-Air ® sind geschützte Handelsmarken der inVENTer GmbH. Die übrigen Bezeichnungen in dieser Dokumentation können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Die vorliegende Dokumentation ist die Original-Montage- und Bedienungsanleitung. Sie ist nach Abschluss der Montage an den Nutzer (Mieter, Eigentümer, Hausverwaltung usw.)

  • Seite 3: Inhaltsverzeichnis

    Wandeinbauhülse Lüftungssystem iV12-Smart Corner montieren ......34 Wetterschutzhaube Lüftungsystem iV12-Smart montieren .......... 34 5.10 Außenabschluss Lüftungssystem iV12-Smart Corner montieren ........ 41 5.11 Wärmespeicher montieren und Ventilator an den Regler anschließen ....... 45 5.12 Funktionsprüfung durchführen und Lüftungssystem starten ........47 5.13 Innenblende montieren/demontieren ................

  • Seite 4: Benutzer- Und Sicherheitshinweise

    Lesen Sie alle in diesem Kapitel aufgeführten Hinweise zur Montage, Bedienung und Wartung ® des Lüftungssystems inVENTer iV12-Smart. Beachten Sie darüber hinaus die Sicherheitshin- weise, die den beschriebenen Handlungsanweisungen vorangestellt sind. Lesen Sie sich vor der Durchführung von Arbeiten am Gerät/System die Sicherheitshinweise sorgfältig durch. Die Nichtbeachtung von Sicherheitshinweisen kann zu Personen- und/oder...

  • Seite 5: Bestimmungsgemäßer Gebrauch

    Lüftungssystem arbeitet mit Schutzkleinspannung. Das Lüftungsgerät inVENTer ® iV12-Smart darf deshalb nicht direkt mit dem 230 V-Stromnetz verbunden werden, sondern muss immer über einen Regler angeschlossen werden. Qualiiziertes Personal Das Gerät/System darf nur in Verbindung mit dieser Dokumentation und der Dokumentation für die Regler eingerichtet und betrieben werden.

  • Seite 6: Systemübersicht

    Lüftungssystem iV14 nach DIBT-Zulassung Z-51.3-156. Merkmale • Angenehmes Raumklima in Arbeits-, Wohn- und Schlafräumen. • Geringer Stromverbrauch. • Einsetzbar für Wandstärken zwischen 250 mm und 735 mm (iV12-Smart Corner: 715 mm). • Außenabschluss mit Wetterschutzhaube (iV12-Smart) oder Flachkanal und Laibunsgitter (iV12-Smart Corner). • Frei wählbare Innenblende (rund/eckig) mit integriertem Staubilter.

  • Seite 7: Aufbau

    4 Abdeckung Innenblende Laibungsgitter (re.) 5 Wandeinbauhülse 10 Außenwand 6 Reversier-Ventilator mit Filzstreifen 11 Dämmung 7 Wärmespeicher 12 Mauerwerk Wandeinbauhülse Abbildung 2: Wandeinbauhülse Lüftungsgerät iV12-Smart und iV12-Smart Corner 1 Aussparung Kabel Regler 2 Befestigungselement • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ®...
  • Seite 8 SYSTEMÜBERSICHT Einschub Wärmespeicher (gedämmter Wärmespeicher mit Reversier-Ventilator) Abbildung 3: Einschub Wärmespeicher iV12-Smart mit Reversier-Ventilator 1 Wärmespeicher mit Dämmung 4 Filzstreifen 2 Filzstreifen 5 Anschluss-Klemme Ventilator 3 Reversier-Ventilator 6 Stecker Regler Innenblenden Innenblende Flair V-233x233 Innenblende V-220x200 Innenblende R-D290 Abbildung 4: Innenblenden...
  • Seite 9 1 Grundplatte Wetterschutzhaube Smart 4 Grundplatte Wetterschutzhaube 09 2 Befestigungsschrauben 5 Abdeckung Wetterschutzhaube 09 3 Abdeckung Wetterschutzhaube Smart Flachkanal Abbildung 6: Flachkanal Corner Lüftungsgerät iV12-Smart Corner 1 Wandhalter 5 Schiebehülse Flachkanal 2 Hartschaum-Einlage 6 Schalldämm-Einlage 3 Öffnung Wandeinbauhülse 7 Befestigungselement 4 Flachkanal •...

  • Seite 10: Funktion

    SYSTEMÜBERSICHT Laibungsgitter Abbildung 7: Laibungsgitter Lüftungsgerät iV12-Smart Corner 1 Lamellen 3 Durchgangs-Bohrung 2 Abtropfkante Funktion iV12-Smart arbeitet nach dem Prinzip der Wärmerückgewin- Das Lüftungssystem inVENTer ® nung durch Richtungswechsel des Ventilators. Der integrierte Wärmespeicher lädt sich mit der Wärmeenergie der Raumluft auf, wenn sie nach außen ausströmt (Abluft). Wechselt der Reversier-Ventilator die Richtung, gibt er die gespeicherte Wärmeenergie an die zugeführte...

  • Seite 11: Bedienelemente

    4 Lüftungsschlitze Der Drehregler ZR8 ist ein elektronisches Bediengerät zur Ansteuerung von bis zu zwei Lüftungsgeräten inVENTer ® iV12-Smart. Er zeichnet sich durch eine unkomplizierte Montage und ein einfaches Bedienkonzept aus. ® Er ermöglicht die Steuerung des Lüftungssystems inVENTer iV12-Smart in drei Betriebsarten: • Wärmerückgewinnung...
  • Seite 12 4 Lüftungsschlitze Der Drehregler ZR10-D ist ein elektronisches Bediengerät zur Ansteuerung von bis zu vier Lüftungsgeräten inVENTer ® iV12-Smart. Er entspricht in Bedienung und Funktion dem Drehregler ZR8. ® Er ermöglicht die Steuerung des Lüftungssystems inVENTer iV12-Smart in drei Betriebsarten: • Wärmerückgewinnung...
  • Seite 13 Der Regler MZ-One ® ist ein elektronisches Bediengerät zur Ansteuerung von bis zu 16 ® Lüftungsgeräten inVENTer iV12-Smart. Er besteht aus einer Bedieneinheit und bis zu vier Clust-Air ® -Modulen, an welche jeweils bis zu vier Lüftungsgeräte inVENTer ® iV12-Smart ange- schlossen werden können.

  • Seite 14: Montagevorbereitung

    Mauerwerk und Innenputz (Variante Corner) geöffnet TIPP Zur Erleichterung der Montage ist der Wandeinbaublock D180 V-210x249x120 optional erhältlich. Er wird im Rohbau eingesetzt, verbaut und ersetzt die nachträglich anfallende Kern- bohrung (Wandöffnung). • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner...

  • Seite 15: Maßzeichnungen

    Maßzeichnungen Wandöffnung iV12-Smart y ≥ 250 y ≥ 250 Ø Ø Mit Wetterschutzhaube Smart Mit Wetterschutzhaube 09 Abbildung 11: Maßzeichnung Wandöffnung iV12-Smart 1 Wandöffnung Neubau 4 Außenkante Laibung (Dämmung mit Putz) 2 Wandöffnung Altbau 3 Position Wetterschutzhaube 5 Tür-/Fensterrahmen 6 Unterkante Laibung (Sturz) Mindestabstand zu angrenzenden Bauteilen an der Innenwand Mindestabstand zu angrenzenden Bauteilen an der Außenwand...
  • Seite 16 Flachkanal Corner 400 verwenden, wenn (y + z) min. 265 mm / max. 285 beträgt. Flachkanal Corner 500 verwenden, wenn (y + z) min 365 mm / max. 385 mm beträgt. Dämmstärke auf dem Flachkanal muss mindestens 10 mm betragen. • Lüftungssystem inVENTer ® iV12-Smart ®...
  • Seite 17 Wandöffnung iV12-Smart Corner 265 ≤ y ≤ 285 365 ≤ y ≤ 385 Ø Ø Flachkanal Corner 400 Flachkanal Corner 500 Abbildung 13: Maßzeichnung Wandöffnung iV12-Smart Corner 1 Wandöffnung 4 Außenkante Laibung 2 Position Flachkanal Corner (Dämmung mit Putz) 3 Unterkante Laibung (Sturz) 5 Tür-/Fensterrahmen Mindestabstand zu angrenzenden Bauteilen an der Innenwand Siehe Abb.
  • Seite 18 3 Abdeckung Wetterschutzhaube Grundplatten Wetterschutzhauben Ø Ø Grundplatte Wetterschutzhaube Smart Grundplatte Wetterschutzhaube 09 Abbildung 16: Bohrbilder Grundplatten Wetterschutzhaube 09 und Wetterschutzhaube Smart 1 Bohrung Ø 8mm, min. 50 mm tief • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 19 4 Hartschaum-Einlage 2 Öffnung Wandeinbauhülse 5 Wandhalter 3 Schalldämm-Einlage Laibungsgitter Ø 28,1 Abbildung 18: Maßzeichnung Laibungsgitter 1 Abtropfkante oben 4 Durchgangs-Bohrung 2 Lamellen 5 Kondensat-Ablauf 3 Abtropfkante unten • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 20 A - A Abbildung 19: Maßzeichnung Innenblende R-D290 1 Abstandshalter 4 Dämmmatte 2 Grundplatte Innenblende 5 Einbaukennzeichnung 3 Abdeckung Innenblende (Schriftzug inVENTer) A - A Abbildung 20: Maßzeichnung Innenblende V-220x200 1 Abstandshalter 3 Abdeckung Innenblende 2 Grundplatte Innenblende 4 Halteplatte IB-V-220x200 •...
  • Seite 21 MoNTAGEVoRBEREITUNG A - A □ Abbildung 21: Maßzeichnung Innenblende Flair V-233x233 1 Abstandshalter 4 Halteplatte IB-V-233x233 2 Grundplatte Innenblende 5 Abdeckung Innenblende 3 Schalldämmeinsatz (optional) 6 Befestigungsbohrung • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...

  • Seite 22: Elektrischer Anschluss

    Anordnung der Lüftungssysteme in Bus-Struktur möglich. Wir empfehlen die Verwendung eines LiYY3x0,75 Rundkabels. Klemmenbelegung Stecker Regler Abbildung 22: Steckerbelegung 1 Rundleitung weiß 2 Rundleitung grün 3 Rundleitung braun (Lü1) (Ub+) (Lü2) • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 23 Die Leuchtdiode leuchtet nicht. (siehe Abb. 23: Start-Einstellungen: Start-Richtung Abluft) Im Zuluft-Betrieb ist der grüne Stecker gedreht. Die Klemmschrauben sind nach unten gerichtet und nicht sichtbar. Die Leuchtdiode leuchtet. (siehe Abb. 23: Start-Einstellungen: Start-Richtung Zuluft) • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ®...

  • Seite 24: Einbau Und Montage

    TIPP Für die inVENTer ® iV12-Smart und iV12-Smart Corner stehen neben dem Komplett-Set auch ein Vorbereitungs-Set und ein Fertigstellungs-Set zur Verfügung. Verschließen Sie nach dem Einsetzen der Wandeinbauhülse die Wandöffnung von innen und außen mit Styropor-Scheiben, um Verschmutzung zu vermeiden.

  • Seite 25: Fertigstellungs-Set

    EINBAU UND MoNTAGE Fertigstellungs-Set Abbildung 25: Alternative Fertigstellungs-Sets 1 Einschub iV12-Smart 3 Innenblende Flair V-233x233 2 Innenblende R-D290 4 Innenblende V-220x200 Das Fertigstellungs-Set wird nach Abschluss der Bauarbeiten von innen montiert. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner...

  • Seite 26: Hinweise Zum Ral-Gerechten Einbau

    Montage von Fenstern und Türen, deren Einbau nach RAL zu erfolgen hat und normativ ® geregelt ist. Wenden Sie diese Vorgehensweise auch bei den inVENTer -Lüftungsgeräten an. Neben den tragenden und dämmenden Eigenschaften der Wände gibt es ebenfalls festgelegte, deinierte Sperrebenen.

  • Seite 27: Wandeinbaublock D180 V-249X210X120 Einsetzen (Optional)

    ► Setzen Sie das Blocksystem (6) an der ent- sprechenden Stelle ins Mauerwerk (7). Achten Sie darauf, die Mindestabstände einzuhalten. (siehe Abs. 3.2: Maßzeichnungen – Wandöffnung). ► Mauern Sie das Blocksystem (6) ins Mauer- werk ein. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 28 Ö Der Wandeinbaublock, als Ersatz für die Wandöffnung, ist eingesetzt. TIPP Das Anbringen der Wandöffnung, wie in Abschnitt 5.5 beschrieben, ist nicht notwendig. Die Öffnung im Wandeinbaublock ersetzt die Wandöffnung. Fahren Sie mit dem Anbringen des Putzschlitzes, Seite 30, fort. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner...

  • Seite 29: Wandöffnung/Putzschlitz Erstellen

    Achten Sie darauf, dass Sie die Wandöffnung richtig positionieren. (siehe Abschnitt 3.2) iV12-Smart: Bringen Sie die Wandöffnung mit mindestens 250 mm Abstand zu Bauteilen an der Innenwand und mindestens 450 mm Abstand zu Bauteilen an der Außenwand an, um die Innen- blende und die Wetterschutzhaube korrekt montieren zu können.

  • Seite 30: Kabel Regler Verlegen

    Regler zur Wandöffnung des Lüftungs- gerätes. Achten Sie darauf, dass das Kabelende (1) ca. 500 mm in den Innenraum hineinragt. ► Verputzen Sie den Putz-/Mauerschlitz (3). Ö Ö Das Kabel Regler ist verlegt. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...

  • Seite 31: Wandeinbauhülse Lüftungssystem Iv12-Smart Montieren

    EINBAU UND MoNTAGE Wandeinbauhülse Lüftungssystem iV12-Smart montieren Voraussetzungen: Die Wandöffnung Ø 180 mm ist fertig gestellt. Das Kabel Regler ist verlegt. ► Ermitteln Sie die exakte Wandstärke + 10 mm. Achten Sie darauf, die Dicke von Außenputz und Dämmung (1), Mauerwerk (2) und Innen- putz (3) zu addieren.
  • Seite 32 Entfernen Sie die Gewindesicherungen an den Befestigungselementen erst nach Beendigung der Wandarbeiten, damit die Gewinde nicht verschmutzen. Stabilisieren Sie die Wandeinbauhülse vor dem Ausschäumen durch Einschieben des Wärme- speichers oder ein geeignetes Material, damit sie sich nicht verformt. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ®...
  • Seite 33 ► Kürzen Sie, wenn nötig, die Wandeinbau- hülse (19) mit 10 mm Überstand zum Außen- putz und entgraten Sie die Kanten. Achten Sie darauf, für den iV12-Smart Corner einen Überstand von +30 mm zu belassen. TIPP Entfernen Sie vor dem Anbringen des Anschlagbandes in die Wandeinbauhülse die Styropor- Scheiben außenwandseitig aus der Wandeinbauhülse, um später Reversier-Ventilator und...

  • Seite 34: Wandeinbauhülse Lüftungssystem Iv12-Smart Corner Montieren

    EINBAU UND MoNTAGE Wandeinbauhülse Lüftungssystem iV12-Smart Corner montieren Voraussetzungen: Die Wandöffnung Ø 180 mm ist fertig gestellt. Das Kabel Regler ist verlegt. ► Ermitteln Sie die exakte Wandstärke + 30 mm. Achten Sie darauf, die Dicke Mauerwerk (2) und Innenputz (1) (sowie evtl. vorhandenen Außenputz) zu addieren.
  • Seite 35 Außenkante auf der Grundplatte Wetterschutz- haube. Achten Sie darauf, dass das Dichtungs- band (4) einen Abstand von 5 mm zur Außen- kante der Grundplatte Wetterschutzhaube aufweist. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 36 Wasserwaage (12) aus. ► Markieren Sie die vier Bohrungen (grüne Pfeile). ► Bringen Sie die vier Bohrungen mit Ø 8 mm, min. 50 mm tief an. ► Setzen Sie die Dübel ein. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner...
  • Seite 37 (16) in Richtung Außenwand, bis sie nach unten einrastet. ► Verschrauben Sie die Abdeckung der Wetter- schutzhaube (18) mit den seitlichen Schrau- ben (grüne Pfeile) fest an der Grundplatte Wetterschutzhaube (19). Ö Ö Die Wetterschutzhaube Smart ist montiert. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 38 Aussparung (5) von 10 mm hat. TIPP Entfernen Sie vor der Montage der Grundplatte Wetterschutzhaube die Styropor-Scheiben au- ßenwandseitig aus der Wandeinbauhülse, um später Ventilator und Wärmespeicher montieren zu können. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner...
  • Seite 39 Falsche Versiegelung der Fuge zwischen Grundplatte Wetterschutzhaube und Fassade. Abdeckung Wetterschutzhaube kann nicht aufgesetzt werden. ► Nach Aufsetzen der Abdeckung Wetterschutzhaube die Fugen zwischen Abdeckung Wetterschutzhaube und Fassade mit dauerelastischer Außen-Dichtungsmasse an beiden Seiten und oben versiegeln. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ®...
  • Seite 40 ► Versiegeln Sie die Fuge (16) zwischen der Abdeckung der Wetterschutzhaube (17) und der Außenwand mit dauerelastischer Außen- Dichtungsmasse an den Seiten und oben. Ö Ö Die Wetterschutzhaube 09 ist montiert. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...

  • Seite 41: Außenabschluss Lüftungssystem Iv12-Smart Corner Montieren

    EINBAU UND MoNTAGE 5.10 Außenabschluss Lüftungssystem iV12-Smart Corner montieren Flachkanal Corner montieren HINWEIS Algenansammlung um den Flachkanal. Verfärbung der Fassade! ► Vor Montage des Flachkanals alle Dichtungsbänder umlaufend befestigen. ► In gefährdeten Gebieten vor Montage eine biozide Voreinstellung/wasserabweisende Vorbe- handlung der Putzoberläche um die Haube durchführen. (Befragen Sie dazu ihren Planer!) Voraussetzungen: Die Wandeinbauhülse ist montiert.
  • Seite 42 Wandeinbauhülse (8). ► Richten Sie den Flachkanal (9) mit einem Gefälle von 1 – 2° zur Fensterlaibung aus. ► Schrauben Sie den Flachkanal (10) mit den Wandhaltern (11) an die Außenwand. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner...
  • Seite 43 ► Tragen Sie den Außenputz auf Dämmung und Fensterlaibung auf. ► Verputzen Sie die Schiebehülse (13) mit 5 mm Überstand an der Fensterlaibung (14). Ö Ö Der Flachkanal Corner ist montiert. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 44 ► Schrauben Sie das Laibungsgitter (7) mit den Schrauben (8) an die Befestigungs- elemente (6) der Schiebehülse (5). Achten Sie darauf, dass die Lamellen (9) des Laibungsgitters (7) den Luftvolumenstrom vom Fenster weg leiten. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner...

  • Seite 45: Wärmespeicher Montieren Und Ventilator An Den Regler Anschließen

    ► Schieben Sie den Filzstreifen (4) bis zum Wär- mespeicher in Richtung Wetterschutzhaube/ Flachkanal. HINWEIS Falsche Ausrichtung des Reversier-Ventilators. Verletzungsgefahr an den Händen durch rotierende Bauteile (fehlender Berührungsschutz)! ► Ventilator-Gitter am Reversier-Ventilator muss zur Rauminnenseite weisen. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 46 Buchse auf dem Stecker-Bus (12). Achten Sie darauf, dass die Klemmschrauben am Stecker nach oben gerichtet sind. Ö Ö Der Abluft-Betrieb ist eingestellt. Ö Ö Der Reversier-Ventilator ist an den Regler angeschlossen. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...

  • Seite 47: Funktionsprüfung Durchführen Und Lüftungssystem Starten

    Buchse (1) am Stecker-Bus. ► Drehen Sie den Stecker (2) um 180°. ► Stecken Sie den Stecker Regler (2) mit den Klemmschrauben nach unten wieder in die grüne Buchse (1) auf dem Stecker-Bus. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ®...
  • Seite 48 Wandeinbauhülse (6) ein. ► Schieben Sie den Filzstreifen (5) bis zum Reversier-Ventilator (4) in Richtung Wetter- schutzhaube/Flachkanal. Ö Ö Der Einschub Wärmespeicher ist montiert. Ö Ö Das Lüftungssystem ist gestartet. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...

  • Seite 49: Innenblende Montieren/Demontieren

    ► Drehen Sie die Schrauben samt Unterleg- scheiben (7) lose in die Befestigungs- elemente (6) der Wandeinbauhülse. ► Ziehen Sie die Schrauben der Grundplat- te Innenblende (7) mit dem Innensechs- kant-Schlüssel (8) fest. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner...
  • Seite 50 Voraussetzungen: Der Einschub Wärmespeicher ist montiert. Die Start-Richtung des Reversier-Ventilators ist eingestellt. ► Setzen Sie die Grundplatte Innenblende (3) deckend zu den Befestigungselementen (1) der Wandeinbauhülse (2) auf die Innenwand • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 51 ► Schieben Sie die Abdeckung Innenblende (13) auf die Abstandshalter (12). Achten Sie darauf, dass alle Abstandshalter hörbar einrasten. Ö Ö Die Innenblende V-220x200 ist montiert. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 52 ► Setzen Sie die Dübel ein. ► Verschrauben Sie die Grundplatte Innenblen- de mit den Schrauben (5) an der Innenwand. Achten Sie darauf, dass die beiden Markie- rungspfeile (grüne Pfeile) auf der Grundplatte Innenblende nach oben zeigen. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner...
  • Seite 53 Innenblende R-D290/ V-220x200/ V-233x233 demontieren Voraussetzungen: Die Innenblende des Lüftungssystems ist montiert. ► Demontieren Sie die Innenblende in der jeweils umgekehrten Reihenfolge. Ö Ö Die Innenblende ist demontiert. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...

  • Seite 54: Bedienung

    Raum nicht aus. Innenblende R-D290 schließen Voraussetzung: Die Abdeckung der Innenblende ist offen. ► Drehen Sie die Abdeckung Innenblende (1) im Uhrzeigersinn. Ö Ö Die Innenblende R-D290 ist geschlossen. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 55 Voraussetzung: Die Abdeckung der Innenblende ist offen. ► Drücken Sie die Abdeckung Innenblende (1) bis zur Grundplatte Innenblende (2) in Richtung Innenwand. Ö Ö Die Innenblende ist geschlossen. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...

  • Seite 56: Abdeckung Innenblende Entfernen

    ► Ziehen Sie die Abdeckung Innenblende (1) auf sich zu und heben Sie die Abdeckung Innenblende nach oben ab. Ö Ö Die Abdeckung der Innenblende R-D290 ist entfernt. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 57 Innenblende (2) nach vorn. Achten Sie darauf, dass alle Abstandshalter ausrasten. ► Nehmen Sie die Abdeckung Innenblende (2) nach vorn ab. Ö Ö Die Abdeckung der Innenblende V-220x200 ist entfernt. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...

  • Seite 58: Innenblende Ankippen

    ► Schieben Sie die Abdeckung der Innenblende auf den unteren Abstandshaltern (1) in Richtung Grundplatte Innenblende. Ö Ö Die Abdeckung der Innenblende ist nach unten gekippt. Ö Ö Der Luftvolumenstrom wird nach oben gelenkt. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...

  • Seite 59: Staubilter Tauschen

    BEDIENUNG Staubilter tauschen TIPP Staubilter sind sehr langlebig und können mehrmals ausgewaschen werden. Wir Die inVENTer ® empfehlen Ihnen, die Staubilter regelmäßig zu reinigen. Innenblende R-D290 Voraussetzungen: Der Reversier-Ventilator ist am Regler ausgeschaltet. Die Abdeckung der Innenblende ist entfernt. ► Nehmen Sie den Staubilter (2) von der Grund- platte Innenblende (1) ab. ► Setzen Sie einen neuen oder gereinigten Staubilter (5) in die Grundplatte (3) ein. Achten Sie darauf, den Staubilter (5) fest auf die Fixiernasen (4) der Grundplatte Innenblende (3) zu drücken.
  • Seite 60 Achten Sie darauf, die Rastnasen (grüne Pfeile) an den Abstandshaltern (9) nach innen zu drücken. ► Schieben Sie die Abdeckung Innenblende (10) auf die Abstandshalter (9). Achten Sie darauf, dass alle Abstandshalter hörbar einrasten. Der Staubilter ist getauscht. Ö Ö • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...

  • Seite 61: Einschub Wärmespeicher Ausbauen/Einbauen

    Innensechskant-Schlüssel. ► Entfernen Sie die Grundplatte Innenblende (2) von der Innenwand. Ö Ö Die Grundplatte ist demontiert. ► Entfernen Sie den vorderen Filzstreifen (4) aus der Wandeinbauhülse (3). • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 62 ► Entfernen Sie den zweiten Filzstreifen (9) aus der Wandeinbauhülse (8). ► Ziehen Sie den Wärmespeicher (10) am Griff (11) heraus. Ö Ö Der Einschub Wärmespeicher ist ausgebaut. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 63 ► Legen Sie den zweiten Filzstreifen (10) in die Wandeinbauhülse (11) ein und schieben Sie ihn bis an den Reversier-Ventilator (9). Ö Ö Der Einschub Wärmespeicher ist eingebaut. TIPP Den weiteren Einbau inden Sie in Abschnitt 5.13: Einbau und Montage ‒ Innenblende montieren. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...

  • Seite 64: Wärmespeicher Und Reversier-Ventilator Reinigen

    ► Lassen Sie das Wasser abtropfen. ► Warten Sie, bis der Wärmespeicher getrocknet ist. ► Reinigen Sie den Reversier-Ventilator (2) vorsichtig mit einem weichen Pinsel (3). Ö Ö Der Wärmespeicher und der Reversier-Ventilator sind gereinigt. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...

  • Seite 65: Technische Daten

    Max. 140 mA Leistungsaufnahme 1 – 3 W Volumenstrombezogene elektr. Ventilatorleistung 0,1 – 0,13 W/(m³/h) Energieefizienzklasse Wandstärke mit Putz > 250 mm Wandöffnung Ø 180 mm Wandeinbauhülse Ø 160 mm • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 66 TECHNISCHE DATEN Einschub Wärmespeicher iV12-Smart Merkmal Wert Durchmesser/Tiefe Ø 160 mm/ 329 mm Gewicht 2050 g Wandeinbauhülse Bezeichnung Länge (mm) Maße (mm) Gewicht (g) Wandeinbauhülse R-D160x495 Ø 160 Wandeinbauhülse R-D160x745 Ø 160 1230 Flachkanal Bezeichnung Länge (mm) Maße (mm) Gewicht (g)
  • Seite 67 Weiß – RAL9010 Innenblende Flair V-233x233 Merkmal Wert 233 mm/ 233 mm/ 61 mm Breite/Höhe/Tiefe – offen (geschlossen) (43 mm) Gewicht 650 g Farbe Weiß – RAL 9010 • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...

  • Seite 68: Lieferumfang

    Komponente Bestellnummer iV12-Smart Vorbereitungsset 1001-0133 Montage- und Bedienungsanleitung 7002-0014 2K-Montageschaum 1004-0050 Fertigstellungs-Set • Einschub Wärmespeicher iV12-Smart • Innenblende (R-D290/ V-220x200/ Flair V-233x233) • Montage- und Bedienungsanleitung Komponente Bestellnummer iV12-Smart Fertigstellungsset 1001-0134 Komplett-Set • Wandeinbauhülse R-D160 mit Styropor-Scheiben und Montagekeilen • Wetterschutzhaube (weiß/grau/Nord) • Einschub Wärmespeicher iV12-Smart...

  • Seite 69: Lieferumfang Lüftungssystem Iv12-Smart Corner

    LIEFERUMFANG Lieferumfang Lüftungssystem iV12-Smart Corner Vorbereitungs-Set • Wandeinbauhülse R-D160 mit Styropor-Scheiben und Montagekeilen • Flachkanal und Laibungsgitter (weiß/grau/Nord) • Montage- und Bedienungsanleitung • 2K-Montageschaum (optional) Komponente Bestellnummer iV12-Smart Corner Vorbereitungsset 1001-0136 Montage- und Bedienungsanleitung 7002-0014 2K-Montageschaum 1004-0050 Fertigstellungs-Set • Einschub Wärmespeicher iV12-Smart • Innenblende (R-D290/ V-220x200/ Flair V-233x233)

  • Seite 70: Komponenten

    1506-0068 Wandeinbauhülse R-D160x745 1506-0069 Flachkanal Corner Komponente Bestellnummer Flachkanal 90x220x400 (D160) Corner 1506-0066 Flachkanal 90x220x500 (D160) Corner 1506-0067 Einschub Wärmespeicher mit Reversier-Ventilator Komponente Bestellnummer Einschub Wärmespeicher iV12-Smart 1507-0013 • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 71 Wetterschutzhaube-Smart, grau ‒ RAL 9006 1508-0063 Wetterschutzhaube-Smart, Nord ‒ RAL 7011 1508-0069 Laibungsgitter Komponente Bestellnummer Laibungsgitter 90x220, weiß – RAL 9016 1508-0018 Laibungsgitter 90x220, grau – RAL 9006 1508-0065 Laibungsgitter 90x220, Nord – RAL 7011 1508-0030 • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...

  • Seite 72: Zubehör Und Ersatzteile

    3008-0078 Styroporscheibe R-D180x30 (für Wandeinbaublock) 3007-0096 Dämmstoffdübel-Set 1004-0067 2K-Montageschaum (nur für Unternehmen) 1004-0050 Ersatzteile Komponente Bestellnummer Wärmespeicher iV12-Smart (mit Reversier-Ventilator) 2002-0020 Reversier-Ventilator iV12-Smart + Steckebus 4.0 2007-0024 Grundplatte IB-R-D290, weiß 2003-0026 • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner...
  • Seite 73 2004-0092 Abdeckung WSH-Smart, grau 2004-0093 Abdeckung WSH-Smart, RAL7011 2004-0100 Schiebehülse Flachkanal-90x220 Corner 2001-0037 Befestigungsschelle Flachkanal Corner 3008-0027 Beipack WSH-09/WSG 2005-0025 Beipack Laibungsgitter 90x220 2005-0017 Beipack Flachkanal 90x220 2005-0057 • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...

  • Seite 74: Wartung Und Instandhaltung

    WARTUNG UND INSTANDHALTUNG Wartung und Instandhaltung ® Das Lüftungssystem inVENTer iV12-Smart ist nahezu wartungsfrei. Auf der nächsten Seite inden Sie eine Tabelle mit einer Aulistung aller empfohlenen Wartungsmaßnahmen. VoRSICHT Wartung/Instandhaltung durch Kinder und Personen mit eingeschränkten Fähigkeiten. Verletzung von Körperteilen und/oder Fehlfunktion des Lüftungssystems! ► Sämtliche Wartung und Instandhaltung des Lüftungssystems nicht von Kindern und Perso- nen durchführen lassen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähig- keiten oder ihrer Unerfahrenheit oder Unkenntnis nicht sicher dazu in der Lage sind.
  • Seite 75 WARTUNG UND INSTANDHALTUNG Wartungsempfehlungen Bei den hier aufgeführten Wartungsmaßnahmen und -intervallen handelt es sich um Empfehlungen der inVENTer GmbH. Je nach Bedarf und/oder Luftqualität kann Ihr persönlicher Wartungsplan von diesen Empfeh- lungen abweichen. Zeitspanne Baugruppe Wartungsmaßnahme Feinilter Feinilter austauschen. Monatlich Pollenilter Pollenilter austauschen.

  • Seite 76: Fehlerbehebung Und Entsorgung

    Sitz des Steckers am Regler kontrollie- Installationsfehler. ren. Der Stecker muss fest im Steckergehäuse sitzen. Zuluft kalt Regler arbeitet in der Betriebsart Wärmerückgewinnung am Betriebsart Durchlüftung. Regler einschalten. • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...
  • Seite 77 Wertstoff-Sammlung ABS+15 % Glasfaser Innenblende R-D290 Wertstoff-Sammlung +PS-SZ PS-SZ, POM Innenblende V-220x200 Wertstoff-Sammlung PP+40 % Kreide Innenblende Flair PS-SZ, POM Wertstoff-Sammlung V-233x233 Wärmespeicher Keramik Hausmüll Staubilter TPU/PES Hausmüll Pollenilter Hausmüll Feinilter Hausmüll • Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart ® Corner Montage- und Bedienungsanleitung...

  • Seite 78: Gewährleistung Und Service

    Der Hersteller übernimmt eine Gewährleistung von zwei Jahren für die Lüftungsgeräte ® inVENTer iV12-Smart und iV12-Smart Corner und zusätzlich eine Garantie von acht Jahren für den Wärmespeicher. Der Gewährleistungsanspruch erlischt, wenn: • Schäden auftreten, die durch unsachgemäße und zweckwidrige Behandlung und Benutzung oder durch Nichtbeachtung der Montage- und Bedienungsanleitung verursacht werden, • Ergänzungs- oder Zubehörteile verwendet werden, die nicht vom Hersteller des Systems...

  • Seite 79: Impressum

    FAx: +49 (0) 36427 211-113 E-MAIL: INFO@INVENTER.DE HOMEPAGE: WWW.INVENTER.DE GESCHÄFTSFÜHRER: ANNETT WETTIG UMSATZSTEUER-IDENTNUMMER: DE 815494982 AMTSGERICHT JENA HRB 510380 BILDNACHWEIS: © INVENTER GMBH 2015 RECHTE AN ALLEN INHALTEN: © INVENTER GMBH 2015 ÄNDERUNGEN VORBEHALTEN. ALLE ANGABEN OHNE GEWÄHR. FÜR DRUCKFEHLER WIRD KEINE HAFTUNG ÜBERNOMMEN. •...
  • Seite 80 GmbH Ortsstraße 4a D-07751 Löberschütz Telefon: +49 (0) 36427 211-0 Fax: +49 (0) 36427 211-113 E-Mail: info@inventer.de Version 12/2015 Änderungen vorbehalten Bestell-Nummer 7002-0014 www.inventer.de © inVENTer GmbH 2015...
