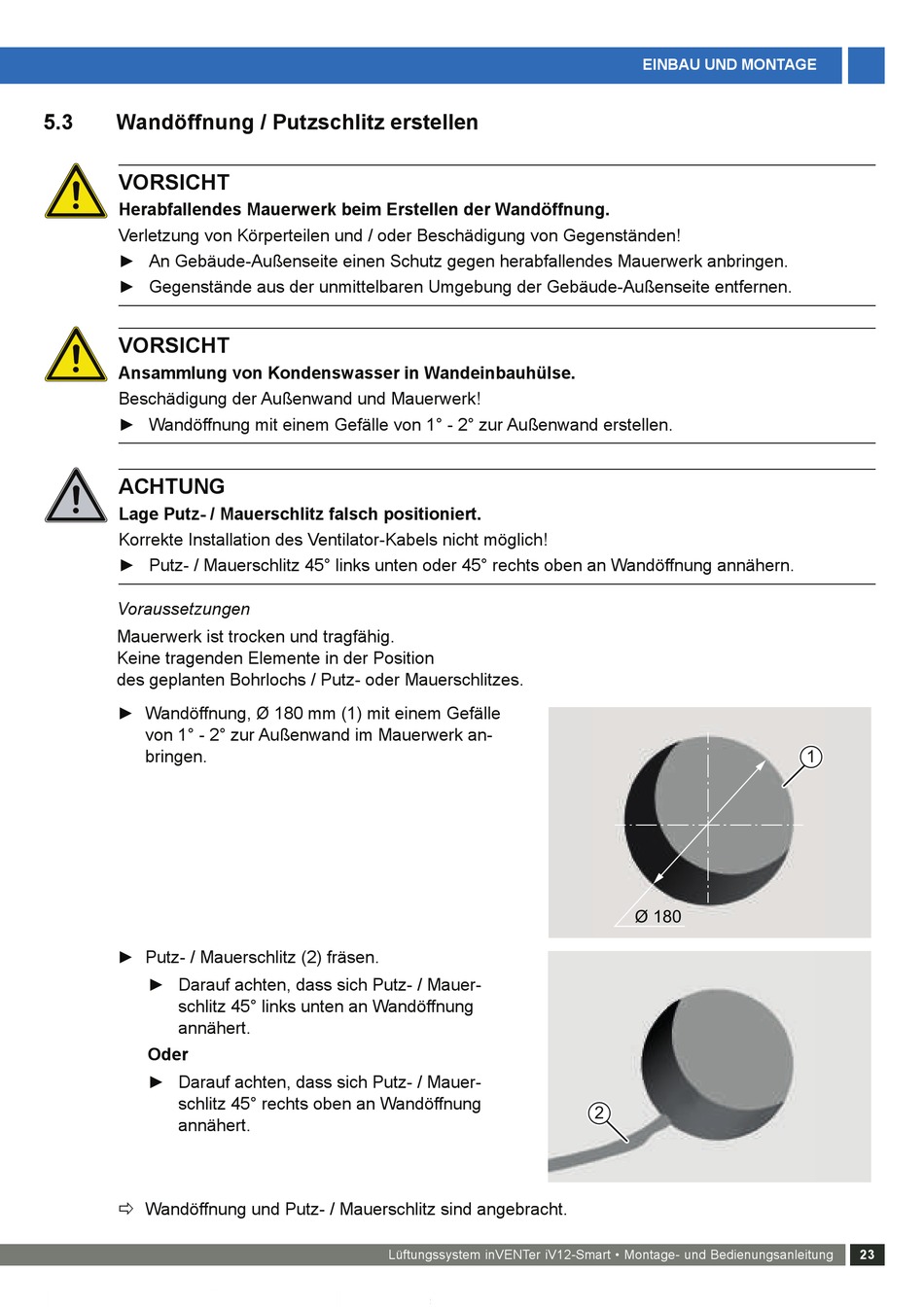

5.3 Wandöffnung / Putzschlitz erstellen
VORSICHT
Herabfallendes Mauerwerk beim Erstellen der Wandöffnung.
Verletzung von Körperteilen und / oder Beschädigung von Gegenständen!
" An Gebäude-Außenseite einen Schutz gegen herabfallendes Mauerwerk anbringen.
" Gegenstände aus der unmittelbaren Umgebung der Gebäude-Außenseite entfernen.
VORSICHT
Ansammlung von Kondenswasser in Wandeinbauhülse.
Beschädigung der Außenwand und Mauerwerk!
" Wandöffnung mit einem Gefälle von 1° - 2° zur Außenwand erstellen.
ACHTUNG
Lage Putz- / Mauerschlitz falsch positioniert.
Korrekte Installation des Ventilator-Kabels nicht möglich!
" Putz- / Mauerschlitz 45° links unten oder 45° rechts oben an Wandöffnung annähern.
Voraussetzungen
Mauerwerk ist trocken und tragfähig.
Keine tragenden Elemente in der Position
des geplanten Bohrlochs / Putz- oder Mauerschlitzes.
• Wandöffnung, Ø 180 mm (1) mit einem Gefälle
von 1° - 2° zur Außenwand im Mauerwerk an-
bringen.
• Putz- / Mauerschlitz (2) fräsen.
• Darauf achten, dass sich Putz- / Mauer-
schlitz 45° links unten an Wandöffnung
annähert.
Oder
• Darauf achten, dass sich Putz- / Mauer-
schlitz 45° rechts oben an Wandöffnung
annähert.
ð Wandöffnung und Putz- / Mauerschlitz sind angebracht.
Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
E I NBAU UND MO NTAG E EINBAU UND MONTAGE
Ø 180
2
1
23
