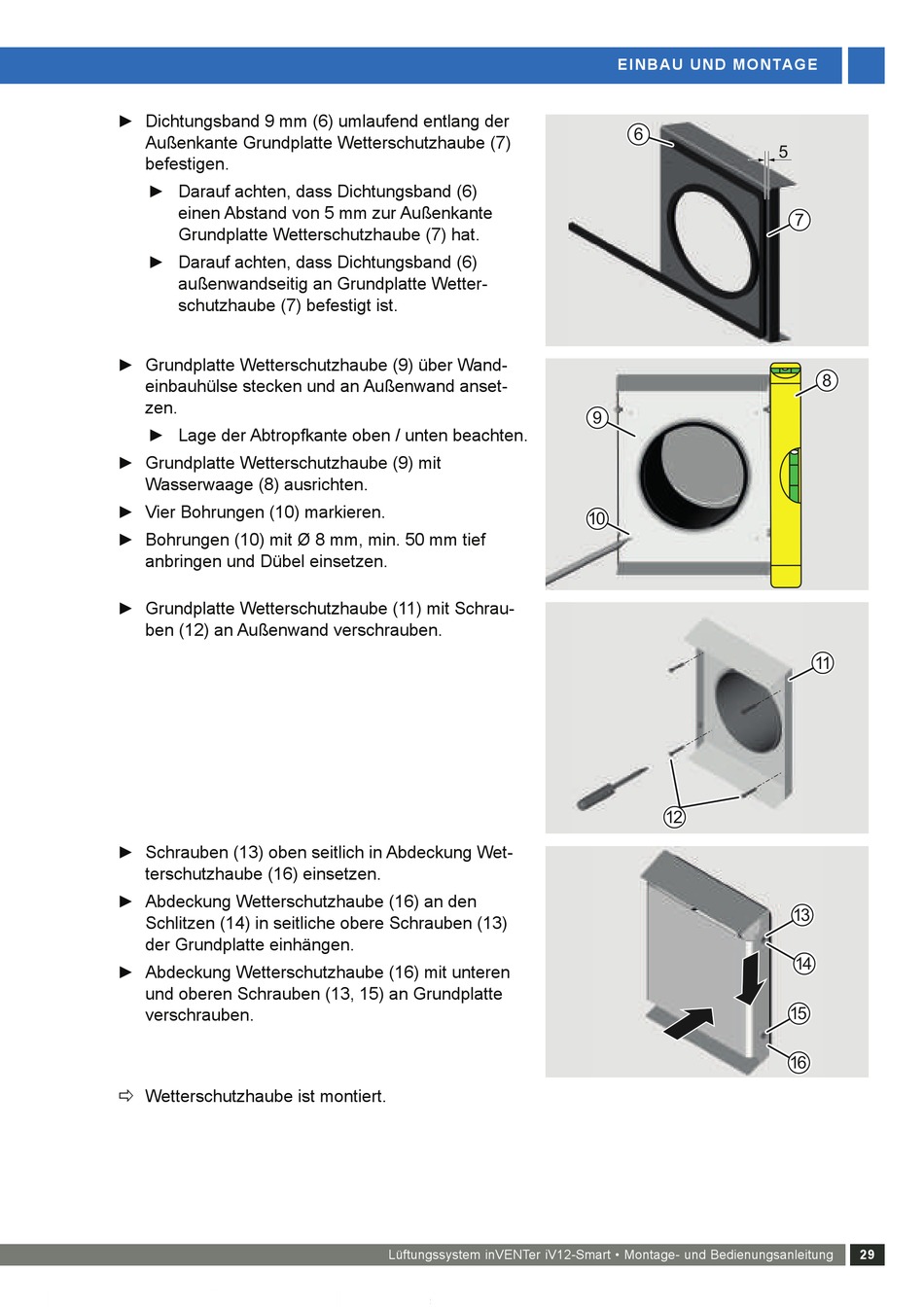

• Dichtungsband 9 mm (6) umlaufend entlang der
Außenkante Grundplatte Wetterschutzhaube (7)
befestigen.
• Darauf achten, dass Dichtungsband (6)
einen Abstand von 5 mm zur Außenkante
Grundplatte Wetterschutzhaube (7) hat.
• Darauf achten, dass Dichtungsband (6)
außenwandseitig an Grundplatte Wetter-
schutzhaube (7) befestigt ist.
• Grundplatte Wetterschutzhaube (9) über Wand-
einbauhülse stecken und an Außenwand anset-
zen.
• Lage der Abtropfkante oben / unten beachten.
• Grundplatte Wetterschutzhaube (9) mit
Wasserwaage (8) ausrichten.
• Vier Bohrungen (10) markieren.
• Bohrungen (10) mit Ø 8 mm, min. 50 mm tief
anbringen und Dübel einsetzen.
• Grundplatte Wetterschutzhaube (11) mit Schrau-
ben (12) an Außenwand verschrauben.
• Schrauben (13) oben seitlich in Abdeckung Wet-
terschutzhaube (16) einsetzen.
• Abdeckung Wetterschutzhaube (16) an den
Schlitzen (14) in seitliche obere Schrauben (13)
der Grundplatte einhängen.
• Abdeckung Wetterschutzhaube (16) mit unteren
und oberen Schrauben (13, 15) an Grundplatte
verschrauben.
ð
Wetterschutzhaube ist montiert.
