EINBAU UND MONTAGE
4.9

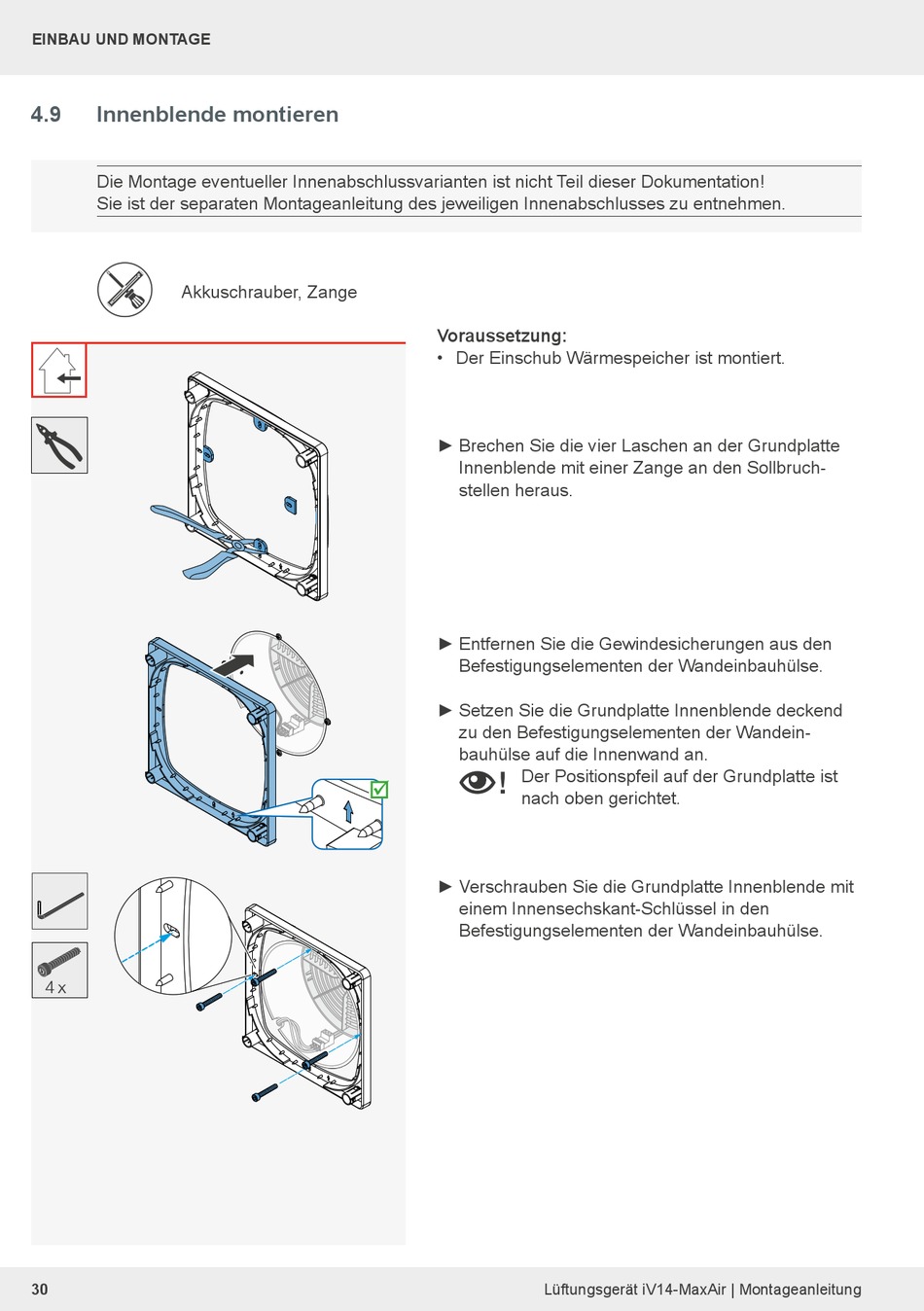

Innenblende montieren

Die Montage eventueller Innenabschlussvarianten ist nicht Teil dieser Dokumentation!
Sie ist der separaten Montageanleitung des jeweiligen Innenabschlusses zu entnehmen.
Akkuschrauber, Zange
4 x
30
30
Voraussetzung:
• Der Einschub Wärmespeicher ist montiert.
► Brechen Sie die vier Laschen an der Grundplatte
Innenblende mit einer Zange an den Sollbruch-
stellen heraus.
► Entfernen Sie die Gewindesicherungen aus den
Befestigungselementen der Wandeinbauhülse.
► Setzen Sie die Grundplatte Innenblende deckend
zu den Befestigungselementen der Wandein-
bauhülse auf die Innenwand an.
Der Positionspfeil auf der Grundplatte ist
!

nach oben gerichtet.
► Verschrauben Sie die Grundplatte Innenblende mit
einem Innensechskant-Schlüssel in den
Befestigungselementen der Wandeinbauhülse.
