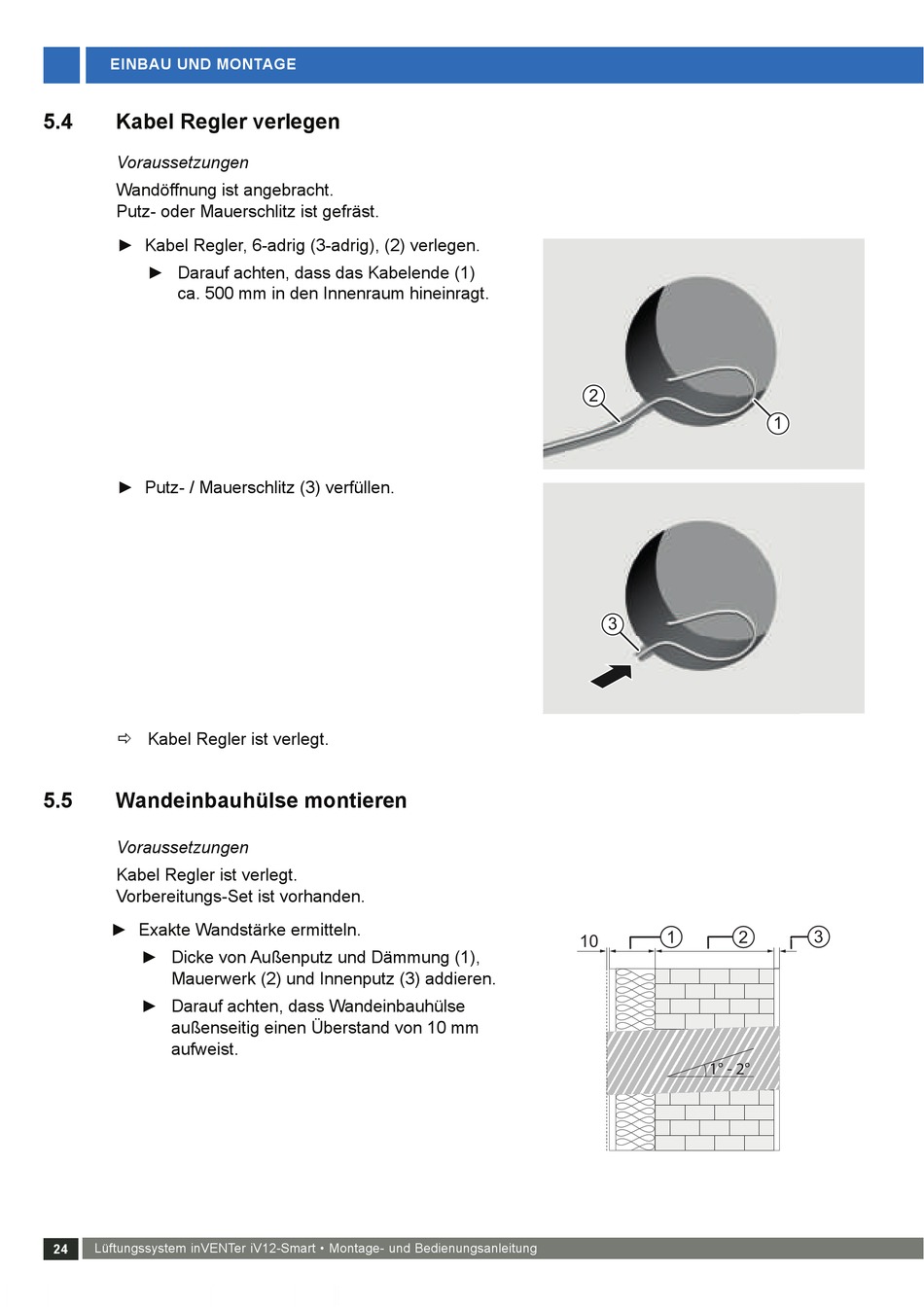

EINBAU UND MONTAGE
5.4

Kabel Regler verlegen

Voraussetzungen
Wandöffnung ist angebracht.
Putz- oder Mauerschlitz ist gefräst.
• Kabel Regler, 6-adrig (3-adrig), (2) verlegen.
• Darauf achten, dass das Kabelende (1)
ca. 500 mm in den Innenraum hineinragt.
• Putz- / Mauerschlitz (3) verfüllen.
ð Kabel Regler ist verlegt.
5.5 Wandeinbauhülse montieren
Voraussetzungen
Kabel Regler ist verlegt.
Vorbereitungs-Set ist vorhanden.
• Exakte Wandstärke ermitteln.
• Dicke von Außenputz und Dämmung (1),
Mauerwerk (2) und Innenputz (3) addieren.
• Darauf achten, dass Wandeinbauhülse
außenseitig einen Überstand von 10 mm
aufweist.
