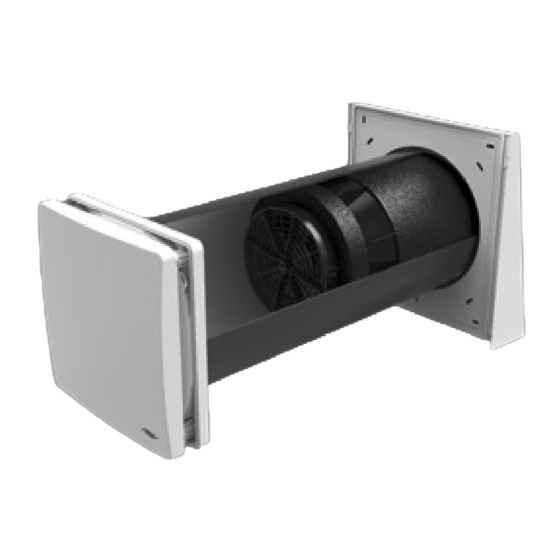

inVENTer iV14-MaxAir Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. inVENTer Anleitungen
  4. Lüftungsanlagen
  5. iV14-MaxAir
  6. Montage- und bedienungsanleitung

inVENTer iV14-MaxAir Montage- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für iV14-MaxAir:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
iV14-MaxAir
Montage- und Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für inVENTer iV14-MaxAir

Inhaltszusammenfassung für inVENTer iV14-MaxAir

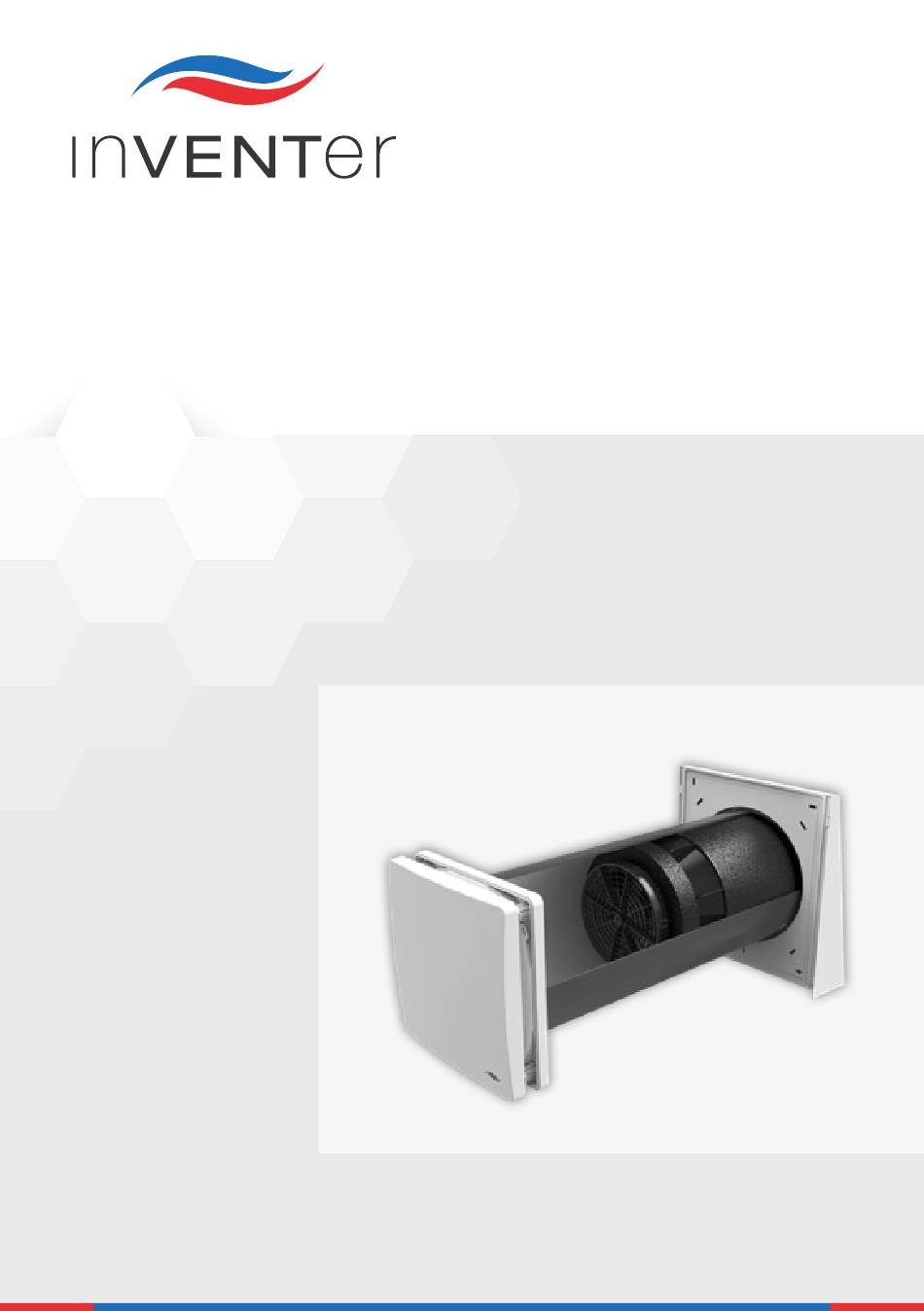

  • Seite 1 Montage- und Bedienungsanleitung...
  • Seite 2 ® ® Handelsmarken der inVENTer GmbH. Das Urheberrecht dieses Dokuments verbleibt beim Hersteller. Rechte an allen Inhalten und Bildmaterial: © inVENTer GmbH 2020-21. Alle in dieser Dokumentation verwendeten Marken sind das Eigentum Ihrer jeweiligen Hersteller und sind hiermit anerkannt. Haftungsausschluss...

  • Seite 3: Inhaltsverzeichnis

    Einschub Wärmespeicher reinigen und einbauen ............36 Abdeckung Innenblende anbringen ................38 Technische Daten ........................39 Allgemeine Spezifikationen .................... 39 Energielabel iV14-MaxAir nach ErP-Richtlinie, Verordnung 1254/2014 ......40 Spezifikationen nach ErP-Richtlinie, Verordnung 1254/2014 ........41 Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
  • Seite 4 INHALTSVERZEICHNIS Lieferumfang ..........................43 Zubehör und Ersatzteile ......................44 10 Fehlerbehebung und Entsorgung ..................45 Gewährleistung und Garantie ....................47 12 Service ............................47 Anhang 1: Anschlussprotokoll....................48 Anhang 2: Reinigungssprotokoll ................... 49 Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 5: Benutzer- Und Sicherheitshinweise

    BENUTZER- UND SICHERHEITSHINWEISE Benutzer- und Sicherheitshinweise Danke, dass Sie sich für ein Qualitätsprodukt von inVENTer entschieden haben! Dieses Kapitel gibt Ihnen einen Überblick über die grundsätzlichen Sicherheitsvorkehrungen für einen sicheren und einwandfreien Betrieb Ihres Lüftungssystems. Benutzerinformation Sicherheits- und Warnhinweiskonzept Die Sicherheits- und Warnhinweise in dieser Montage- und Bedienungsanleitung sind einheit- lich aufgebaut und mit einem Symbol auf der linken Seite des Hinweises gekennzeichnet.

  • Seite 6: Sicherheitshinweise

    • Verwenden Sie das Gerät/System nur entsprechend der Einsatzfälle, die in dieser Dokumen- tation beschrieben sind und nur in Verbindung mit den Komponenten, die von der inVENTer GmbH empfohlen, zugelassen und in dieser Dokumentation genannt sind. Änderungen oder Umbauten am Gerät/System sind nicht zulässig.
  • Seite 7 Personen erfolgen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht sicher dazu in der Lage sind. Kleine Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 8: Nicht Bestimmungsgemäßer Gebrauch

    Das Lüftungsgerät entspricht den technischen Sicherheitsanforderungen und Normen elektrischer Geräte für den Hausgebrauch. Es ist konform mit geltenden Richtlinien der Europäischen Union: • 2014/30/EC: Elektromagnetische Verträglichkeit • 2009/125/EC: Öko-Design • 2014/35/EC: Niederspannung • 2011/65/EC: RoHS Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 9: Systemübersicht

    SYSTEMÜBERSICHT Systemübersicht Das Lüftungssystem iV14-MaxAir ist für die Belüftung von gewerblichen Räumen, wohnähn- lichen Räumen (Büroräume, Restaurants, u. ä.) und Wohnräumen konzipiert. Es ist für den Einbau in Neubauten sowie zum nachträglichen Einbau in Altbauten geeignet. Der Einbau erfolgt generell in die Außenwand.

  • Seite 10: Aufbau

    SYSTEMÜBERSICHT Aufbau Wetterschutzhaube Flex Abbildung 1: Übersicht Lüftungsgerät iV14-MaxAir Komponenten Außenabschluss: Einschub Wärmespeicher (Wärmespeicher und inVENTron) Wetterschutzhaube Flex 1 Abdeckung Wetterschutzhaube 5 Wärmespeicher mit Dämmung 2 Grundplatte Wetterschutzhaube 6 Griff Wärmespeicher 7 Leitwerk R-D200 (breit) 8 Reversier-Ventilator Xenion EFP Wandeinbauhülse 9 Leitwerk Slim (schmal) 3 Wandeinbauhülse R-D200...

  • Seite 11: Funktion

    SYSTEMÜBERSICHT Funktion Das Lüftungssystem iV14-MaxAir wird eingesetzt, um die Belüftung von Wohnräumen und wohnraumähnlichen Gewerberäumen sicherzustellen. Ein integrierter Wärmespeicher aus Keramik sorgt dabei für eine optimale Wärmerückgewinnung. Das Lüftungssystem arbeitet nach dem Prinzip der Wärmerückgewinnung durch Richtungswechsel des Ventilators. Der integrierte Wärmespeicher lädt sich mit der Wärmeenergie der Raumluft auf, wenn sie nach...

  • Seite 12: Bedienelemente

    Bedienelemente Regler sMove Der Regler sMove ist ein elektronisches Bediengerät zur Ansteuerung von bis zu vier Lüftungsgeräten iV14-MaxAir. Er zeichnet sich durch sein zeitloses und flaches Design, eine einfache Montage, sowie ein einfaches Bedienkonzept mittels Berührung aus. Er ist in Flat- und in Standard-Ausführung erhältlich: Die Standard-Ausführung verfügt, im Gegensatz zur Flat-Ausführung,...

  • Seite 13: Montagevorbereitung

    2 zu angrenzenden Bauteilen an der Außenwand (Dämmstärke/Rollladen beachten): Wetterschutzhaube Flex: 450 mm ab Bohrungsmitte/Mittelachse 3 zu angrenzenden Bauteilen an der Innenwand: 250 mm ab Bohrungsmitte/Mittelachse 4 zu frontal angrenzenden Bauteilen: 300 mm für Reinigungsarbeiten Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 14: Position Der Wandöffnung

    Position der Wandöffnung Mit Wetterschutzhaube Flex: ≥ 250 ≥ 250 Ø Position Wandöffnung Position Wandeinbausystem Simplex Abbildung 2: Maßzeichnung Wandöffnung iV14-MaxAir (Innenansicht) 1 Wandöffnung (Abb. 2, links) 3 Laibung Wandeinbausystem Simplex (Abb. 2, rechts) 4 Tür-/Fensterrahmen 2 Kontur Wetterschutzhaube 5 Unterkante Sturz Mindestabstand zu angrenzenden Bauteilen an der Innenwand Wetterschutzhaube auf Höhe Sturz anbringen...

  • Seite 15: Schnittzeichnung Lüftungsgerät Iv14-Maxair

    MONTAGEVORBEREITUNG Schnittzeichnung Lüftungsgerät iV14-MaxAir 1 – 2° Wandstärke ≥ 280 Abbildung 3: Schnittzeichnung Lüftungsgerät iV14-MaxAir mit Wetterschutzhaube Flex A Innenputz/ Innenaufbau C Dämmung B Mauerwerk D Außenputz 1 Grundplatte Innenblende 6 Wärmespeicher 2 Abdeckung Innenblende 7 inVENTron: 3 Wandeinbauhülse R-D200...

  • Seite 16: Maßzeichnungen Komponenten

    Abbildung 5: Maßzeichnung Innenblende Flair V-233x233 1 Abdeckung Innenblende 4 Grundplatte Innenblende 2 Schalldämmeinsatz SDE 5 Abstandshalter (4 x) 3 Halteplatte IB V-233x233 6 Befestigungsbohrung Innenwand, Ø 6 mm, 40 mm tief (4 x) Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 17: Einbau Und Montage

    Montage und der Anschluss des Lüftungssystems muss durch qualifiziertes Personal erfolgen. Lieferumfang prüfen Überprüfen Sie die Lieferung bei Erhalt, anhand des Lieferscheines, auf Vollständigkeit und Transportschäden. Reklamieren Sie fehlende Positionen unverzüglich. Abbildung 6: Standardkomponenten Lüftungsgerät iV14-MaxAir 1 Außenabschluss 3 Einschub Wärmespeicher iV14-MaxAir 1 a: Wetterschutzhaube Flex 3 a: Gedämmter Wärmespeicher...

  • Seite 18: Wandöffnung Erstellen

    • Wandöffnung mit einem Gefälle von 1 – 2° zur Außenwand erstellen. ► Bohren Sie eine Wandöffnung, Ø 225 mm mit einem Gefälle von 1 – 2° zur Außenwand. 1 – 2° Die Wandöffnung für das Lüftungsgerät ist erstellt.  Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 19: Ventilator-Bus Verlegen

    Hintereinander: Kabel Typ LiYY, 3-adrig, Länge siehe  Regler paarweise betrieben paarweise betrieben Schaltnetzteil Steuereinheit Lüftungsgeräte Sternförmig: paarweise Kabel Typ LiYY, 3-adrig, max 33 m betrieben Lüftungs- geräte Verbindungs- paarweise Schaltnetzteil Steuereinheit betrieben klemmen Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
  • Seite 20 Steuereinheit zur Wandöffnung des Lüftungsgerätes. ► Verputzen Sie den Putz-/Mauerschlitz. Achten Sie darauf, dass das Kabelende ca. 500 mm (min. Wandstärke X,  4.4) in den Innenraum hineinragt. Der Ventilator-BUS ist verlegt.  Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 21: Wandeinbauhülse Montieren

    Berücksichtigen Sie die Stärke des Innenputzes. Achten Sie darauf, dass sich die Aussparung für den Ventilator-BUS innenwandseitig und in der Nähe des Putz-/Mauerschlitzes befindet. ► Führen Sie den Ventilator-BUS durch die Ausspa- rung in die Wandeinbauhülse. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
  • Seite 22 2K-Montageschaum aus. 24 h ► Schneiden Sie den 2K-Montageschaum und über- stehende Montagekeile bündig zur Außen- und Innenwand ab. Achten Sie darauf, dass Sie den Ventilator-BUS nicht beschädigen. Die Wandeinbauhülse ist montiert.  Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 23: Außenabschluss Lüftungsgerät Variante Standard Montieren

    ► Schieben Sie die Grundplatte auf die überstehende Wandeinbauhülse. Simplex ► Richten Sie die Grundplatte mit einer Wasser- waage aus. ► Markieren Sie die vier Bohrungen: Äußere Bohrungen (blauer Pfeil): Mauerwerk. Innere Bohrungen (grüner Pfeil): Simplex. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
  • Seite 24 ► Setzen Sie die Abdeckung von oben auf die Grundplatte. ► Ziehen Sie die Abdeckung bis zum Anschlag nach unten. Achten Sie darauf, dass die Führungen an der Abdeckung hinter der Grundplatte einhaken. Die Wetterschutzhaube Flex ist montiert.  Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 25: Einschub Wärmespeicher Einsetzen Und Ventilator An Den Regler Anschließen

    ► Setzen Sie inVENTron vom Innenraum aus so in die Wandeinbauhülse ein, dass Sie die Slim BUS-Steckverbindung erreichen können. Achten Sie darauf, dass das schmale Leitwerk Slim [16 mm] zum Innenraum gerichtet ist. Der Einschub Wärmespeicher ist eingesetzt.  Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 26: Elektrischer Anschluss Des Reversier-Ventilators

    • (Braunes) Kabel V (–) im rechten Pol. Zuluft-Betrieb: • (Braunes) Kabel V (–) im linken Pol. • (Grünes) Kabel IV (+) im mittleren Pol. • (Weißes) Kabel III (–) im rechten Pol. (Zuluft) Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
  • Seite 27 ► Verbinden Sie die Steckverbinder von Regler und Ventilator miteinander. Kabel sind für Startrichtung Abluft-Betrieb montiert.  bzw. Kabel sind für Startrichtung Zuluft-Betrieb montiert.  Der Reversier-Ventilator ist an den Regler ange-  schlossen. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 28: Funktion Prüfen Und Ventilatoreinbau Abschließen

    Anschluss wird vermieden. ► Stellen Sie am angeschlossenen Regler die Betriebsart Wärmerückgewinnung (WRG) ein. (siehe Montage- und Bedienungsanleitung Regler) ► Schieben Sie den angeschlossenen und geprüften Ventilator bis zum Wärmespeicher. inVENTron ist angeschlossen und eingebaut.  Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 29: Innenblende Montieren

    Befestigungselementen der Wandein- bauhülse auf die Innenwand an. Achten Sie darauf, dass der Markierungspfeil auf der Grundplatte Innenblende nach oben zeigt. ► Verschrauben Sie die Grundplatte Innenblende mit einem Innensechskant-Schlüssel in den Be- festigungselementen der Wandeinbauhülse. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
  • Seite 30 ► Setzen Sie die Abdeckung Innenblende auf die vier Abstandshalter. Achten Sie darauf, dass die Markierungspfeile auf der Rückseite der Abdeckung Innenblende nach oben zeigen. Prüfung: Das inVENTer-Logo befindet sich CLICK unten rechts ► Drücken Sie die Rastnasen an den Abstands- haltern nach innen.

  • Seite 31: Bedienung

    ► Schieben Sie die Abdeckung der Innenblende auf den unteren (oberen) Abstandshaltern in Richtung Grundplatte. Die Abdeckung der Innenblende ist nach unten  (oben) gekippt. Der Luftvolumenstrom wird nach oben (unten)  gelenkt. Der Schalldruckpegel reduziert sich.  Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 32: Reinigung Und Pflege

    Personen durchführen lassen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten, ihrer Unerfahrenheit oder ihrer Unkenntnis nicht sicher dazu in der Lage sind. Das Lüftungssystem iV14-MaxAir ist nahezu wartungsfrei. Die anfallenden Reinigungs- und Pflegearbeiten können nach kurzer Einweisung vom Benutzer selbst durchgeführt werden.

  • Seite 33: Abdeckung Innenblende Entfernen

    Abstandshaltern der Innenblende nach innen. ► Ziehen Sie die Abdeckung Innenblende nach vorn. Achten Sie darauf, dass alle Abstandshalter ausrasten. ► Nehmen Sie die Abdeckung Innenblende nach vorn ab. CLICK Sie haben die Abdeckung der Innenblende entfernt.  Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 34: Staubfilter Reinigen/Tauschen

    Staubfilter reinigen/tauschen TIPP: Die inVENTer® Staubfilter der Klasse G4 (ISO Coarse ≥ 60%) sind sehr langlebig und können mehrmals ausgewaschen werden. Wir empfehlen Ihnen, die Staubfilter regelmäßig zu reinigen und verschlissene Filter zu ersetzen. Für spezielle Anforderungen sind Pollen- und Aktivkohlefilter als Zubehör erhältlich.

  • Seite 35: Einschub Wärmespeicher Ausbauen

    ► Schritt 1: Ziehen Sie den Einschub inVENTron am Knauf aus der Wandeinbauhülse heraus. ► Schritt 2: Ziehen Sie den Wärmespeicher am Griff aus der Wandeinbauhülse heraus. Sie haben den Einschub Wärmespeicher  ausgebaut. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 36: Einschub Wärmespeicher Reinigen Und Einbauen

    Schritt 2: Heben Sie das Leitwerk nach oben ab. ► Drehen Sie den Ventilator so, dass das verblei- bende Leitwerk nach oben gerichtet ist. ► Entfernen Sie das Leitwerk wie zuvor beschrieben. Die Leitwerke sind vom Ventilator getrennt.  Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
  • Seite 37 Lüftungsgerät mit Start-Richtung im Zuluft- Betrieb, das andere im Abluft-Betrieb an (Anhang 1: Anschlussplan oder  4.7: Elektrischer Anschluss) ► Schieben Sie inVENTron bis zum Wärmespeicher. Sie haben den Einschub Wärmespeicher gereinigt.  Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 38: Abdeckung Innenblende Anbringen

    Die Lasche am Filterring ist zum Innenraum gerichtet. ► Setzen Sie die Abdeckung wieder auf die vier Abstandshalter. Achten Sie darauf, dass sich das inVENTer-Logo unten rechts befindet. ► Drücken Sie die Rastnasen an den Abstands- haltern nach innen. CLICK ►...

  • Seite 39: Technische Daten

    DIN EN 779:2012 Empfindlichkeit des Luftvolumenstroms bei ± 20 Pa (DIN EN 13141-8) Elektrischer Schutzbereich (nach VDE 0100) Außerhalb Schutzbereiche 0 – 2 Automatisch durch Reversier-Betrieb Frostschutz (bis -20 °C) Gewicht [g] Max. 7000 Konformität Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 40: Energielabel Iv14-Maxair Nach Erp-Richtlinie, Verordnung 1254/2014

    TECHNISCHE DATEN Energielabel iV14-MaxAir nach ErP-Richtlinie, Verordnung 1254/2014 Auf dem Energielabel finden Sie die folgenden Angaben des Produktdatenblattes: • Energieeffizienzklasse (SEC-Klasse) • Schallleistungspegel L • Maximaler Luftvolumenstrom (Zuluft) Bedarfsgesteuert Manuell gesteuert iV14-MaxAir MZ-Home sMove ohne Sensorik sMove mit Sensorik 90 m dB (A) ENERGIA ·...

  • Seite 41: Spezifikationen Nach Erp-Richtlinie, Verordnung 1254/2014

    TECHNISCHE DATEN Spezifikationen nach ErP-Richtlinie, Verordnung 1254/2014 Lüftungsgerät iV14-MaxAir, bedarfsgesteuert: Produktdatenblatt iV14-MaxAir gem. VO 1254/2014 EU vom 11.Juli 2014 Pkt. Beschreibung / Discription Werte / Data Lieferant / Supplier´s name inVENTer GmbH Modellkennung / Supplier's model identifier iV14-MaxAir kalt / cold...
  • Seite 42 TECHNISCHE DATEN Lüftungsgerät iV14-MaxAir, manuell gesteuert: Produktdatenblatt iV14-MaxAir gem. VO 1254/2014 EU vom 11.Juli 2014 Pkt. Beschreibung / Discription Werte / Data Lieferant / Supplier´s name inVENTer GmbH Modellkennung / Supplier's model identifier iV14-MaxAir kalt / cold -82,817 SEC-Klasse / Spezifischer Energieverbrauch (SEV),...

  • Seite 43: Lieferumfang

    1508-0160 Wetterschutzhaube-Flex, Sonderfarbe 1508-0161 Wandeinbauhülse mit Styropor-Scheiben und Montagekeilen Wandeinbauhülse R-D200x495 1506-0070 Wandeinbauhülse R-D200x745 1506-0071 Einschub Wärmespeicher Einschub Wärmespeicher iV14-MaxAir 1507-0030 Innenblende Innenblende Flair V-223x223, weiß 1505-0036 Innenblende Flair V-223x233, weiß, inkl. SDE 1505-0037 Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 44: Zubehör Und Ersatzteile

    Grundplatte WSH-Nova R/ WSH-Flex, grau – RAL 7004 3006-0274 Abdeckung WSH-Flex, weiß – RAL 9016 2004-0202 Abdeckung WSH-Flex, grau – RAL 9006 2004-0203 Abdeckung WSH-Flex, Nord – RAL 7011 2004-0204 Abdeckung WSH-Flex, Anthrazit – RAL7016 2004-0210 Abdeckung WSH-Flex, Sonderfarbe 2004-0205 Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 45: Fehlerbehebung Und Entsorgung

    Ventilator Xenion zum Wärmespei- cher gerichtet ist. Installationsfehler. Sitz des Steckers am Regler kontrollie- Zuluft kalt ren. Der Stecker muss fest im Steckergehäuse sitzen. Regler arbeitet in der Betriebsart Wärmerückgewinnung am Betriebsart Durchlüftung. Regler einschalten. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 46: Demontage

    Wetterschutzhaube Flex Edelstahl / ASA stoffsammlung Sammelstelle für Elektronik- Reversier-Ventilator PBTP/PA geräte Leitwerk Wertstoff-Sammlung Wandeinbauhülse Wertstoff-Sammlung Innenblende Flair V-233x233 PS-SZ Wertstoff-Sammlung Wärmespeicher Keramik Hausmüll Staubfilter TPU/PES Hausmüll Pollenfilter Hausmüll Polyestervlies mit Aktivkohlefilter Hausmüll Aktivkohle Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 47: Gewährleistung Und Garantie

    Beachten Sie den bestimmungsgemäßen Gebrauch, um den Gewährleistungsanspruch auf- rechtzuerhalten. Herstellergarantie Die inVENTer GmbH gibt 5 Jahre Garantie auf alle Elektronikbauteile und die Wandeinbau- hülse, sowie 30 Jahre Garantie auf die Keramik des Wärmespeichers. Diese deckt einen vorzeitigen Produktverschleiß ab.

  • Seite 48: Anhang 1: Anschlussprotokoll

    ANHANG 1: ANSCHLUSSPROTOKOLL Anhang 1: Anschlussprotokoll Startrichtung Lüftungs- Geschoss Raumbezeichnung und Position Lüftungszone gerät Zuluft Abluft Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...

  • Seite 49: Anhang 2: Reinigungssprotokoll

    Bezeichnung / Umfang Maßnahme Innenblende : Reinigen / Filter: Kontrollieren, bei Bedarf Innenblende / Filter reinigen oder auswechseln (abhängig vom Filtertyp) Keramik-Wärmespeicher, Reversier-Ventilator Xenion EFP, Reinigen Doppel-Luftleitwerk, Wandeinbauhülse Zubehör Kontrollieren, bei Bedarf reinigen oder auswechseln Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
  • Seite 50 Bezeichnung / Umfang Maßnahme Innenblende : Reinigen / Filter: Kontrollieren, bei Bedarf Innenblende / Filter reinigen oder auswechseln (abhängig vom Filtertyp) Keramik-Wärmespeicher, Reversier-Ventilator Xenion EFP, Reinigen Doppel-Luftleitwerk, Wandeinbauhülse Zubehör Kontrollieren, bei Bedarf reinigen oder auswechseln Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
  • Seite 51 E-MAIL: INFO@INVENTER.DE HOMEPAGE: WWW.INVENTER.DE GESCHÄFTSFÜHRERIN: ANNETT WETTIG UMSATZSTEUER-IDENTNUMMER: DE 815494982 AMTSGERICHT JENA HRB 510380 RECHTE AN ALLEN INHALTEN / BILDNACHWEIS: © INVENTER GMBH 2020-21 ÄNDERUNGEN VORBEHALTEN. ALLE ANGABEN OHNE GEWÄHR. FÜR DRUCKFEHLER WIRD KEINE HAFTUNG ÜBERNOMMEN. Lüftungsgerät iV14-MaxAir • Montage- und Bedienungsanleitung...
  • Seite 52 GmbH Ortsstraße 4a D-07751 Löberschütz +49 (0) 36427 211-0 +49 (0) 36427 211-113 info@inventer.de Version 01/2021 Änderungen vorbehalten Artikelnummer 5001-0031 www.inventer.de © inVENTer GmbH 2020-21...
