EINBAU UND MONTAGE

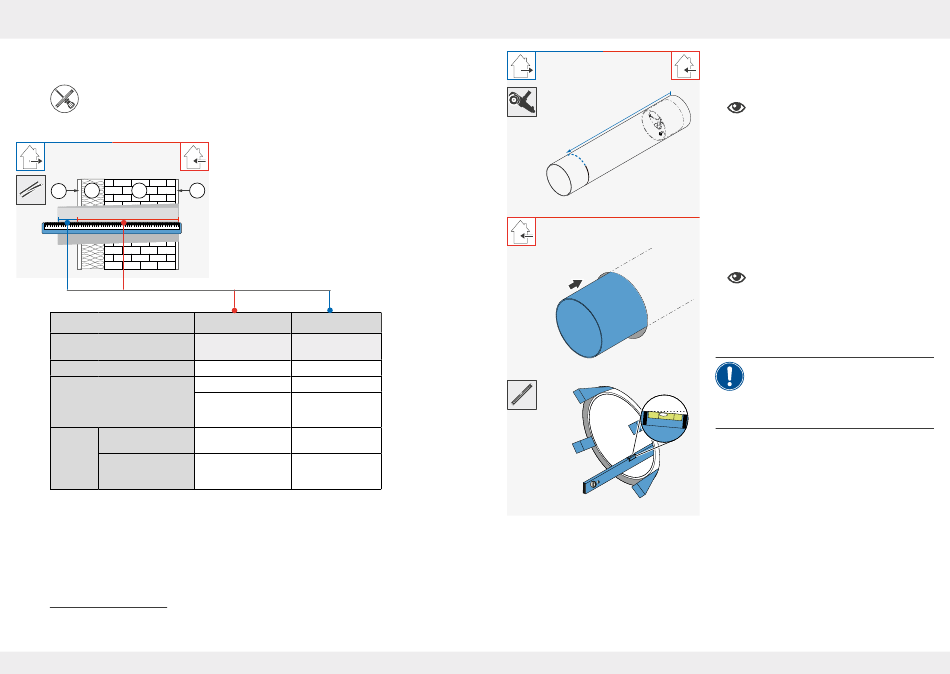

4.3 Wandeinbauhülse montieren
Maßband, Trennschleifer, Wasserwaage, nicht drückender 2K-Montageschaum,
Klingenmesser, Montagekeil-Set und Styropor-Scheiben
A
D C B
Y X = ?
Variante
Außenabschluss
Flex aV100
Corner
Nordic zweischaliges
Mauerwerk (Klinker)
einschaliges
Mauerwerk
(WDVS )
1)
WDVS: Wärmedämmverbundsystem
1)
16
Voraussetzung:
• Die Wandöffnung � 115 mm ist fertig gestellt.
► Ermitteln Sie die exakte Wandstärke X:
D = Außenputz, ggf. inkl. sonstiger Aufbauten
C = Dämmung, ggf. inkl. Luftspalt
B = Mauerwerk, ggf. inkl. Unterfütterung
A = Innenputz
Y = Überstand der Wandeinbauhülse im Außen-
bereich (je nach Einbausituation Außenputz
oder Mauerwerk)
X = Y =
in [mm] in [mm]
A + B + C + D - 5 10
A + B - 5 10
A + B - 5 UBP + 10
(bei Einbau mit Unterbau-
platte UBP)
A + B - 5 C + D - 200
(min. 30 mm)
A + B - 5 C + D - 95
(min. 30 mm)
aV100 Wandeinbauset | Montageanleitung
+ Y
X
1 – 2°
aV100 Wandeinbauset | Montageanleitung
EINBAU UND MONTAGE
► Schneiden Sie die Wandeinbauhülse auf das
ermittelte Maß X + einen Überstand von Y an der
Außenwand zu.
! Schneiden Sie die Waneinbahülse auf der
entgegengesetzten Seite der Rückschlag-
klappe ab
► Entgraten Sie die Kanten.
► Entfernen Sie die Styropor-Scheiben aus der
Wandeinbauhülse.
► Setzen Sie die Wandeinbauhülse in die Wandöff-
nung ein.
Die Wandeinbauhülse ist an der Innenwand
! nicht putzbündig.
Die Waneinbauhülse wird mit einem Abstand
von 5 mm in die Wand installiert (siehe
Schnittzeichnung).Berücksichtigen Sie die
Stärke des Innenputzes.
HINWEIS: Ansammlung von Kondens-
wasser in der Wandeinbauhülse.
Beschädigung von Außenwand und Mauer-
werk sowie der Bausubstanz!
• Wandeinbauhülse mit einem Gefälle von
1 – 2° zur Außenwand fixieren.
► Fixieren Sie die Wandeinbauhülse innen- und
außenwandseitig mit den Montagekeilen so,
dass diese ein Gefälle von 1 – 2° zur Außenwand
aufweist.
► Kontrollieren Sie die Neigung der Wandeinbau-
hülse mit einer Wasserwaage.
