4.6 Außenabschluss Lüftungsgerät Variante Corner montieren
HINWEIS
Eindringen von Kondenswasser und/oder Algenansammlung um den Flachkanal, die
Wandöffnung und das Laibungsgitter.
Beschädigung des Mauerwerks/der Außenwand und/oder Verfärbung der Fassade!
• Vor Montage des Außenabschlusses Dichtungsband am Laibungsgitter umlaufend befestigen.
• In der Wandeinbauhülse außenwandseitig Anschlagband anbringen und Aussparung im
Anschlagband unten mittig in der Wandeinbauhülse platzieren.
• Vor der Montage eine biozide Voreinstellung/wasserabweisende Vorbehandlung der
Putzoberfläche um die Haube durchführen (Befragen Sie dazu ihren Planer!)

Flachkanal montieren

Wasserwaage, Stift, Bohrmaschine mit Bohrer Ø 8 mm, Akkuschrauber, Dübel (bei
gedämmten Außenwänden Dämmstoffdübel), Anschlagband, Schrauben, Säge
Voraussetzung:
Die Außenwand ist fertiggestellt und eben.
Die Wandeinbauhülse ist montiert.

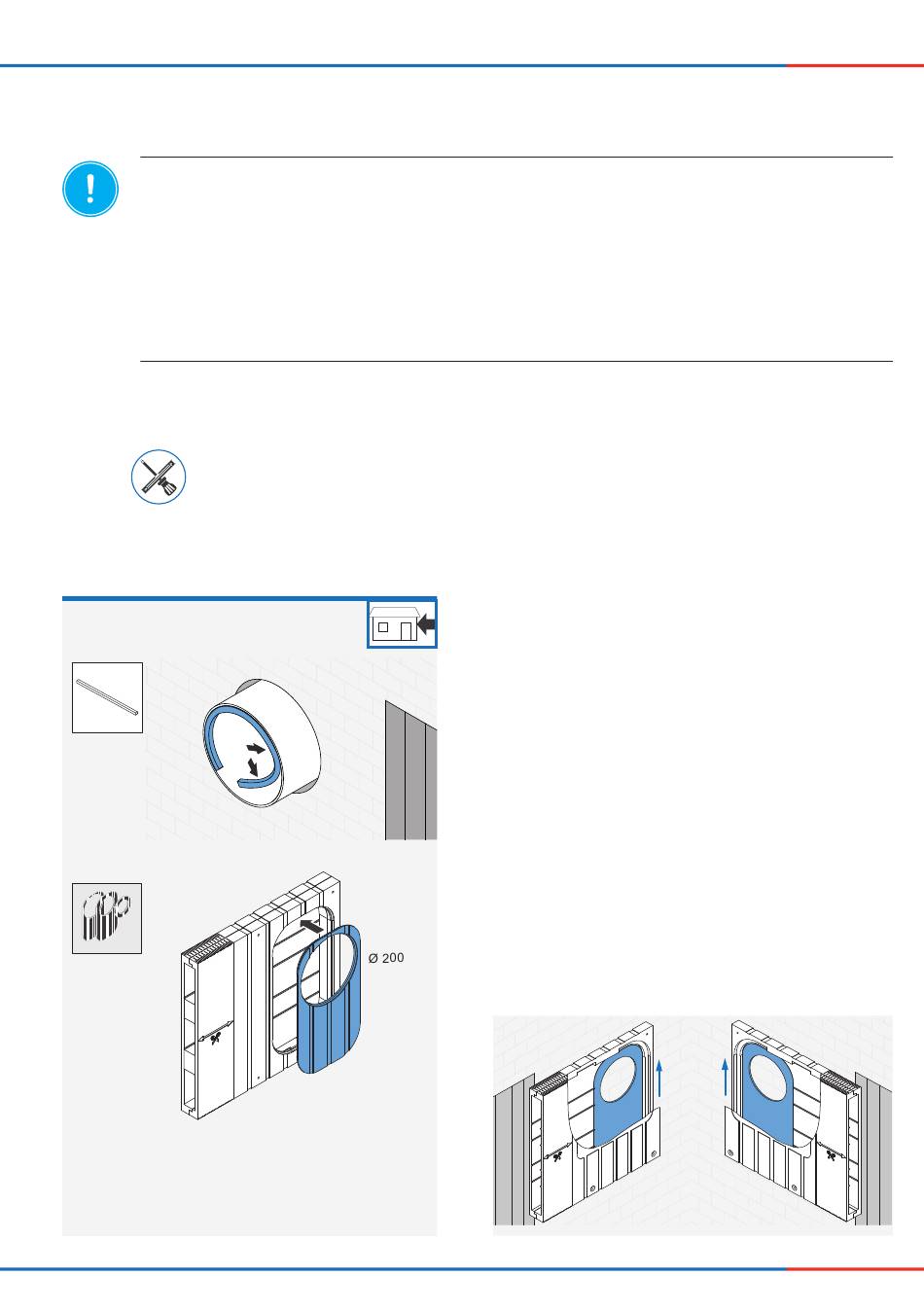

► Entfernen Sie die Styropor-Scheibe außenwand-
seitig aus der Wandeinbauhülse.
► Befestigen Sie das Anschlagband, 380 x 15 mm,
außenwandseitig im oberen Bereich der Wandein-
bauhülse.
Achten Sie darauf, dass die Aussparung im um-
laufenden Anschlagband im unteren Bereich der
Wandeinbauhülse platziert ist (Kondensatablauf).
► Wählen Sie den Adapter mit der Aussparung
Ø 200 mm.
Achten Sie darauf, dass die Lochaussparung des
Adapters immer nach oben zeigt, je nachdem auf
welcher Seite der Fensterlaibung der Flachkanal
montiert werden soll.
