EINBAU UND MONTAGE

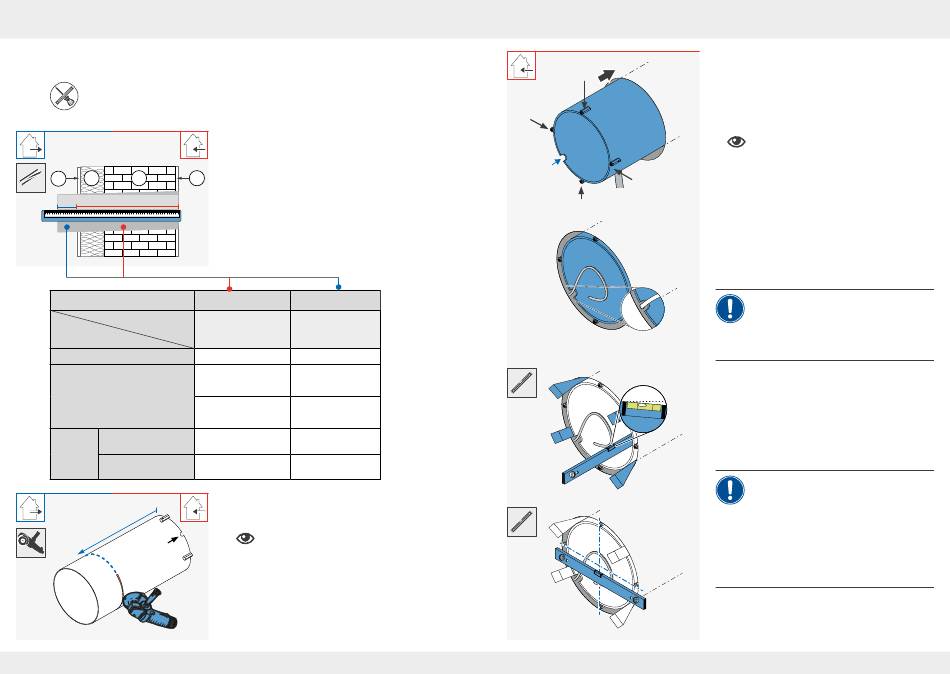

4.4 Wandeinbauhülse montieren
Maßband, Trennschleifer, Wasserwaage, nicht drückender 2K-Montageschaum,
Klingenmesser, Montagekeil-Set und Styropor-Scheiben
A
C B
D
Y X = ?
Innenblende
Variante
Außenabschluss
Standard
Corner
Nordic zweischaliges
Mauerwerk (Klinker)
einschaliges
Mauerwerk (WDVS)
+ Y
X
22
22
Voraussetzung:
• Die Wandöffnung Ø 225 mm ist fertig gestellt.
• Der Ventilator-BUS ist verlegt.
► Ermitteln Sie die exakte Wandstärke X:
D = Außenputz, ggf. inkl. sonstiger Aufbauten
C = Dämmung, ggf. inkl. Luftspalt
B = Mauerwerk, ggf. inkl. Unterfütterung
A = Innenputz
Y = Überstand der Wandeinbauhülse im Außen-
bereich (je nach Einbausituation Außenputz
oder Mauerwerk)
X = Y =
in [mm] in [mm]
Flair Twin+
A + B + C + D 10
A + B 10
(bei Einbau direkt am
Mauerwerk)
A + B UBP + 10
(bei Einbau mit Unter-
bauplatte UBP)
A + B C + D - 200
(min. 30 mm)
A + B C + D - 95
(min. 30 mm)
► Schneiden Sie die Wandeinbauhülse auf das
ermittelte Maß X + einen Überstand von Y
Außenwand zu.
Die Aussparung für die Anschlusskabel des
!
Lüftungsgerätes und die Befestigungs-
elemente nicht wegschneiden.
► Entgraten Sie die Kanten.
Lüftungsgerät iV-Twin+ | Montageanleitung
12 h
9 h
6 h
an der
Lüftungsgerät iV-Twin+ | Montageanleitung
► Entfernen Sie die Styropor-Scheiben aus der
Wandeinbauhülse.
► Setzen Sie die Wandeinbauhülse bündig zur Innen-
wand in die Wandöffnung ein.
Berücksichtigen Sie die Stärke des Innenputzes.
! Die Aussparung für den Ventilator-BUS
befindet sich innenwandseitig und in der
Nähe der zur Wandöffnung verlegten
Kabel.
3 h
► Führen Sie alle Anschlusskabel durch die
Aussparung in die Wandeinbauhülse.
HINWEIS: Ansammlung von Kondens-
wasser in der Wandeinbauhülse.
Beschädigung von Außenwand und Mauer-
werk sowie der Bausubstanz!
• Wandeinbauhülse mit einem Gefälle von
1 – 2° zur Außenwand fixieren.
► Fixieren Sie die Wandeinbauhülse innen- und
außenwandseitig mit den Montagekeilen so,
1 – 2°
dass diese ein Gefälle von 1 – 2° zur Außenwand
aufweist.
► Kontrollieren Sie die Neigung der Wandeinbau-
hülse mit einer Wasserwaage.
HINWEIS: Verschmutzung der Wandein-
bauhülse und der Befestigungselemente
durch z. B. Putzreste, führt zur Beschädi-
gung der Wärmespeicher!
• Vor Ausschäumen des Freiraums zwischen
Wandeinbauhülse und Mauerwerk
Styropor-Scheiben einsetzen.
• Gewindesicherungen der Befestigungsele-
mente erst bei Anbringen der Innenblende
entfernen.
► Richten Sie die beiden seitlichen Befestigungs-
elemente der Wandeinbauhülse horizontal aus.
