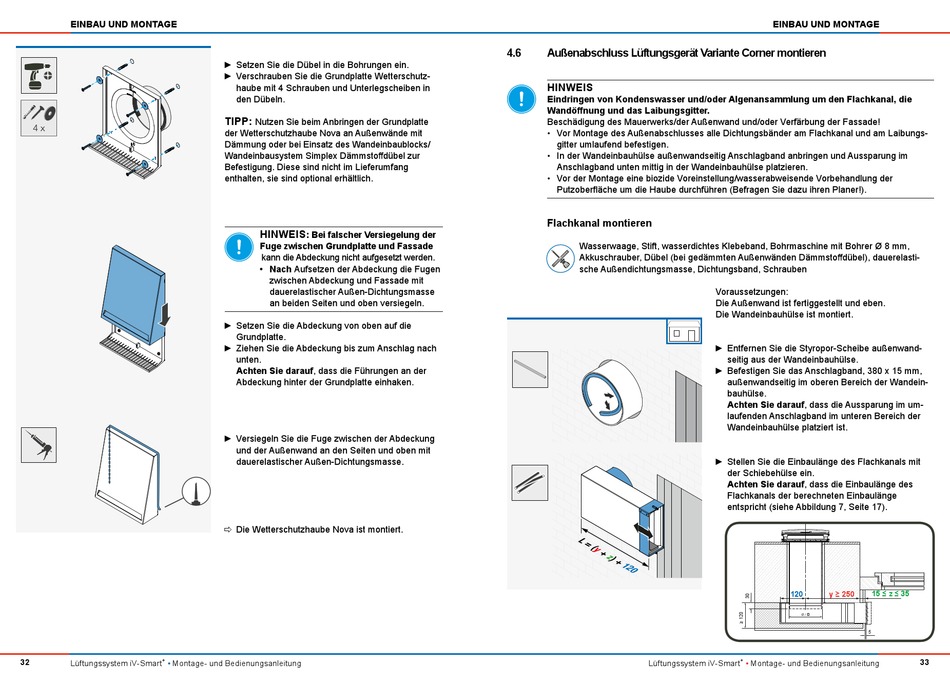

EINBAU UND MONTAGE
4 x
32
+
Lüftungssystem iV-Smart
•
Montage- und Bedienungsanleitung
► Setzen Sie die Dübel in die Bohrungen ein.
► Verschrauben Sie die Grundplatte Wetterschutz-
haube mit 4 Schrauben und Unterlegscheiben in
den Dübeln.
TIPP:
Nutzen Sie beim Anbringen der Grundplatte
der Wetterschutzhaube Nova an Außenwände mit
Dämmung oder bei Einsatz des Wandeinbaublocks/
Wandeinbausystem Simplex Dämmstoffdübel zur
Befestigung. Diese sind nicht im Lieferumfang
enthalten, sie sind optional erhältlich.
HINWEIS
: Bei falscher Versiegelung der
Fuge zwischen Grundplatte und Fassade
kann die Abdeckung nicht aufgesetzt werden.
• Nach Aufsetzen der Abdeckung die Fugen
zwischen Abdeckung und Fassade mit
dauerelastischer Außen-Dichtungsmasse
an beiden Seiten und oben versiegeln.
► Setzen Sie die Abdeckung von oben auf die
Grundplatte.
► Ziehen Sie die Abdeckung bis zum Anschlag nach
unten.
Achten Sie darauf, dass die Führungen an der
Abdeckung hinter der Grundplatte einhaken.
► Versiegeln Sie die Fuge zwischen der Abdeckung
und der Außenwand an den Seiten und oben mit
dauerelastischer Außen-Dichtungsmasse.
Die Wetterschutzhaube Nova ist montiert.
Ö
4.6
Außenabschluss Lüftungsgerät Variante Corner montieren
HINWEIS
Eindringen von Kondenswasser und/oder Algenansammlung um den Flachkanal, die
Wandöffnung und das Laibungsgitter.
Beschädigung des Mauerwerks/der Außenwand und/oder Verfärbung der Fassade!
• Vor Montage des Außenabschlusses alle Dichtungsbänder am Flachkanal und am Laibungs-
gitter umlaufend befestigen.
• In der Wandeinbauhülse außenwandseitig Anschlagband anbringen und Aussparung im
Anschlagband unten mittig in der Wandeinbauhülse platzieren.
• Vor der Montage eine biozide Voreinstellung/wasserabweisende Vorbehandlung der
Putzoberfläche um die Haube durchführen (Befragen Sie dazu ihren Planer!).
Flachkanal montieren
Wasserwaage, Stift, wasserdichtes Klebeband, Bohrmaschine mit Bohrer Ø 8 mm,
Akkuschrauber, Dübel (bei gedämmten Außenwänden Dämmstoffdübel), dauerelasti-
sche Außendichtungsmasse, Dichtungsband, Schrauben
Lüftungssystem iV-Smart
EINBAU UND MONTAGE
Voraussetzungen:
Die Außenwand ist fertiggestellt und eben.
Die Wandeinbauhülse ist montiert.
► Entfernen Sie die Styropor-Scheibe außenwand-
seitig aus der Wandeinbauhülse.
► Befestigen Sie das Anschlagband, 380 x 15 mm,
außenwandseitig im oberen Bereich der Wandein-
bauhülse.
Achten Sie darauf, dass die Aussparung im um-
laufenden Anschlagband im unteren Bereich der
Wandeinbauhülse platziert ist.
► Stellen Sie die Einbaulänge des Flachkanals mit
der Schiebehülse ein.
Achten Sie darauf, dass die Einbaulänge des
Flachkanals der berechneten Einbaulänge
entspricht (siehe Abbildung 7, Seite 17).
120
y ≥ 250
15 ≤ z ≤ 35
□
Ø /
5
+
•
