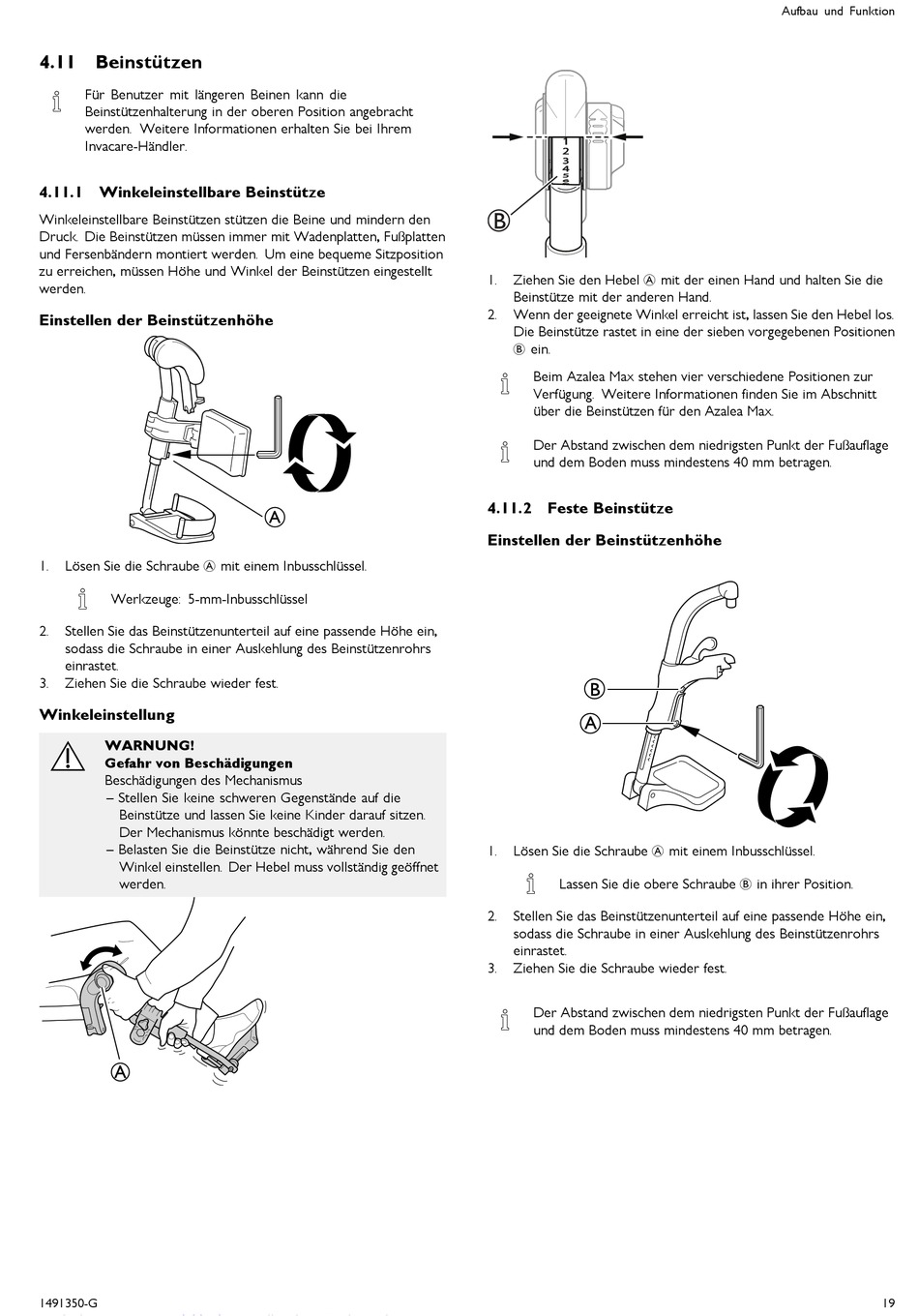

4.11 Beinstützen
Für Benutzer mit längeren Beinen kann die
Beinstützenhalterung in der oberen Position angebracht
werden. Weitere Informationen erhalten Sie bei Ihrem
Invacare-Händler.
4.11.1 Winkeleinstellbare Beinstütze
Winkeleinstellbare Beinstützen stützen die Beine und mindern den
Druck. Die Beinstützen müssen immer mit Wadenplatten, Fußplatten
und Fersenbändern montiert werden. Um eine bequeme Sitzposition
zu erreichen, müssen Höhe und Winkel der Beinstützen eingestellt
werden.
Einstellen der Beinstützenhöhe
Lösen Sie die Schraube A mit einem Inbusschlüssel.
1.
Werkzeuge: 5-mm-Inbusschlüssel
2.
Stellen Sie das Beinstützenunterteil auf eine passende Höhe ein,
sodass die Schraube in einer Auskehlung des Beinstützenrohrs
einrastet.
3.
Ziehen Sie die Schraube wieder fest.
Winkeleinstellung
WARNUNG!
Gefahr von Beschädigungen
Beschädigungen des Mechanismus
– Stellen Sie keine schweren Gegenstände auf die
Beinstütze und lassen Sie keine Kinder darauf sitzen.
Der Mechanismus könnte beschädigt werden.
– Belasten Sie die Beinstütze nicht, während Sie den
Winkel einstellen. Der Hebel muss vollständig geöffnet
werden.
A
1491350-G
A
Ziehen Sie den Hebel A mit der einen Hand und halten Sie die
1.
Beinstütze mit der anderen Hand.
2.
Wenn der geeignete Winkel erreicht ist, lassen Sie den Hebel los.
Die Beinstütze rastet in eine der sieben vorgegebenen Positionen
B ein.
Beim Azalea Max stehen vier verschiedene Positionen zur
Verfügung. Weitere Informationen finden Sie im Abschnitt
über die Beinstützen für den Azalea Max.
Der Abstand zwischen dem niedrigsten Punkt der Fußauflage
und dem Boden muss mindestens 40 mm betragen.
4.11.2 Feste Beinstütze
Einstellen der Beinstützenhöhe
B
A
Lösen Sie die Schraube A mit einem Inbusschlüssel.
1.
Lassen Sie die obere Schraube B in ihrer Position.
2.
Stellen Sie das Beinstützenunterteil auf eine passende Höhe ein,
sodass die Schraube in einer Auskehlung des Beinstützenrohrs
einrastet.
3.
Ziehen Sie die Schraube wieder fest.
Der Abstand zwischen dem niedrigsten Punkt der Fußauflage
und dem Boden muss mindestens 40 mm betragen.
Aufbau und Funktion
19
