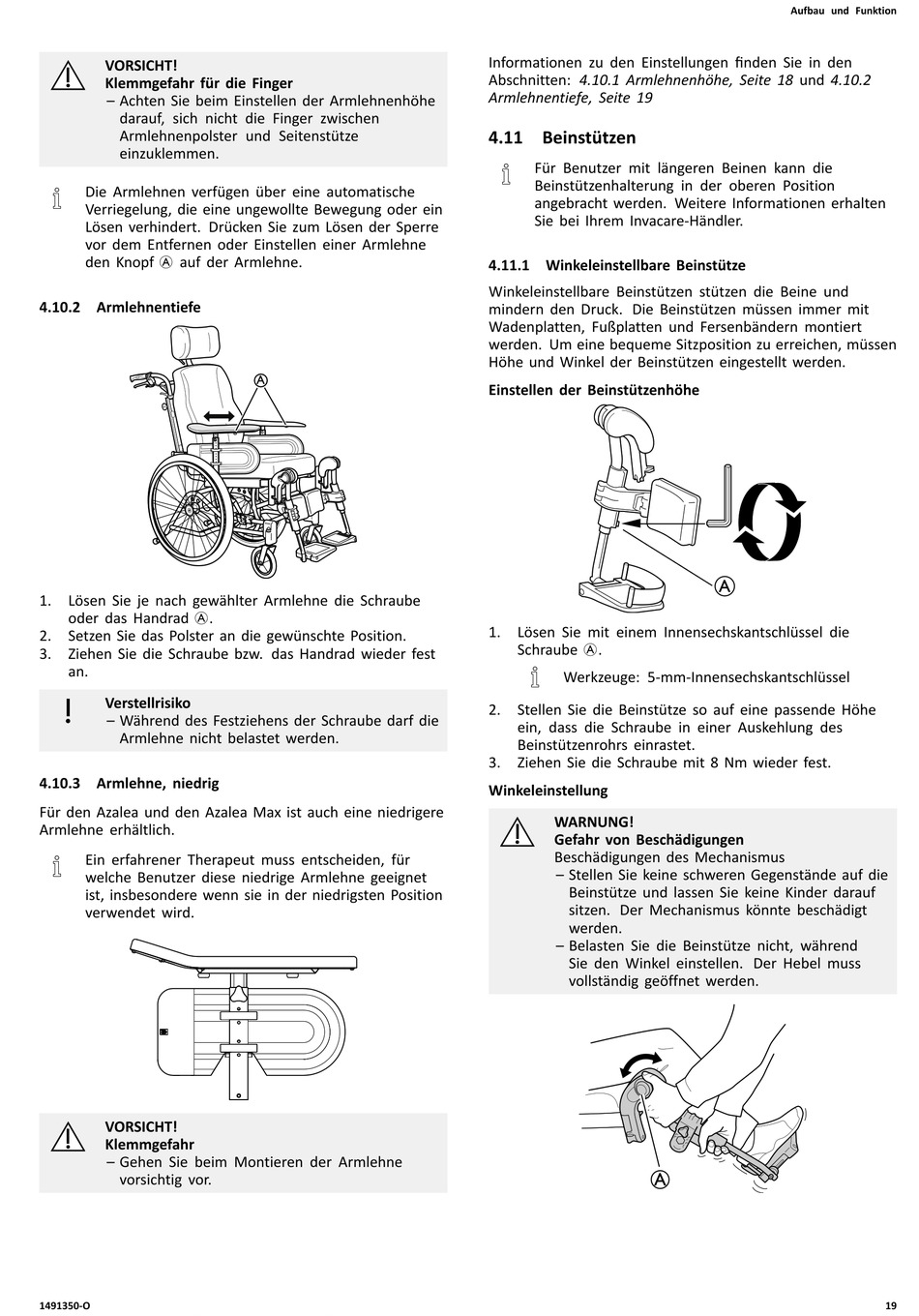

VORSICHT!
Klemmgefahr für die Finger
– Achten Sie beim Einstellen der Armlehnenhöhe
darauf, sich nicht die Finger zwischen
Armlehnenpolster und Seitenstütze
einzuklemmen.
Die Armlehnen verfügen über eine automatische
Verriegelung, die eine ungewollte Bewegung oder ein
Lösen verhindert. Drücken Sie zum Lösen der Sperre
vor dem Entfernen oder Einstellen einer Armlehne
den Knopf A auf der Armlehne.

4.10.2 Armlehnentiefe

1. Lösen Sie je nach gewählter Armlehne die Schraube
oder das Handrad A.
2. Setzen Sie das Polster an die gewünschte Position.
3. Ziehen Sie die Schraube bzw. das Handrad wieder fest
an.
Verstellrisiko
– Während des Festziehens der Schraube darf die
Armlehne nicht belastet werden.

4.10.3 Armlehne, niedrig

Für den Azalea und den Azalea Max ist auch eine niedrigere
Armlehne erhältlich.
Ein erfahrener Therapeut muss entscheiden, für
welche Benutzer diese niedrige Armlehne geeignet
ist, insbesondere wenn sie in der niedrigsten Position
verwendet wird.
VORSICHT!
Klemmgefahr
– Gehen Sie beim Montieren der Armlehne
vorsichtig vor.
1491350-O
A
Informationen zu den Einstellungen finden Sie in den
Abschnitten: 4.10.1 Armlehnenhöhe, Seite 18 und 4.10.2
Armlehnentiefe, Seite 19
4.11 Beinstützen
Für Benutzer mit längeren Beinen kann die
Beinstützenhalterung in der oberen Position
angebracht werden. Weitere Informationen erhalten
Sie bei Ihrem Invacare-Händler.
4.11.1 Winkeleinstellbare Beinstütze
Winkeleinstellbare Beinstützen stützen die Beine und
mindern den Druck. Die Beinstützen müssen immer mit
Wadenplatten, Fußplatten und Fersenbändern montiert
werden. Um eine bequeme Sitzposition zu erreichen, müssen
Höhe und Winkel der Beinstützen eingestellt werden.
Einstellen der Beinstützenhöhe
1. Lösen Sie mit einem Innensechskantschlüssel die
Schraube A.
Werkzeuge: 5-mm-Innensechskantschlüssel
2. Stellen Sie die Beinstütze so auf eine passende Höhe
ein, dass die Schraube in einer Auskehlung des
Beinstützenrohrs einrastet.
3. Ziehen Sie die Schraube mit 8 Nm wieder fest.
Winkeleinstellung
WARNUNG!
Gefahr von Beschädigungen
Beschädigungen des Mechanismus
– Stellen Sie keine schweren Gegenstände auf die
Beinstütze und lassen Sie keine Kinder darauf
sitzen. Der Mechanismus könnte beschädigt
werden.
– Belasten Sie die Beinstütze nicht, während
Sie den Winkel einstellen. Der Hebel muss
vollständig geöffnet werden.
A
Aufbau und Funktion
A
19
