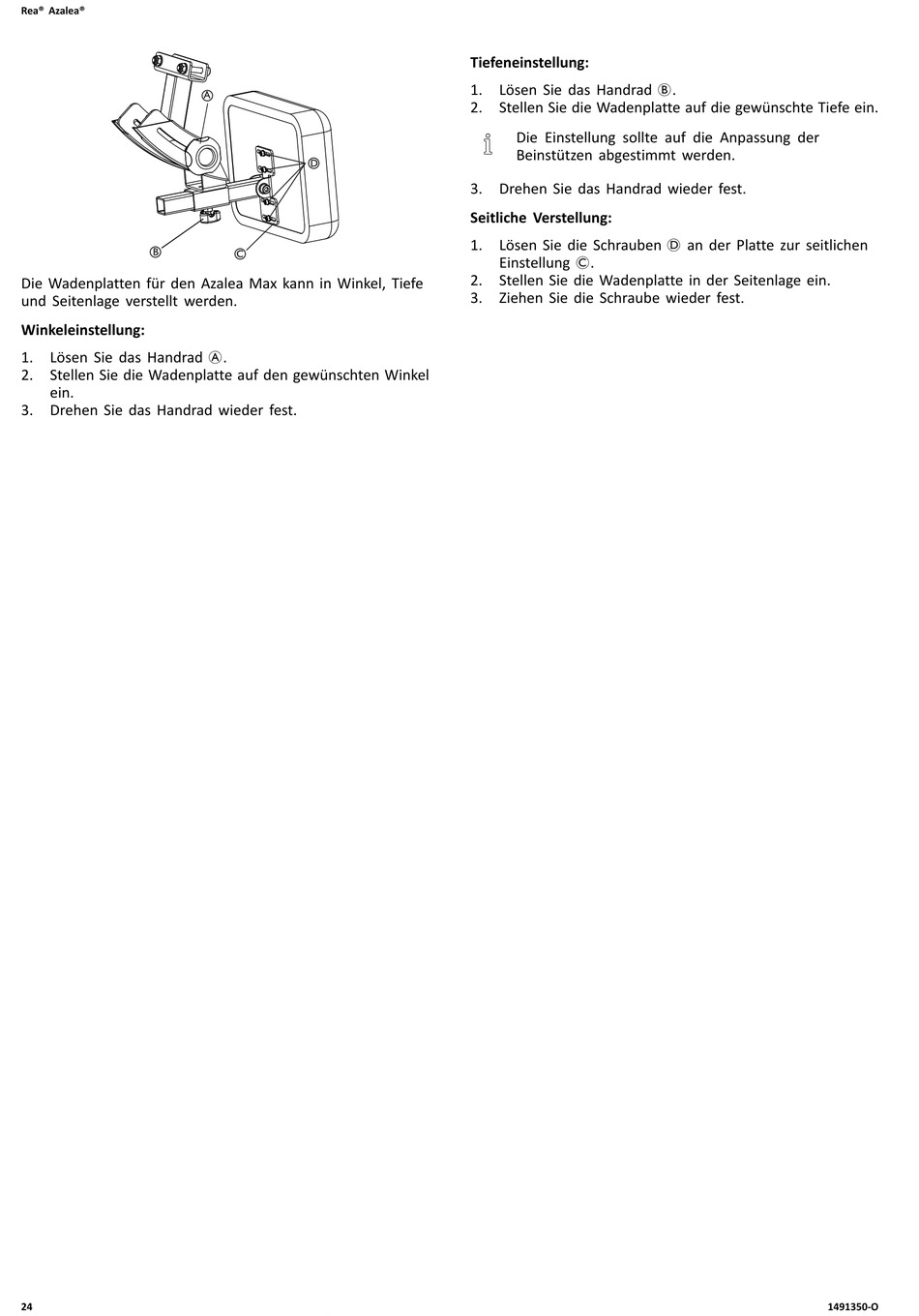

Die Wadenplatten für den Azalea Max kann in Winkel, Tiefe
und Seitenlage verstellt werden.
Winkeleinstellung:
1. Lösen Sie das Handrad A.
2. Stellen Sie die Wadenplatte auf den gewünschten Winkel
ein.
3. Drehen Sie das Handrad wieder fest.
24
A
D
C
Tiefeneinstellung:
1. Lösen Sie das Handrad B.
2. Stellen Sie die Wadenplatte auf die gewünschte Tiefe ein.
Die Einstellung sollte auf die Anpassung der
Beinstützen abgestimmt werden.
3. Drehen Sie das Handrad wieder fest.
Seitliche Verstellung:
1. Lösen Sie die Schrauben D an der Platte zur seitlichen
Einstellung C.
2. Stellen Sie die Wadenplatte in der Seitenlage ein.
3. Ziehen Sie die Schraube wieder fest.
