Aufstellung
Betriebsanleitung 967 - 03.0 - 06/2018
7.4

Tischplatte

Sicherstellen, dass die Tischplatte die notwendige Tragfähigkeit
und Festigkeit aufweist. Wenn Sie die Tischplatte selbst erstellen,
nehmen Sie die Skizze aus dem Anhang ( S. 127) als Vorgabe
für die Bemaßungen.
7.4.1

Tischplatte komplettieren

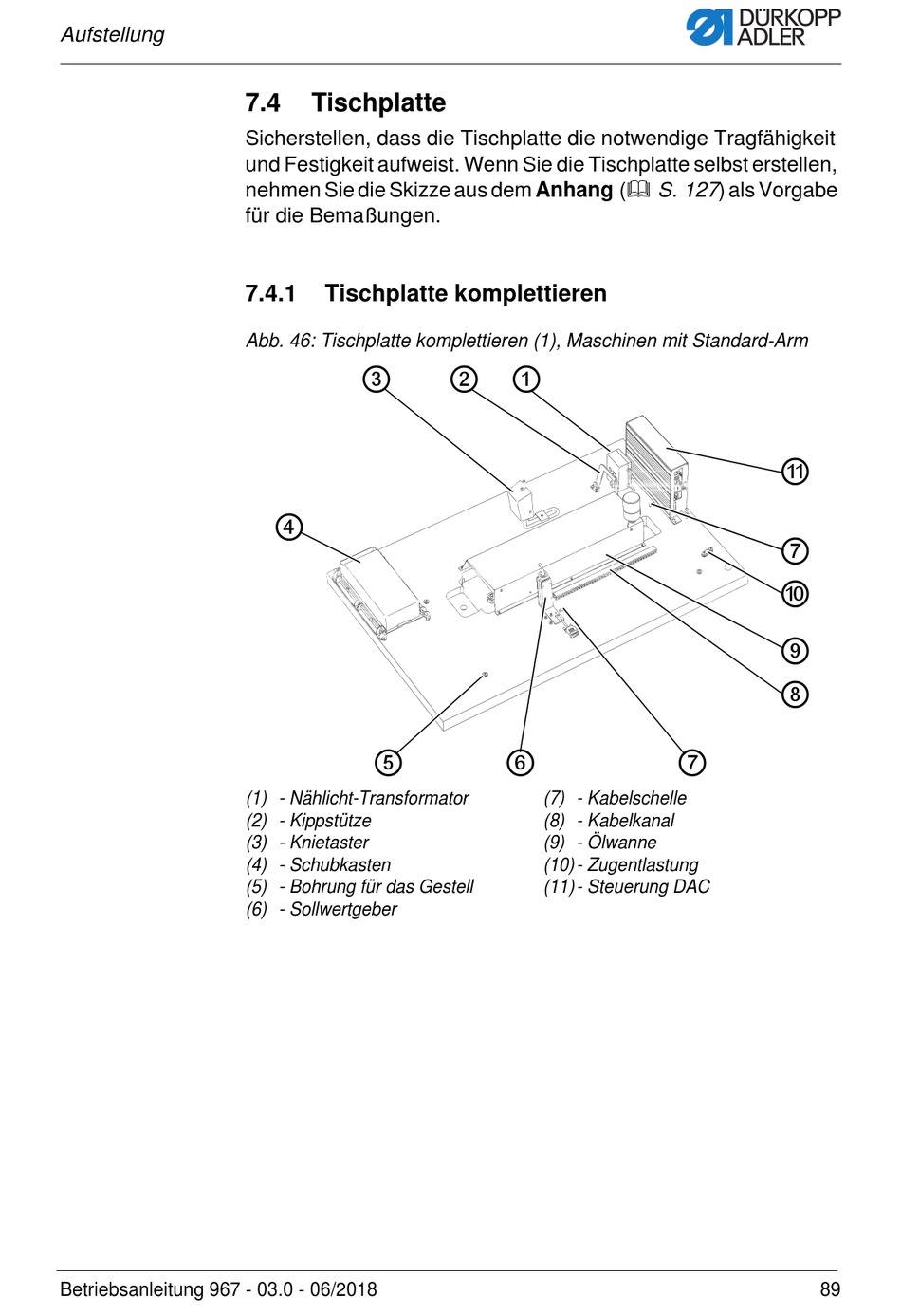

Abb. 46: Tischplatte komplettieren (1), Maschinen mit Standard-Arm
③
④
⑤
(1) - Nählicht-Transformator
(2) - Kippstütze
(3) - Knietaster
(4) - Schubkasten
(5) - Bohrung für das Gestell
(6) - Sollwertgeber
② ①
⑥
(7) - Kabelschelle
(8) - Kabelkanal
(9) - Ölwanne
(10) - Zugentlastung
(11) - Steuerung DAC
⑪
⑦
⑩
⑨
⑧
⑦
89
