Gerätebeschreibung
Betriebsanleitung 967 - 03.0 - 06/2018

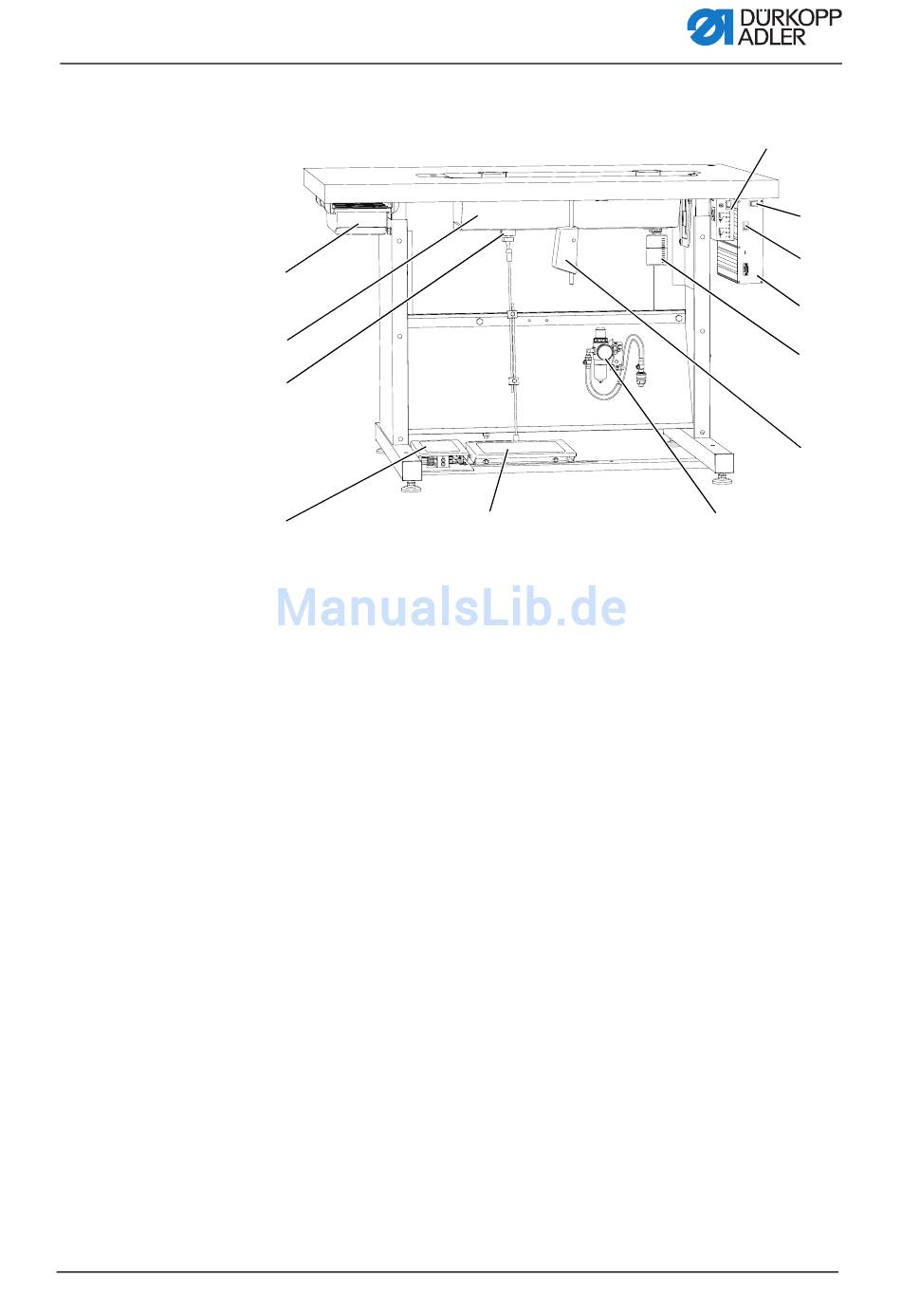

Abb. 3: Komponenten der Maschine (3), Gestell
①
②
③
④
(1) - Schublade
(2) - Ölwanne
(3) - Sollwertgeber
(4) - Fußtaster**
(5) - Pedal
(6) - Druckluft-Wartungseinheit
*) Nur Unterklassen in der Ausführung Classic
**) Optionale Ausstattung, wird nur auf Wunsch zur Unterklasse
Classic geliefert
***) Für die Ausstattung Eco ist die Beleuchtung separat bestellbar
⑤
(7) - Knieschalter
(8) - Ölbehälter für Abfallöl
(9) - DAC Steuerung
(10) - Hauptschalter
(11) - Schalter für Nähleuchte
(12) - Nählicht-Transformator***
⑫
⑪
⑩
⑨
⑧
⑦
⑥
