Gestell montieren

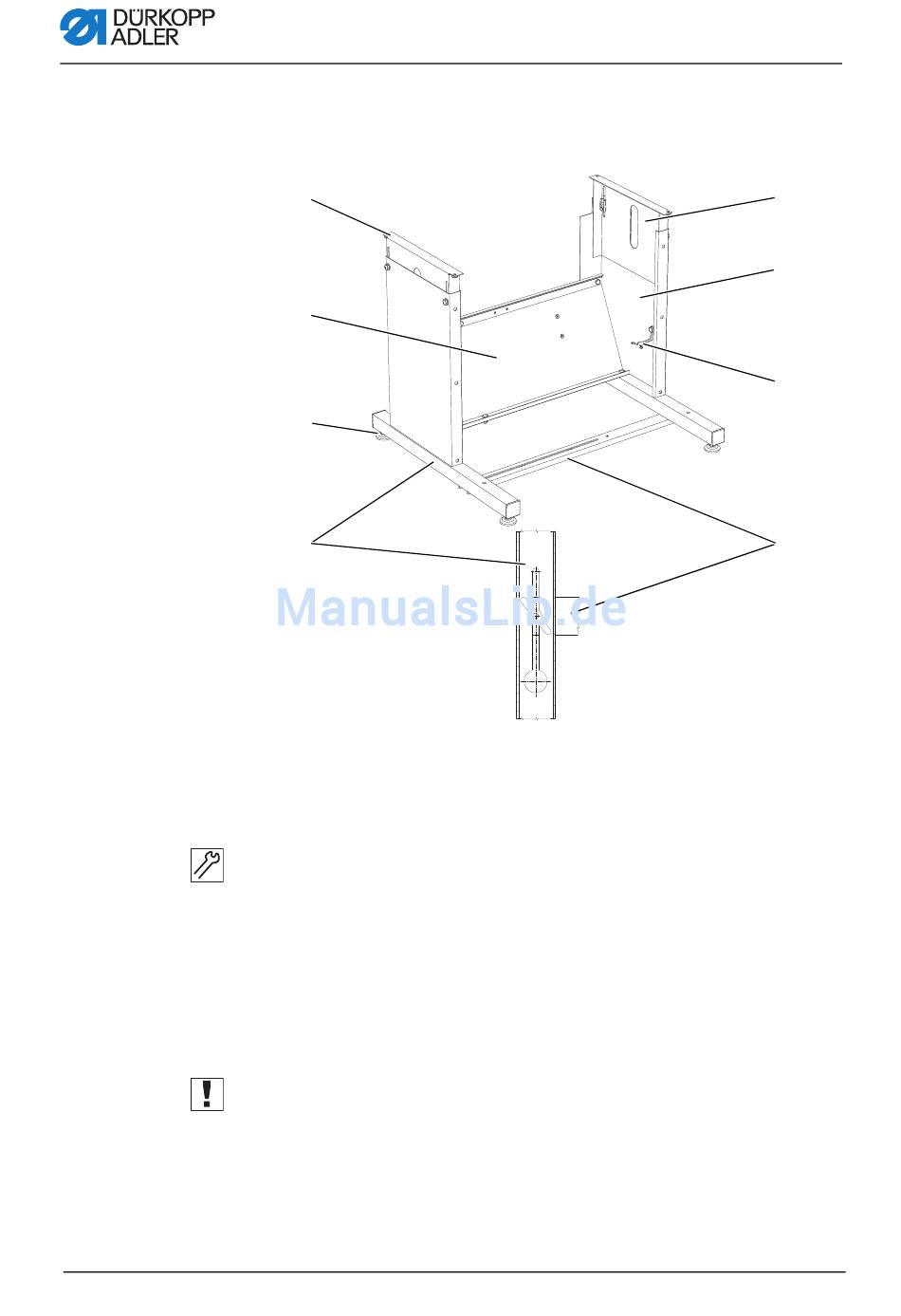

Abb. 45: Gestell montieren
①
②
③
④
(1) - Kopfteil
(2) - Querträger
(3) - Fuß
(4) - Fußstrebe
So montieren Sie das Gestell:
1. Querträger (2) an Gestellholme (7) schrauben.
2. Ölkannenhalter (6) an Gestellholm (7) schrauben.
3. Querstrebe (5) an Fußstrebe (4) schrauben.
4. Inneren Holm (8) so an Gestellholm (7) anschrauben, dass
die Kopfteile (1) auf gleicher Höhe sind.
Wichtig
Die Füße (3) so drehen, dass das Gestell gleichmäßig auf dem
Boden aufsitzt.
(5) - Querstrebe
(6) - Ölkannenhalter
(7) - Gestellholm
(8) - Innerer Holm
