7.10.1 Druckluft-Wartungseinheit montieren

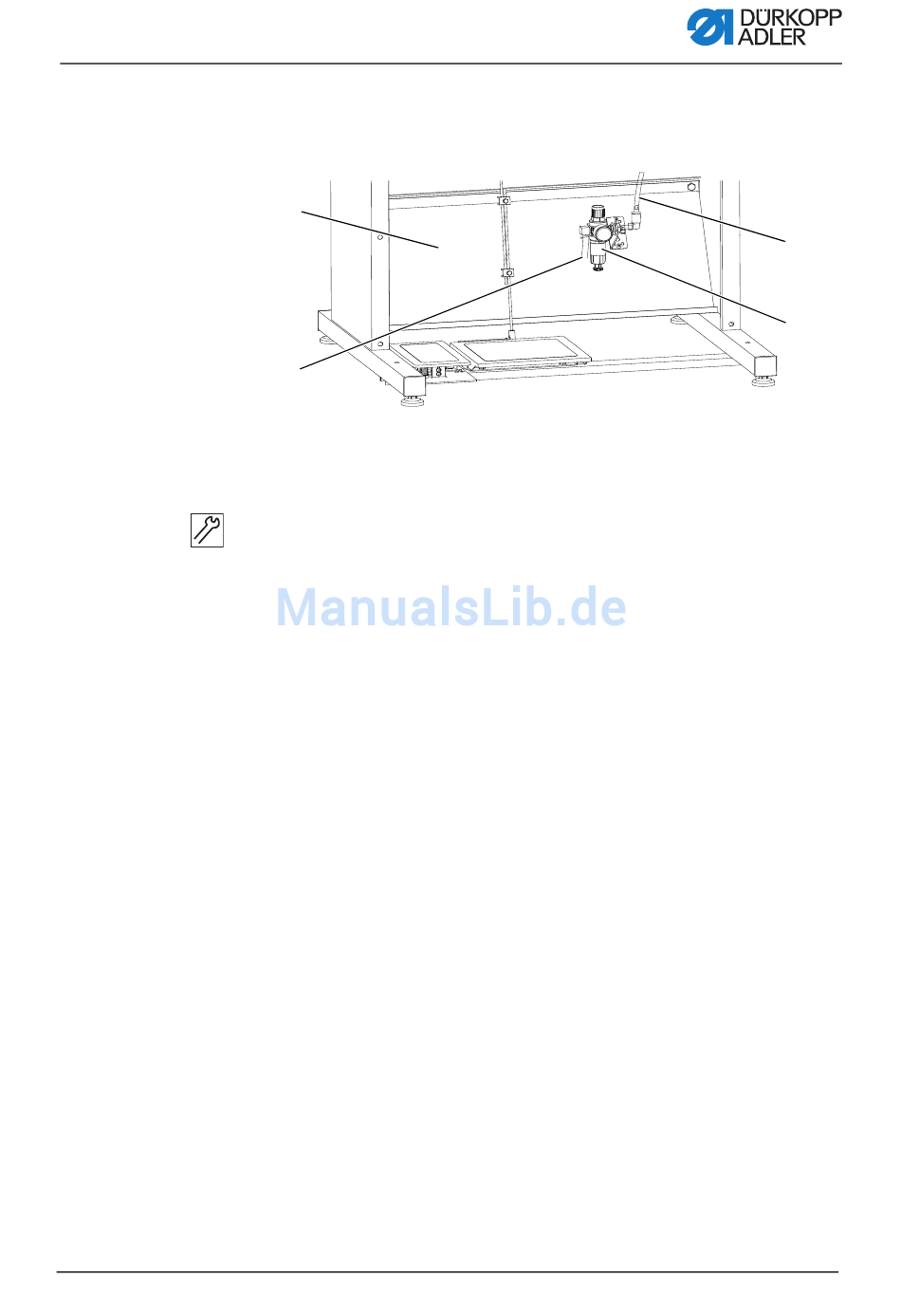

Abb. 57: Druckluft-Wartungseinheit montieren
①
②
(1) - Querträger
(2) - Anschluss-Schlauch der
Druckluft-Wartungseinheit
So montieren Sie die Druckluft-Wartungseinheit:
1. Druckluft-Wartungseinheit (3) mit einem Montagewinkel an
den Querträger (1) schrauben.
2. Anschluss-Schlauch der Maschine (4) mit der Druckluft-
Wartungseinheit (3) verbinden.
3. Anschluss-Schlauch der Druckluft-Wartungseinheit (2) mit
einer Schlauchkupplung R 1/4" an das Druckluft-Netz
anschließen.
(3) - Druckluft-Wartungseinheit
(4) - Anschluss-Schlauch der
Maschine
④
③
