Aufstellung
Betriebsanleitung 967 - 03.0 - 06/2018

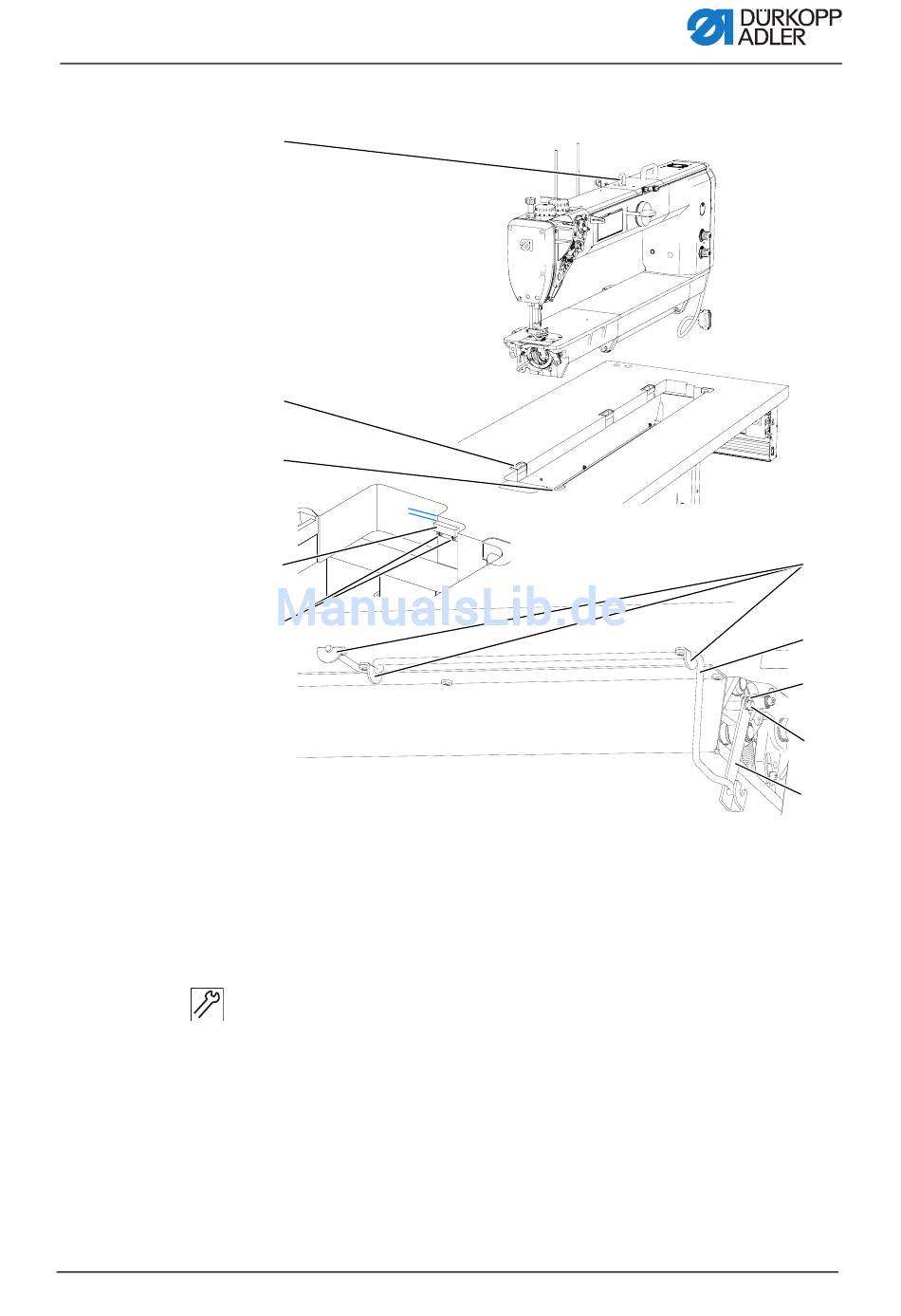

Abb. 52: Maschinenoberteil einsetzen (2), Maschinen mit langem Arm
①
②
③
5 mm
④
⑤
(1) - Ringschraube
(2) - Gummilager
(3) - Ecken-Gummieinlagen
(4) - Permanentmagnet des
Kippsensors
(5) - Schrauben
So setzen Sie das Maschinenoberteil ein:
1.
Gummilager (2) einsetzen und festschrauben.
2.
Ecken-Gummieinlagen (3) einsetzen.
3.
Permanentmagnet des Kippsensors (4) mit den
Schrauben (5) festschrauben.
4.
Ringschraube (1) in das Maschinenoberteil einsetzen.
5.
Maschinenoberteil mit einem Kran in den Tischplattenaus-
schnitt setzen.
(6) - Zugstange
(7) - Stift
(8) - Sicherungsscheibe
(9) - Torsionsfeder
(10) - Schellen
⑩
⑨
⑧
⑦
⑥
97
