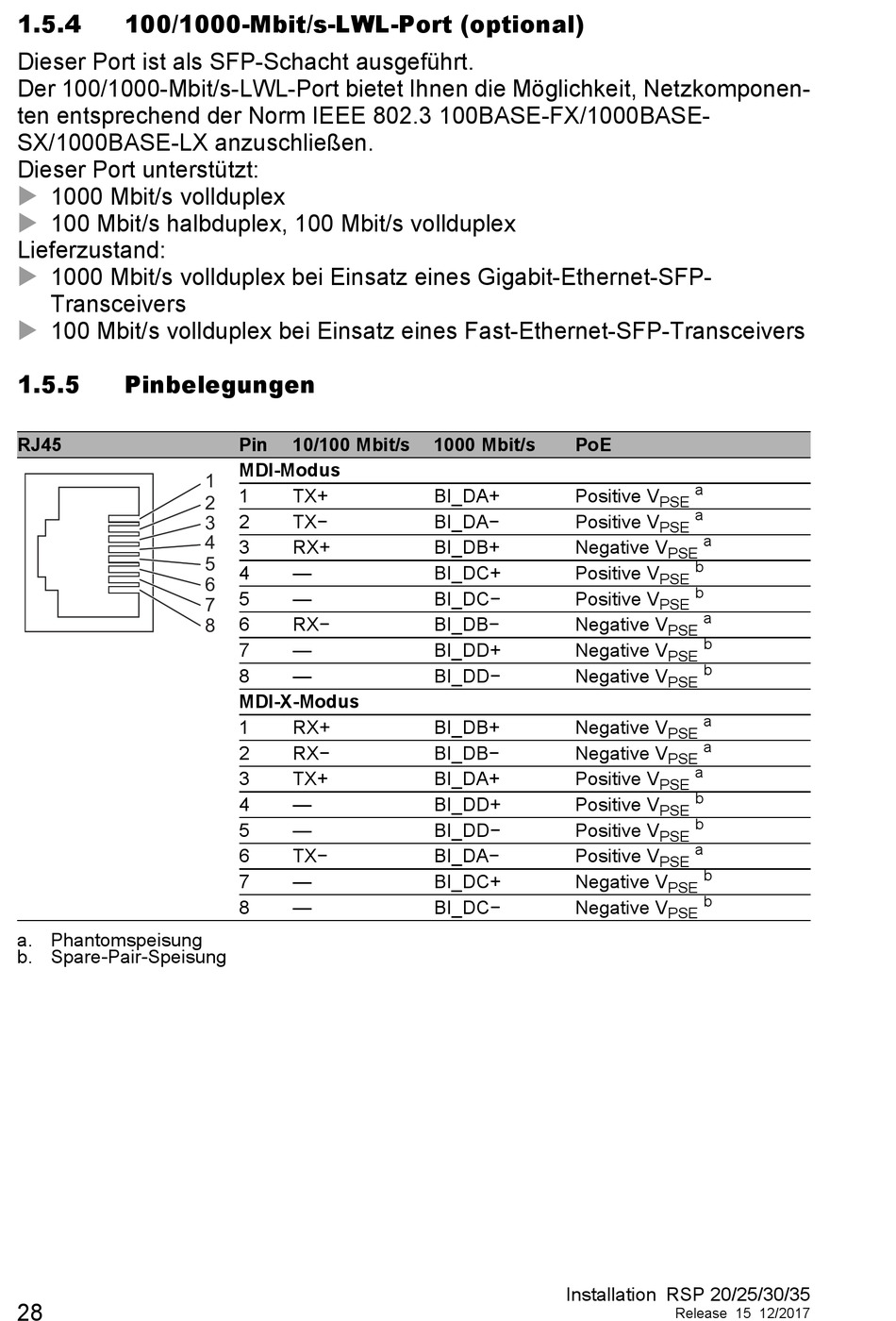

1.5.4

100/1000-Mbit/s-LWL-Port (optional)

Dieser Port ist als SFP-Schacht ausgeführt.
Der 100/1000-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkomponen-
ten entsprechend der Norm IEEE 802.3 100BASE-FX/1000BASE-
SX/1000BASE-LX anzuschließen.
Dieser Port unterstützt:

1000 Mbit/s vollduplex
 100 Mbit/s halbduplex, 100 Mbit/s vollduplex
Lieferzustand:
 1000 Mbit/s vollduplex bei Einsatz eines Gigabit-Ethernet-SFP-
Transceivers
 100 Mbit/s vollduplex bei Einsatz eines Fast-Ethernet-SFP-Transceivers
1.5.5

Pinbelegungen

RJ45
a. Phantomspeisung
b. Spare-Pair-Speisung
28
Pin 10/100 Mbit/s
MDI-Modus
1
1 TX+
2
2 TX−
3
4
3 RX+
5
4 —
6
5 —
7
6 RX−
8
7 —
8 —
MDI-X-Modus
1 RX+
2 RX−
3 TX+
4 —
5 —
6 TX−
7 —
8 —
1000 Mbit/s PoE
BI_DA+ Positive V
BI_DA− Positive V
BI_DB+ Negative V
BI_DC+ Positive V
BI_DC− Positive V
BI_DB− Negative V
BI_DD+ Negative V
BI_DD− Negative V
BI_DB+ Negative V
BI_DB− Negative V
BI_DA+ Positive V
BI_DD+ Positive V
BI_DD− Positive V
BI_DA− Positive V
BI_DC+ Negative V
BI_DC− Negative V
Installation RSP 20/25/30/35
a
PSE
a
PSE
a
PSE
b
PSE
b
PSE
a
PSE
b
PSE
b
PSE
a
PSE
a
PSE
a
PSE
b
PSE
b
PSE
a
PSE
b
PSE
b
PSE
