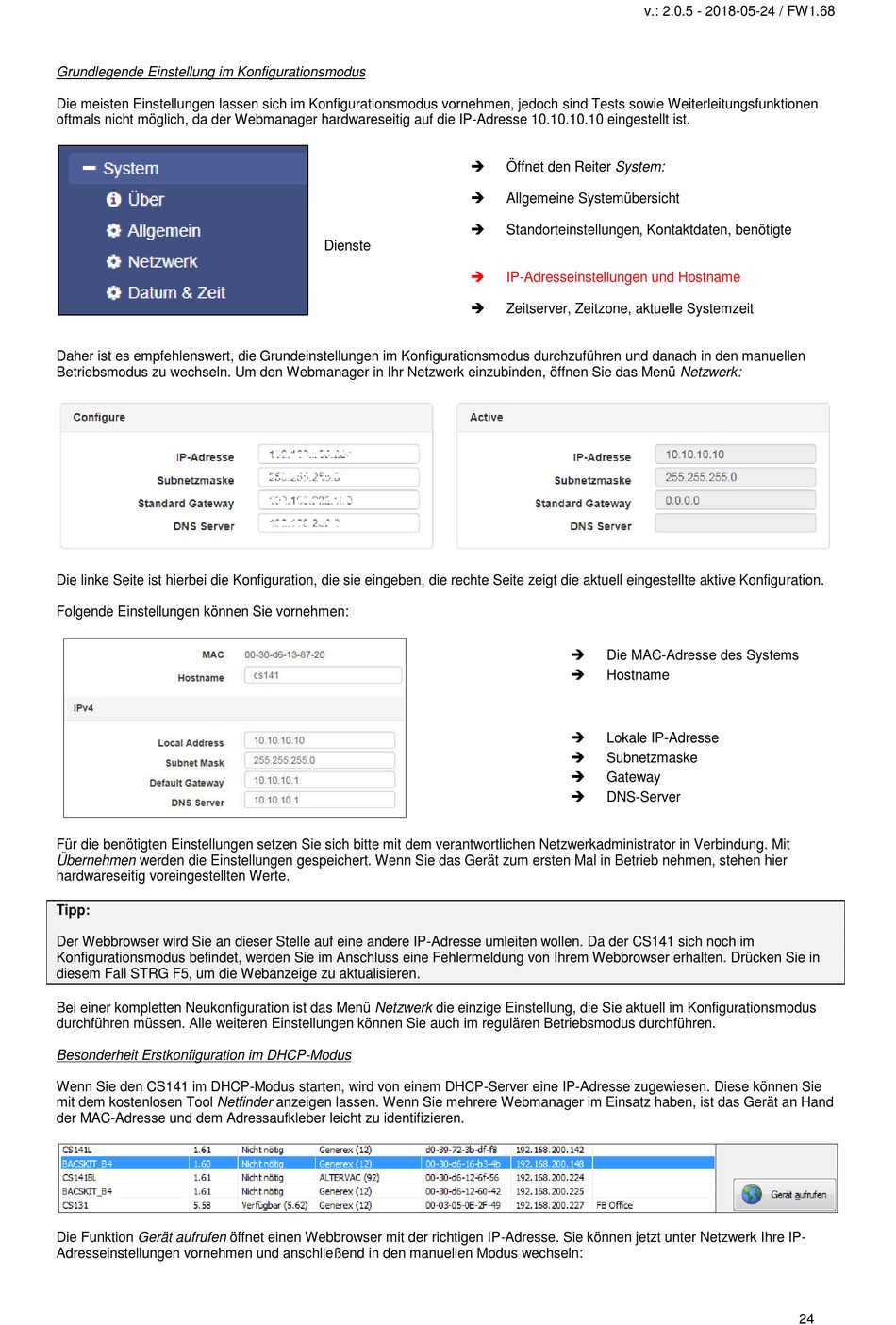

Grundlegende Einstellung im Konfigurationsmodus
Die meisten Einstellungen lassen sich im Konfigurationsmodus vornehmen, jedoch sind Tests sowie Weiterleitungsfunktionen
oftmals nicht möglich, da der Webmanager hardwareseitig auf die IP-Adresse 10.10.10.10 eingestellt ist.
Daher ist es empfehlenswert, die Grundeinstellungen im Konfigurationsmodus durchzuführen und danach in den manuellen
Betriebsmodus zu wechseln. Um den Webmanager in Ihr Netzwerk einzubinden, öffnen Sie das Menü Netzwerk:
Die linke Seite ist hierbei die Konfiguration, die sie eingeben, die rechte Seite zeigt die aktuell eingestellte aktive Konfiguration.
Folgende Einstellungen können Sie vornehmen:
Für die benötigten Einstellungen setzen Sie sich bitte mit dem verantwortlichen Netzwerkadministrator in Verbindung. Mit
Übernehmen werden die Einstellungen gespeichert. Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen, stehen hier
hardwareseitig voreingestellten Werte.
Tipp:
Der Webbrowser wird Sie an dieser Stelle auf eine andere IP-Adresse umleiten wollen. Da der CS141 sich noch im
Konfigurationsmodus befindet, werden Sie im Anschluss eine Fehlermeldung von Ihrem Webbrowser erhalten. Drücken Sie in
diesem Fall STRG F5, um die Webanzeige zu aktualisieren.
Bei einer kompletten Neukonfiguration ist das Menü Netzwerk die einzige Einstellung, die Sie aktuell im Konfigurationsmodus
durchführen müssen. Alle weiteren Einstellungen können Sie auch im regulären Betriebsmodus durchführen.

Besonderheit Erstkonfiguration im DHCP-Modus

Wenn Sie den CS141 im DHCP-Modus starten, wird von einem DHCP-Server eine IP-Adresse zugewiesen. Diese können Sie
mit dem kostenlosen Tool Netfinder anzeigen lassen. Wenn Sie mehrere Webmanager im Einsatz haben, ist das Gerät an Hand
der MAC-Adresse und dem Adressaufkleber leicht zu identifizieren.
Die Funktion Gerät aufrufen öffnet einen Webbrowser mit der richtigen IP-Adresse. Sie können jetzt unter Netzwerk Ihre IP-
Adresseinstellungen vornehmen und anschließend in den manuellen Modus wechseln:



Dienste


v.: 2.0.5 - 2018-05-24 / FW1.68
Öffnet den Reiter System:
Allgemeine Systemübersicht
Standorteinstellungen, Kontaktdaten, benötigte
IP-Adresseinstellungen und Hostname
Zeitserver, Zeitzone, aktuelle Systemzeit

Die MAC-Adresse des Systems

Hostname

Lokale IP-Adresse

Subnetzmaske

Gateway

DNS-Server
24
